HINWEISE:
- Der Anschlußstutzen zur Gaseinführung des
Gerätes hat ein zylindrisches Außengewinde
1/2" Gas, das den Normen UNI-ISO 228-1
entspricht.
- Der Gummischlauch sowie das Rohr müssen
so installiert werden, dass sie die beweglichen
Teile des Einbaumoduls (beispielsweise
Schubladen) nicht berühren Können. Sie
dürfen auch nicht durch Schrankräume
geführt werden, die gefüllt werden Können.
Wenn
man
zum
Gummischlauch verwendet, sind die folgenden
Bestimmungen zu beachten:
- Der Schkauch darf nicht gegen Teile stoßen,
die über 65K heiß werden.
- Der Schlauch darf keiner Zug- oder
Torsionsspannung ausgesetzt werden, darf
nicht gequetscht oder zu eng gebogen
werden.
- Der Schlauch darf nicht gegen scharfe Kanten
oder schneidenden Körper stoßen.
- Der Schlauch muß auf der gesamten Länge
beschaubar sein, um seinen Zustand prüfen
zu können.
- Der Schlauch muß innerhalb des Datums, das
auf lhm steht, ersetzt werden.
- Das Gerät entspricht den Bestimmungen der
folgenden europäischen Richtlinien:
90/396 EWG + 93/68 EWG zur Gassicherheit.

8) ELEKTRISCHER ANSCHLUSS

Der
elektrische
Übereinstimmung
gesetzlichen Bestimmungen und Normen
ausgeführt werden.
Bevor man den Anschluß vornimmt, folgendes
sicherstellen:
- Die elektrische Belastbarkeit der Anlage und der
Steckdosen muß für die maximale Leistung des
Gerätes geeignet sein (vgl. Geräteschild auf der
Unterseite des Gehäuses).
INSTALLATION
Anschluß
einen
Anschluß
muß
mit
den
geltenden
- Die Steckdose oder die Anlage muß mit einer
wirksamen Erdungsverbindung versehen sein, die
den augenblicklich geltenden Normen und
gesetzlichen Anordnungen entspricht. Jede
Haftung für die Nichtbeachtung dieser
Anordnungen ist ausgeschlossen.
Wenn der Anschluß an das elektrische
Energieversorgungsnetz mit einer Steckdose
erfolgt:

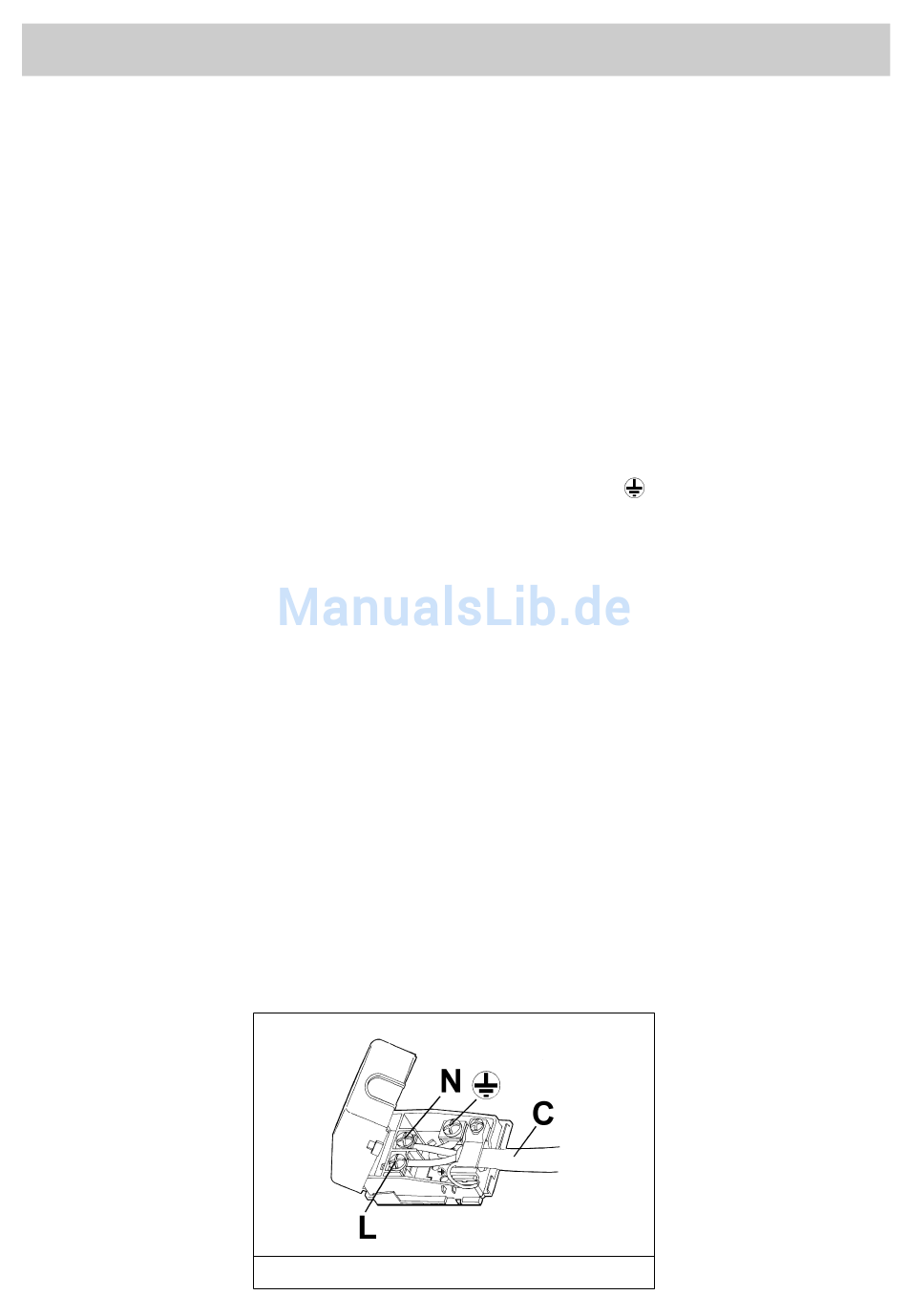

- Am Gerätekabel "C", wenn es nicht damit
versehen ist (vgl. Abb. 11) einen genormten
Stecker anbringen, der sich für die Belastung
eignet, die auf dem Geräteschild steht. Die Leiter
gemäß der Vorgabe von Abb. 11 anschließen und
auf die folgenden Übereinstimmungen achten:
Buchstabe L (Phase) = brauner Leiter;
Buchstabe N (Nulleiter) = blauer Leiter;
Erdungssymbol
- Das Gerätekabel muß derart angeordnet werden,
daß es an keiner Stelle eine Übertemperatur von
65K erreicht.
- Keine
Reduzierteile,
Nebenanschlüsse für den elektrischen Anschluß
verwenden, weil diese zu falschen Kontakten und
gefährlicher Überhitzung führen können.
- Der Ausgang muß nach der integrierten Funktion
zugänglich sein.
HINWEISE:
Alle Geräte wurden in Übereinstimmung mit
den Europa-Normen EN 60 335-1 und
in
EN 60 335-2-6 nebst entsprechender
Novellierungen ausgelegt und gebaut.
Das Gerät entspricht den Bestimmungen der
folgenden europäischen Richtlinien:
- 89/336 EWG + 92/31 + 93/68 EWG zur
elektromagnetischen Kompatibilität.
- 73/23 EWG + 93/68 EWG zur elektrischen
Sicherheit.
ABB. 11
41
= gelbgrüner Leiter.
Adapter
oder
