- Seite 1 Gebruiksaanwijzing en installatievoorschriften Inductiekookplaten Comfort Mode d’emploi et d’installation Table à induction Comfort Montage- und Bedienungsanleitung Induktions Kochfelder Comfort Instructions for use and installation Comfort Induction hob 1753-2 – 1754-2 -1755-2...
- Seite 41 INHALTSVERZEICHNIS SICHERHEIT ..........................42 ................ 42 ORSICHTSMAßNAHME VOR DER NBETRIEBNAHME ..................42 LLGEMEINE ICHERHEITS INWEISE ...................... 43 CHUTZ VOR ESCHÄDIGUNG ................45 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ..................... 45 CHUTZ VOR WEITEREN EFAHREN GERÄTEBESCHREIBUNG ......................46 ...................... 46 ECHNISCHE ESCHREIBUNG ..........................47 EDIENFELD BEDIENUNG DES KOCHFELDES .....................
-
Seite 42: Sicherheit
SICHERHEIT Vorsichtsmaßnahme vor der Inbetriebnahme • Alle Teile der Verpackung abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim einbauen oder anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. -
Seite 43: Schutz Vor Beschädigung
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts. • Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt. - Seite 44 • Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. • Töpfe und Ränder nicht an der Scheibe anstoßen. • Die Kochzonen nicht mit leerem Kochgeschirr benützen. •...
-
Seite 45: Vorsichtsmaßnahmen Bei Geräteausfall
Vorsichtsmaßnahmen bei Geräteausfall • Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Netz getrennt werden. • Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. -

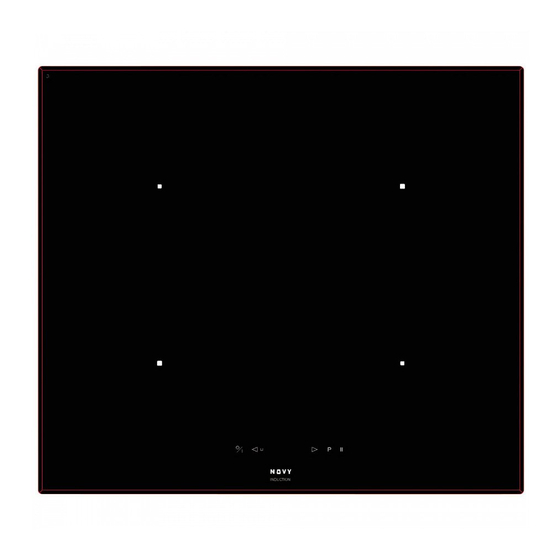

Seite 46: Gerätebeschreibung
GERÄTEBESCHREIBUNG Technische Beschreibung 1753-2 1754-2 1755-2 Gesamt Leistung 7400 W Energieverbrauch der Kochmulde EC 174 Wh/kg Kochzone vorne links Ø 210 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2300 W Booster Leistung* 3000 W Standardisiertes Kochgeschirr Kategorie** Energieverbrauch EC 168.4 Wh/kg... -
Seite 47: Bedienfeld
Bedienfeld Zeitschaltuhr Leuchten Kochzonen Selektion Zeitschaltuhr Anzeige Leuchten Kochzonen- Leistungs-Anzeige Selektion Stop & Go Leuchte Ein/Aus Leuchte PowerTaste Stop & Go "SLIDER" Leistung und Ein/Aus Warmhalte Taste Zeitschaltuhr Auswahlzone Taste Taste BEDIENUNG DES KOCHFELDES Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. -
Seite 48: Inbetriebnahme Des Kochfeldes
INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. -
Seite 49: Kochfeld Ein Und Ausschalten
Kochfeld ein und ausschalten Zuerst das Kochfeld und dann die Kochzone einschalten. • Kochfeld: einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Einschalten : 2 sec. auf [ ] drücken [ 0 ] Ausschalten : 2 sec. auf [ ] drücken Keine oder [ H ] •... -
Seite 50: Zeitschaltuhr
• Automatische Steuerung der “ Powerfunktion “ : Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Power-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [ 9 ] anzeigen. -
Seite 51: Ankochautomatik
• Zeitschaltuhr als Eieruhr: Beispiel für 29 Minuten: Betätigung Bedienfeld Anzeige Einschalten der Kochmulde Auf [ ] drücken Kochzonen-Leuchte Zeitschaltuhr auswählen Auf [ CL ] drücken [ 00 ] Einstellung die Minuten Auf dem “SLIDER“ rutschen [ 0 fest ] [ 9 blinkend ] bis zu [ 9 ] Minuten Bestätigung Auf [ 03 ] drücken... -
Seite 52: Stop&Go Funktion
Stop&Go Funktion Diese Funktion erlaubt vorübergehend, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren. • Stop&Go Funktion einschalten/ ausschalten : Betätigung Bedienfeld Anzeige Einschalte der Funktion Drücken auf [ II ] während 2s [ II ] auf den Anzeiger Ausschalte der Funktion Drücken auf [ II ] während 2s Leucht blinkt... -
Seite 53: Kindersicherung / Verriegelung Der Kochmulde
Kindersicherung / Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste[ 0/I ]) verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Mulde 2 sec. auf [ ] drücken [ 0 ] oder [ H ] Mulde verriegeln... -
Seite 54: Koch Empfehlungen
KOCH EMPFEHLUNGEN Kochgeschirr Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan Die Topfhersteller spezifizieren ob ihre Produkte Induktiongeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töpfe: •... -
Seite 55: Einstellbereiche
Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade GelatineYoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost... - Seite 56 1) Drücken Sie auf die Taste [ P ] und halten Sie diese gedrückt 2) In der Anzeige erscheint [ . ] 3) Mit Ihrem anderen Finger drücken Sie nacheinander, entegegen dem Uhrzeigersinn, die Anzeigen [ . ] (vgl Bezeichnung) Ein doppelter “Beep“...
-
Seite 57: Umweltschutz
Die Ankochautomatik schaltet nicht ein: • Die Kochzone ist noch heiß [ H ] • Die höchste Leistungsstufe ist eingeschaltet [ 9 ] Der Auftrag Anzeige [ L ] : • Finden Sie im Kapitel Verriegelung der Kochmulde. Der Auftrag Anzeige [ U ] : •... -
Seite 58: Montagehinweise
Glasmass (flächenbündiger Einbau) Ref. Breite Tiefe Breite Tiefe Radius Breite Tiefe Dicke 1753-2 560 mm 490 mm 654 mm 524 mm 7 mm 650 mm 520 mm 4 mm 1754-2 750 mm 490 mm 804 mm 524 mm 7 mm... -
Seite 59: Elektroanschluss
ELEKTROANSCHLUSS • Zum Anschluß des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz betriebsisolierter Teile muß nach der Montage sichergestellt sein. • Ob die erforderlichen Anschlußdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild. - Seite 80 24391-0...
