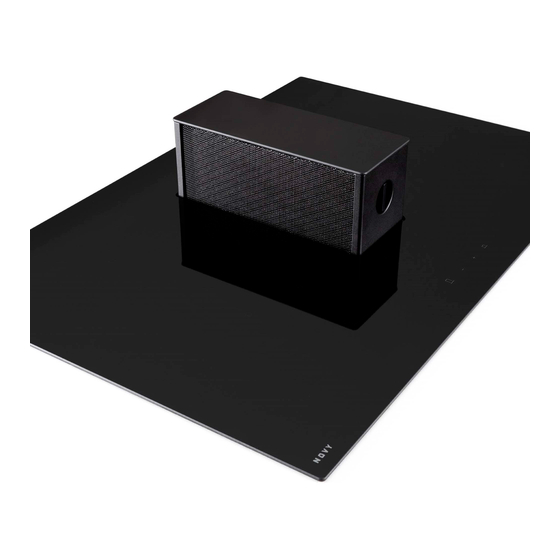

Inhaltszusammenfassung für Novy 1811

  • Seite 1 Montage instructie p. 2 Instructions d’installation p. 8 Montageanleitung p. 14 Mounting instructions p. 19 1811...
  • Seite 2 Min. 55 Min. 55...

  • Seite 4: Inhaltsverzeichnis

    INhouD Algemene informatie Algemeen Veiligheid Afvoer of recirculatie Installatie Installatie voorschriften Installatie van het toestel Installatie van het afvoerkanaal Recirculatie Afvoerkanaal naar buiten Elektrische aansluiting Ingebruikname Glasplaat op de toren monteren. Gebruik met afvoerkanaal naar buiten Accessoires NL 4...

  • Seite 5: Algemene Informatie

    1. ALgEMENE INFoRMAtIE 1.1 Algemeen Dit is de montage-instructie voor het op de voorzijde aangegeven Novy-toestel. De gebruiksaanwijzing wordt afzonderlijk bij dit toestel geleverd. Lees deze instructies goed door, voor de installatie en ingebruikname van dit toestel. In deze gebruiksaanwijzing wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen.

  • Seite 6: Installatie Van Het Toestel

    3. INStALLAtIE VAN hEt AFVoERkANAAL 3.1 Recirculatie Wanneer het niet mogelijk is een afvoerkanaal naar buiten te maken, biedt recirculatie een oplossing. Novy biedt hiervoor een uitblaasbox aan met monoblock filter. De uitblaasbox is de ideale oplossing om het toestel geschikt te maken voor recirculatie (zie afbeelding 7).

  • Seite 7: Elektrische Aansluiting

    Bij gebruik van een plat afvoerkanaal: • Gebruik platte kanalen met afgeronde hoeken en luchtgeleiders in de bochten. Deze kanalen zijn verkrijgbaar bij Novy. • Met behulp van een overgangsstuk is het mogelijk van een plat naar een rond afvoerkanaal over te gaan.

  • Seite 8: Ingebruikname

    ongevallen die gebeuren door toestellen zonder of met een defecte aarding. 5. INgEBRuIkNAME 5.1 glasplaat op de toren monteren. Druk op de om de toren omhoog te laten komen. Neem de toren geheel uit de kookplaat door deze omhoog te trekken en plaats de toren op het werkblad.
  • Seite 9 coNtENu Informations générales Généralités Sécurité Évacuation ou recyclage Installation Consignes d’installation Installation de l’appareil Installation du conduit d’évacuation Recyclage Conduit d’évacuation vers l’extérieur Raccordement électrique Mise en service Installation du verre sur la tour Utilisation avec un conduit d’évacuation vers l’extérieur Accessoires FR 9...

  • Seite 10: Informations Générales

    1 INFoRMAtIoNS géNéRALES 1.1 généralités Il s’agit de la notice de montage de l’appareil Novy illustré en page de couverture. Le mode d’emploi de cet appareil est fourni séparément. Lisez attentivement ces instructions avant d’installer et de mettre en service l’appareil.

  • Seite 11: Installation De L'appareil

    3.1 Recyclage Lorsqu’il n’est pas possible de faire un conduit d’évacuation vers l’extérieur, le recyclage offre une solution. Pour cela, Novy peut fournir un caisson de recyclage avec filtre Monoblock. (Schéme 7) CAISSON DE RECYCLAGE Le caisson de recyclage est raccordé au conduit d’évacuation qui arrive depuis l’appareil. Dans le caisson de recyclage le filtre d’odeur monoblock a été...

  • Seite 12: Raccordement Électrique

    Lors de l’utilisation d’un conduit d’évacuation plat: • Utilisez des conduits plats aux angles arrondis équipés de conducteurs d’air dans les coudes. Ces conduits sont dis- ponibles chez Novy. • Un raccord permet le passage d’un conduit d’évacuation plat vers un conduit d’évacuation rond.
  • Seite 13 Réseau Raccordement Section Calibre de Schéma de branchement cordon min. disjoncteur 230V 50/60Hz 1 phase + N 3 x 6 mm² 32 A 230V 50/60Hz 3 phasen 4 x 6 mm² 20 A 400V 50/60 Hz 2 phasen + N 4 x 4 mm²...
  • Seite 14 INhALt Allgemeine Informationen Allgemeines Sicherheit Abluft oder Umluft Installation Installationsvorschriften Installation des Geräts Installation des Abluftkanals Umluftbetrieb Abluftkanal ins Freie Elektrischer Anschluss Inbetriebnahme Montieren der Glasplatte am Turm Verwendung mit Abluftkanal ins Freie Zubehör DE 14...

  • Seite 15: Allgemeine Informationen

    1. ALLgEMEINE INFoRMAtIoNEN 1.1 Allgemeines Dies ist die Montageanleitung für das auf der Vorderseite genannte Novy Gerät. Die Bedienungsanleitung ist diesem Gerät separat beigefügt. Lesen Sie sich diese Anleitung vor der Installation und Inbetriebnahme des Geräts sorgfältig durch. Die Anleitung enthält eine Reihe von Symbolen, deren Bedeutung im Folgenden erläutert wird.

  • Seite 16: Installation Des Geräts

    3. INStALLAtIoN DES ABLuFtkANALS 3.1 umluftbetrieb Wenn es nicht möglich ist, die Abluft ins Freie zu leiten, stellt der Umluftbetrieb eine Lösung dar. Novy bietet hierfür eine Umluftbox mit Monoblock-Umlufftfilter an. Die Umluftbox ist eine ideale Lösung für den Umluftbetrieb des Geräts.

  • Seite 17: Elektrischer Anschluss

    Bei Verwendung eines flachen Abluftkanals: • Verwenden Sie flache Kanäle mit abgerundeten Ecken und Luftführungen in den Kurven. Diese Kanäle sind bei Novy erhältlich. • Mithilfe eines Adapters ist es möglich, von einem flachen auf einen runden Abluftkanal überzugehen.

  • Seite 18: Inbetriebnahme

    Achtung! Die Leitungen korrekt einführen und die Schrauben fest andrehen. Wir können nicht für Unfälle haftbar gemacht werden, die auf eine mangelhaft hergestellte oder falsche Verbindung zurückzuführen sind. Wir übernehmen auch keine Haftung für Unfälle, die durch Geräte ohne Erdanschluss oder mit defektem Erdanschluss verursacht werde 5.
  • Seite 19 SuMMARY General information General Safety Exhaust or recirculation Installation Installation regulations Install the unit Install the exhaust duct Recirculation Exhaust duct to the outside Electrical connection Commissioning Mount the glass plate onto the tower Use with exhaust duct to the outside Accessories EN 19...

  • Seite 20: General Information

    1. gENERAL INFoRMAtIoN 1.1 general These are the mounting instructions for the Novy unit shown on the cover. The user manual is delivered separately with this unit. Carefully read these instructions before installing and commissioning this unit. This manual makes use of a number of symbols. The meaning of these symbols are given below.

  • Seite 21: Install The Exhaust Duct

    3.1 Recirculation In cases that do now allow for an exhaust duct to the outside, recirculation offers a solution. For this Novy offers an exhaust box with Monoblock recirculation filter. The exhaust box is the ideal solution for making the unit suitable for recirculation (drawing 7).

  • Seite 22: Electrical Connection

    General: • Make the duct as short as possible and with as few as possible bends to the outside. • Avoid square bends. Use rounded bends for proper air conduction. • If an exhaust pipe through the outside wall passes a cavity wall, make sure that the exhaust duct fully bridges the cavity and slightly declines to the outside.

  • Seite 23: Accessories

    CHANGE SETTING FOR EXHAUST DUCT TO THE OUTSIDE: Only disable the programming when mounting an exhaust duct to the outside. This setting can only be changed when the tower has been disabled and therefore is in the most downward position. Simultaneously press the key combination [ ], [ ], [...
  • Seite 24 NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen. NOVY SA se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.
