Installation

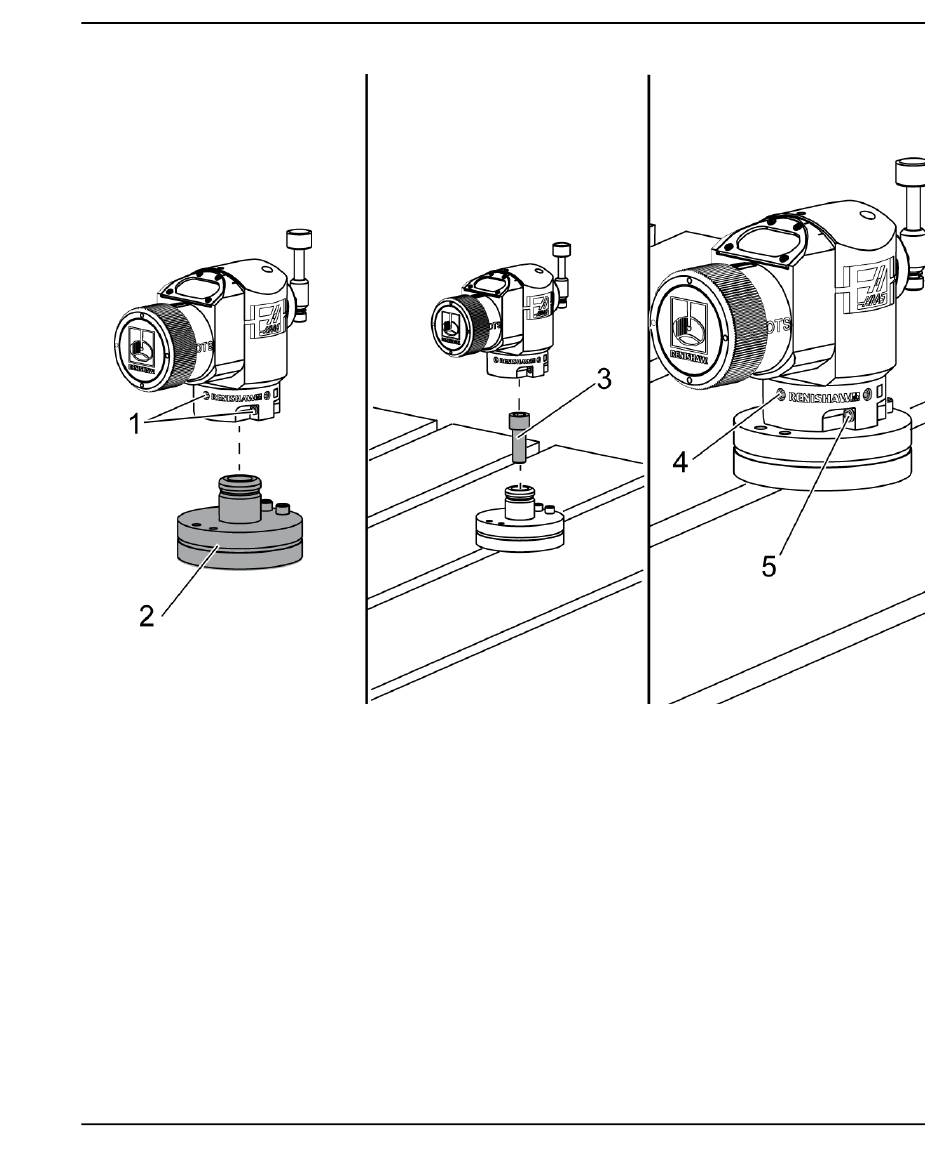

F2.14:
Installation des Werkzeug-Messtasters
Die empfohlene Position des Werkzeugmesstasters ist auf der rechten Seite des Tisches,
vom Werkzeugwechsler entfernt. Diese Position ermöglicht es auch, dass das
Messtasterfenster von herumfliegenden Spänen abgewandt ist, wodurch die Lebensdauer
des Messtasters verlängert wird. Die Spindel muss einen ausreichenden Verfahrweg
aufweisen, um alle vier Seiten des Messtaststiftes zu erreichen. Zur Kalibrierung sind 2"
Verfahrweg auf allen vier Seiten des Messtasterstiftes zulässig.
Messtaster von Renishaw messen Werkzeugdurchmesser mit (+Y) und (-Y)
Verfahrwegen. Sicherstellen, dass die Montage des Tischmesstasters einen
ausreichenden Y-Verfahrweg für die Messung des Werkzeugdurchmessers zulässt, z. B.
mindestens 5" des gesamten Verfahrwegs um den Tischmesstaster herum, um
Werkzeugdurchmesser bis zu 6" zu messen. Um Werkzeugdurchmesser bis zu 3" zu
messen, ist ein Verfahrweg von 3" möglich.
Die (6) Gewindestifte [1] um den Messtasterkörper herum lösen.
Die Basis [2] vom Messtasterkörper entfernen.
