Haas Automation WIPS Ergänzung Zur Bedienungsanleitung Seite 41

Seitlicher Eingang in den Schaltschrank: Das freie Loch auf der Seite des Schranks, die
dem Kabelkanal am nächsten liegt, über der E/A-Platine verwenden. Die Abdeckplatte (25-
1391) über die Leitung schieben und mit zwei PPHS 8-32 x 3/8" und zwei 8-32
Sechskantmuttern mit Sicherungsscheiben am Schrank befestigen. Das Ende des Kanals
mit der Kabelkanalmutter an der Abdeckplatte befestigen. Das OMI-Kabel entlang des
mittleren horizontalen Kabelkanals verlegen und an den 15-poligen Stecker an der
E83T-Einheit anschließen.

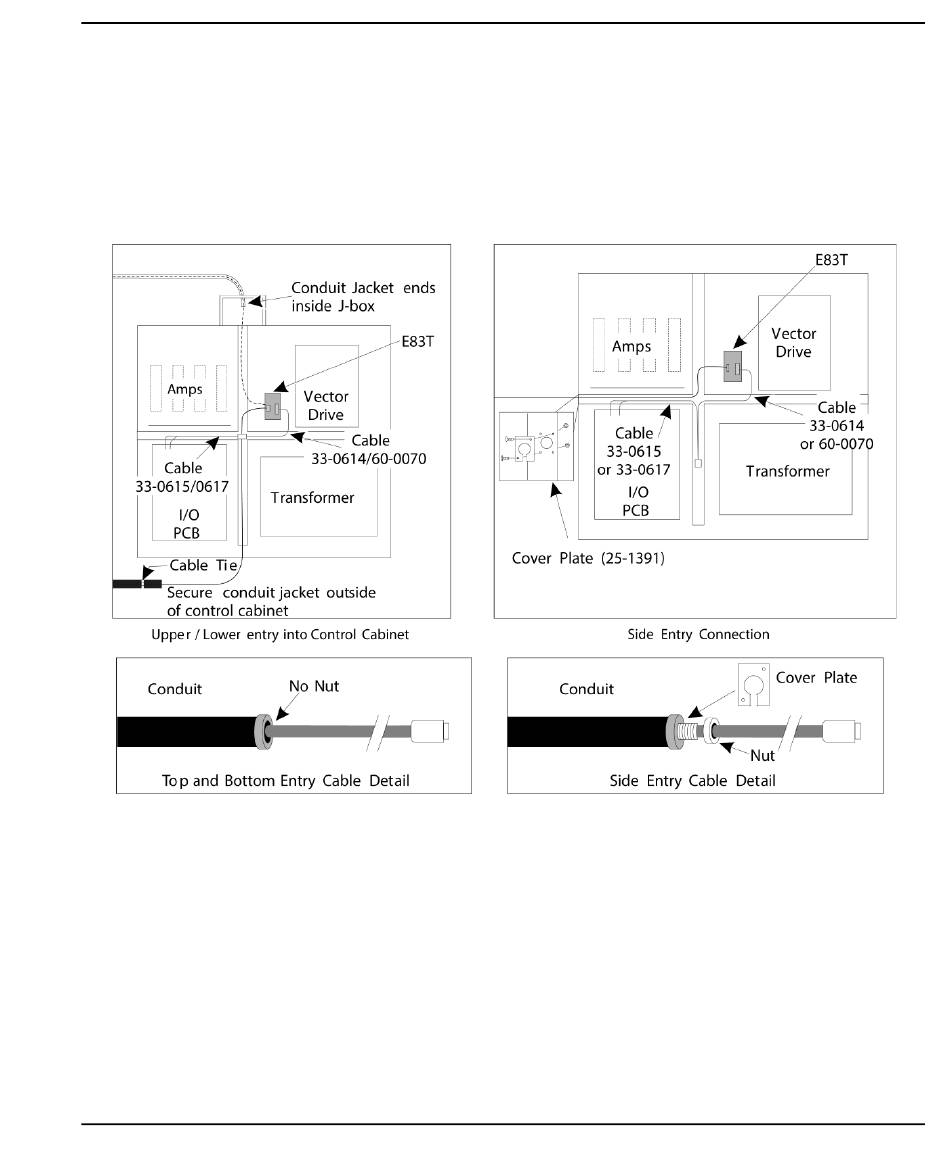

F2.7: Kabelführung
KABELVERBINDUNGEN:
Renishaw Elektrische Installation – bis zur E/A-Version AB:
1. Das OMI-Kabel je nach durchgeführter Installation durch die Ober- oder Unterseite
des Schaltschranks wie abgebildet verlegen.
2. Das OMI-Kabel und die Kabelstecker 33-0615 verbinden. Das
Haas-Messtasterkabel 33-0615 an P77 auf der E/A-Platine anschließen. Den
Brückenstecker vom Messtasterkabel in M22 einstecken.
Installation
23
