2.5

Installation des Werkzeug-Messtasters

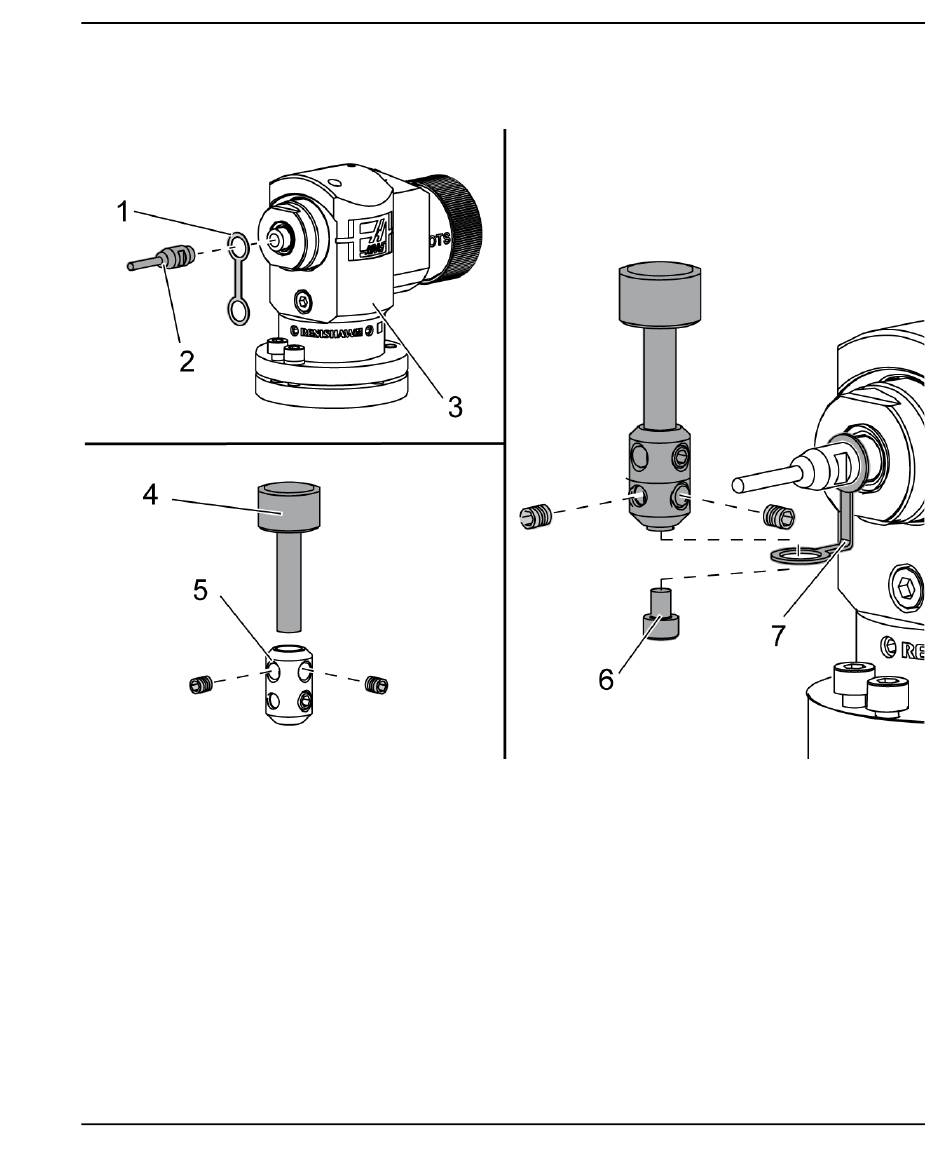

F2.12: Installation des Werkzeug-Messtasterstiftes
Den Haltebügel [1] über der Wellenbefestigung am Messtasterkörper anbringen [3].
Die Welle [2] in die Wellenhalterung montieren. Die Welle mit dem Maulschlüssel
festschrauben.
Den Taststift [4] in die Stifthalterung einsetzen [5]. Die Gewindestifte mit dem
Schraubenzieher festziehen.
Den Haltebügel wie abgebildet um 90 Grad biegen [7].
Die Taststiftbaugruppe auf der Messtasterwelle platzieren. Die Gewindestifte mit dem
Schraubenzieher festziehen.
Den Haltebügel mit der mitgelieferten Schraube an der Unterseite der Taststiftbaugruppe
befestigen [6].
