Haas Automation WIPS Ergänzung Zur Bedienungsanleitung Seite 40

Elektrische Installation – CHC
F2.6:

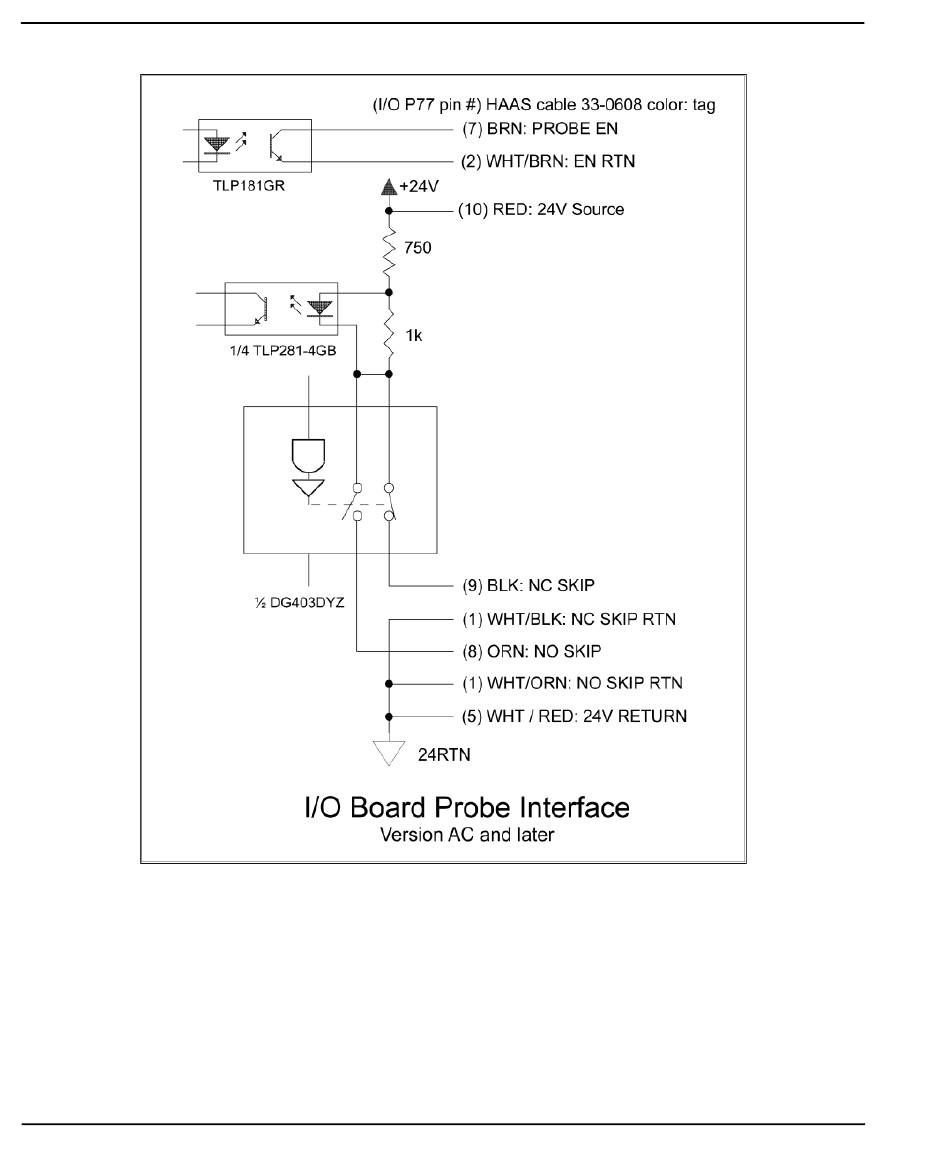

E/A-Schaltplan – AC und höher
Kabelführung:
Oberer Eingang in den Schaltschrank: Die Kabelführung in die J-Box an der Oberseite
des Schaltschranks einführen. Das Kabel durch den mittleren vertikalen Kabelkanal nach
unten ziehen und zur E83T-Einheit führen. Das OMI-Kabel an den 6-poligen Stecker der
E83T anschließen.
Unterer Eingang in den Schaltschrank: Die Kabelführung zur Unterseite des
Schaltschranks führen. Die Kabelummantelung mit einem Kabelbinder an der Außenseite
des Schaltschranks befestigen. Das Kabel durch den mittleren vertikalen Kabelkanal nach
oben führen und mit dem 6-poligen Stecker am E83T-Stecker verbinden.
