Haas Automation WIPS Ergänzung Zur Bedienungsanleitung Seite 34

Bedienung – CHC

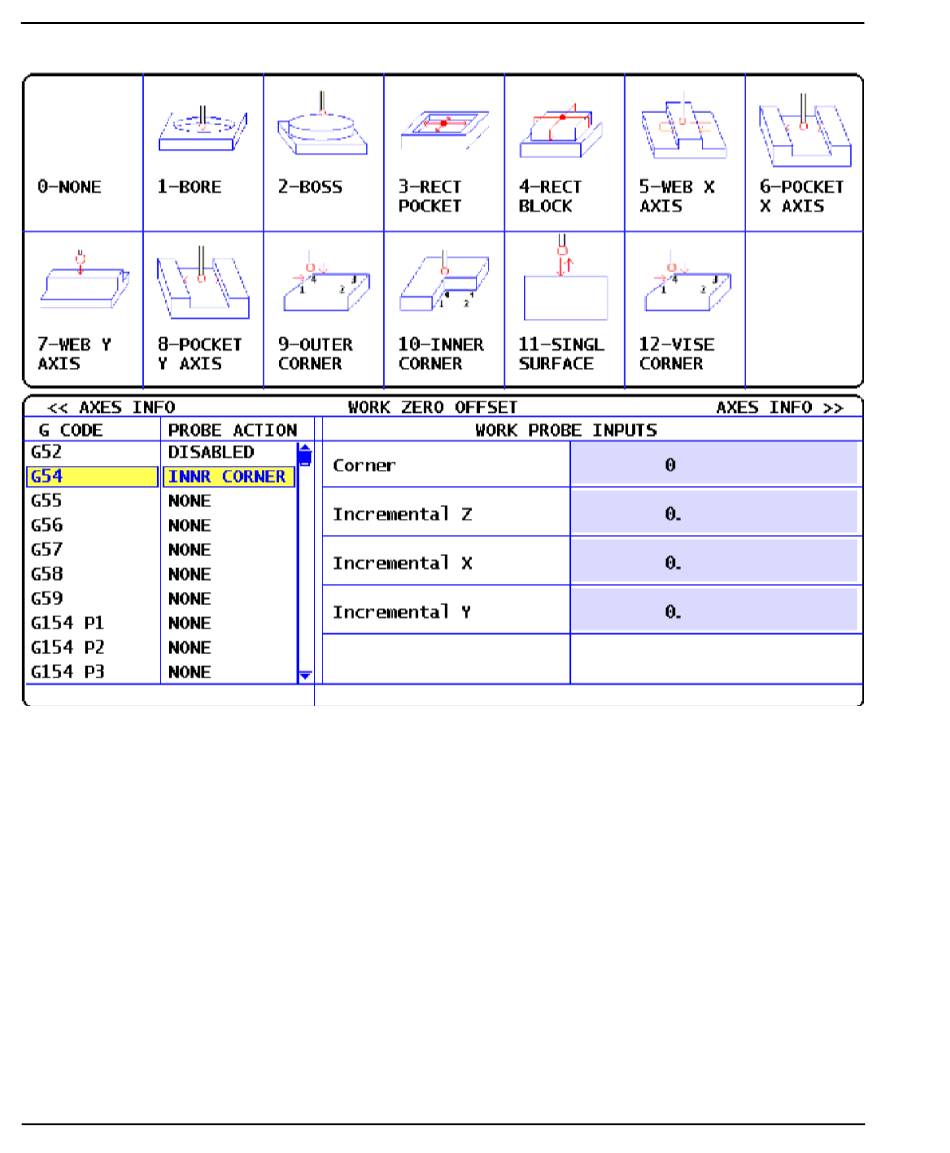

F1.12:
Werkstückvermessung – Versatztabellen
1. Erst [MDI], dann [OFFSET] drücken, bis die Werkstückversatztabelle aktiv ist.
2. Durch die Spalten in der Tabelle navigieren. Durch Bewegen an der äußersten linken
oder rechten Spalte einer Tabelle vorbei wird die nächste Tabelle angezeigt. Dieser
Modus verfügt über zwei Tabellen: „Achsen-Info" und „Werkstückmesstaster". Das
Navigieren zur Tabelle „Werkstückmesstaster" ist aktiv.
3. Einen Werkstückversatz-Wert auswählen. Die Zahl aus der vorstehenden Tabelle
eingeben, die dem auszuführenden Messvorgang entspricht, und [WRITE/ENTER]
drücken.
Die Pfeiltaste RIGHT CURSOR drücken, um Eingaben für den Werkstückmesstaster
4.
einzugeben. Hilfeinformationen werden im Fensterbereich über der
Werkstückversatztabelle für den ausgewählten Vorgang angezeigt.
5. Den Messtaster wie vorgegeben positionieren und die Eingaben nach Bedarf
ausfüllen. [CYCLE START] um das Programm in [MDI] zu erzeugen und
auszuführen, oder [INSERT] drücken, um das Programm in die Zwischenablage zu
kopieren.
