Elektrische Installation - Ngc - Haas Automation WIPS Ergänzung Zur Bedienungsanleitung

OMI-Halterungsbaugruppe:
Siehe Abschnitt zur OMI-Installation NGC.
Renishaw Spindel-Messtaster Identifizierung:
Der OMP40 für WIPS funktioniert nicht mit VQCPS.
Der OMP40 für VQCPS funktioniert nicht mit WIPS.

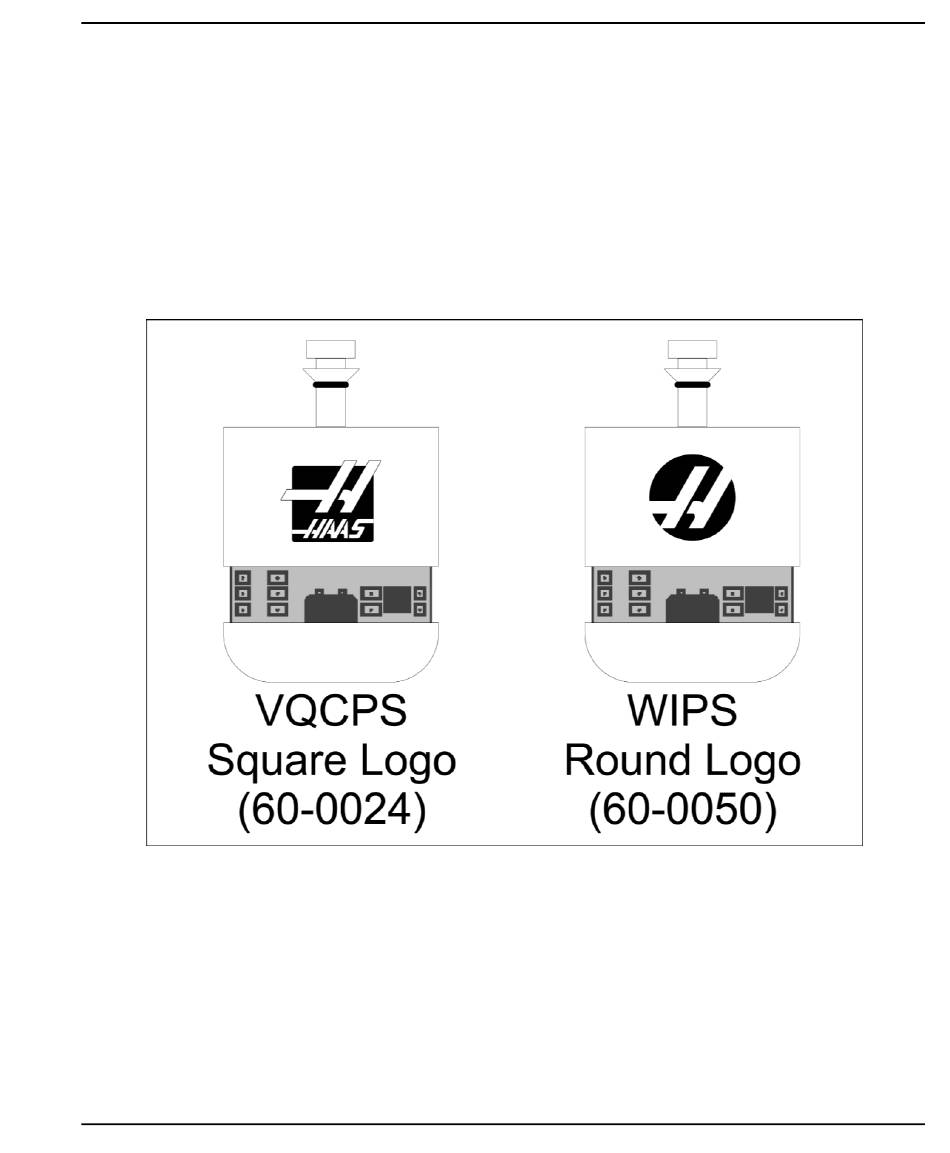

Die beiden Messtaster können durch das Haas-Logo auf dem Messtaster unterschieden
werden, wie abgebildet:
F2.2:
Identifizierung des Messtasters
2.3 Elektrische Installation – NGC
Renishaw Elektrische Installation
1. Das OMI-Kabel je nach durchgeführter Installation durch die Oberseite des
Schaltschranks wie abgebildet verlegen [1].
2. Das OMI-Kabel und die Kabelstecker 33-0625 verbinden [2].
3. Das Haas-Messtasterkabel 33-0625 an P7 auf der E/A-Platine anschließen [3].
Installation
19
