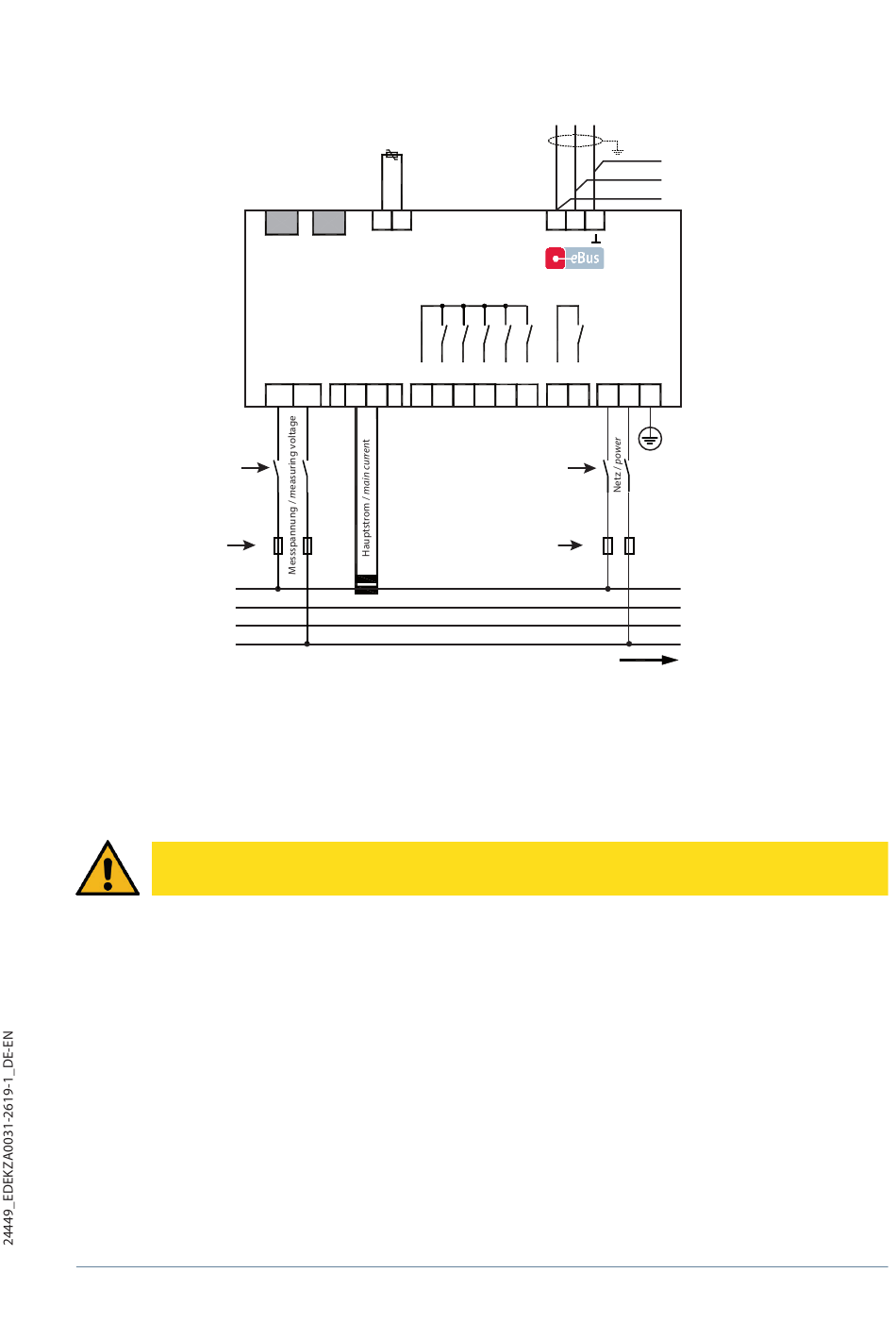

circuit breaker - Trennvorrichtung
max. C2 automat - max. C2 Automat
max. 1 A slow-blow - max. 1 A träge
L1
L2
L3
N
ACHTUNG
Die Spulenspannung für die Kondensatorschütze und die Mess spannung muss aus der
gleichen Phase bezogen werden, da nur die Messspannung überwacht wird (Schutz vor
direktem Wiedereinschalten der Leistungsschütze bei kurzzeitigem einphasigem Netz-
ausfall).
V7.00
Display
Modul/
Module
51
52
OUT
OUT
-
+
Temperaturfühler /
temperature probe
multicomp D6-ESBSDS-1V1C6RO-7
L1
k1
l1
N
C
10
13
20
21
40
circuit breaker - Trennvorrichtung
max. C2 automat - max. C2 Automat
F3
F4
max. 1 A slow-blow - max. 1 A träge
92
91
90
B
A
K1
K2
K3
K4 K5
C
S
41
42
43
44 45
30
31
Stufen / Stages
Relais /
Relay
F1
Stromflußrichtung / current direction
zu weiteren Busteilnehmern
bzw. Leitungsabschluss /
to other bus devices
and line termination
L
N
PE
1
2
*
* For supply voltage, see type plate
* Versorgungsspannung siehe Typenschild
F2
7
