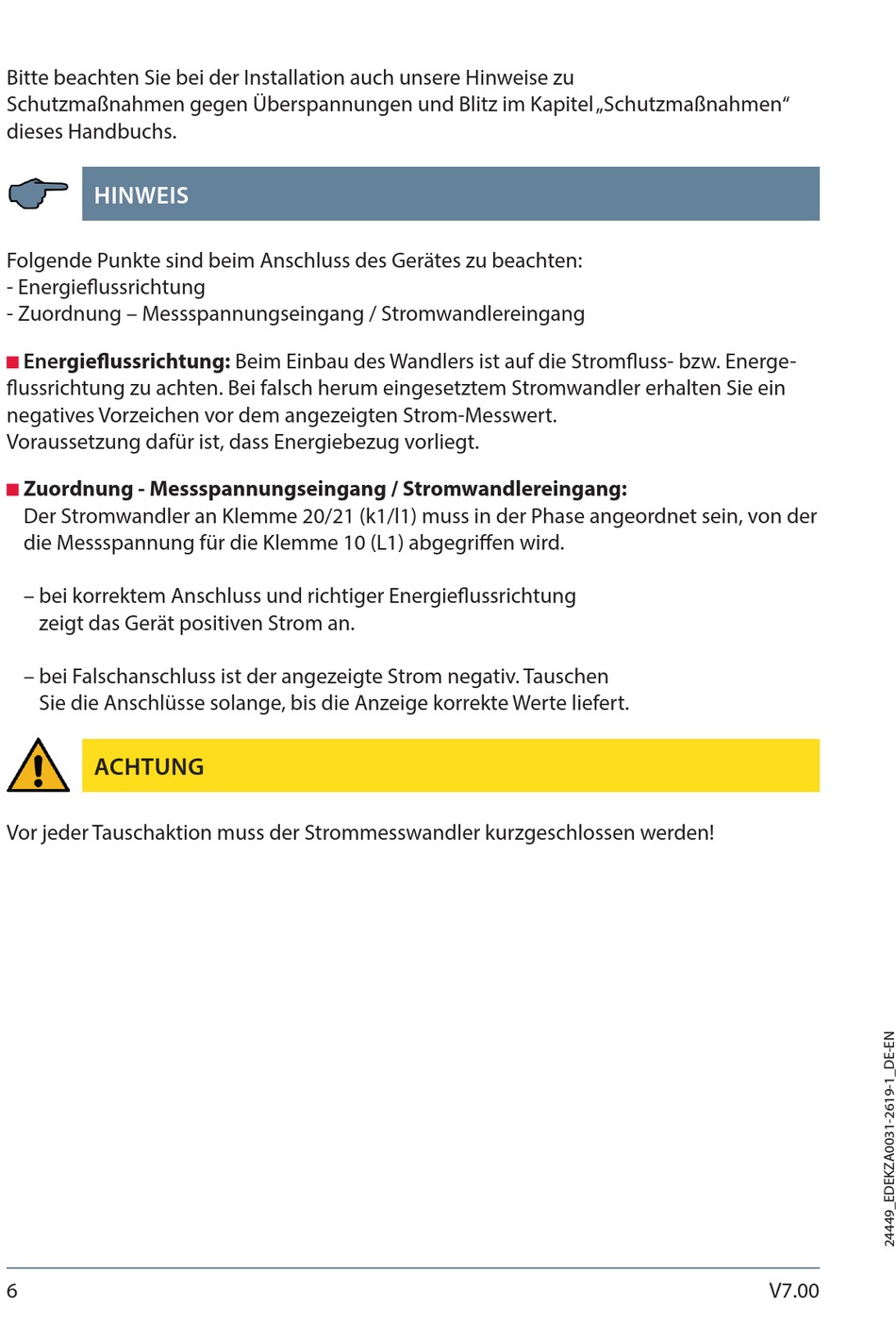

Bitte beachten Sie bei der Installation auch unsere Hinweise zu
Schutzmaßnahmen gegen Überspannungen und Blitz im Kapitel „Schutzmaßnahmen"
dieses Handbuchs.
HINWEIS
Folgende Punkte sind beim Anschluss des Gerätes zu beachten:
- Energieflussrichtung
- Zuordnung – Messspannungseingang / Stromwandlereingang
Energieflussrichtung: Beim Einbau des Wandlers ist auf die Stromfluss- bzw. Energe-
flussrichtung zu achten. Bei falsch herum eingesetztem Stromwandler erhalten Sie ein
negatives Vorzeichen vor dem angezeigten Strom-Messwert.
Voraussetzung dafür ist, dass Energiebezug vorliegt.
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeordnet sein, von der
die Messspannung für die Klemme 10 (L1) abgegriffen wird.
– bei korrektem Anschluss und richtiger Energieflussrichtung
zeigt das Gerät positiven Strom an.
– bei Falschanschluss ist der angezeigte Strom negativ. Tauschen
Sie die Anschlüsse solange, bis die Anzeige korrekte Werte liefert.
ACHTUNG
Vor jeder Tauschaktion muss der Strommesswandler kurzgeschlossen werden!
