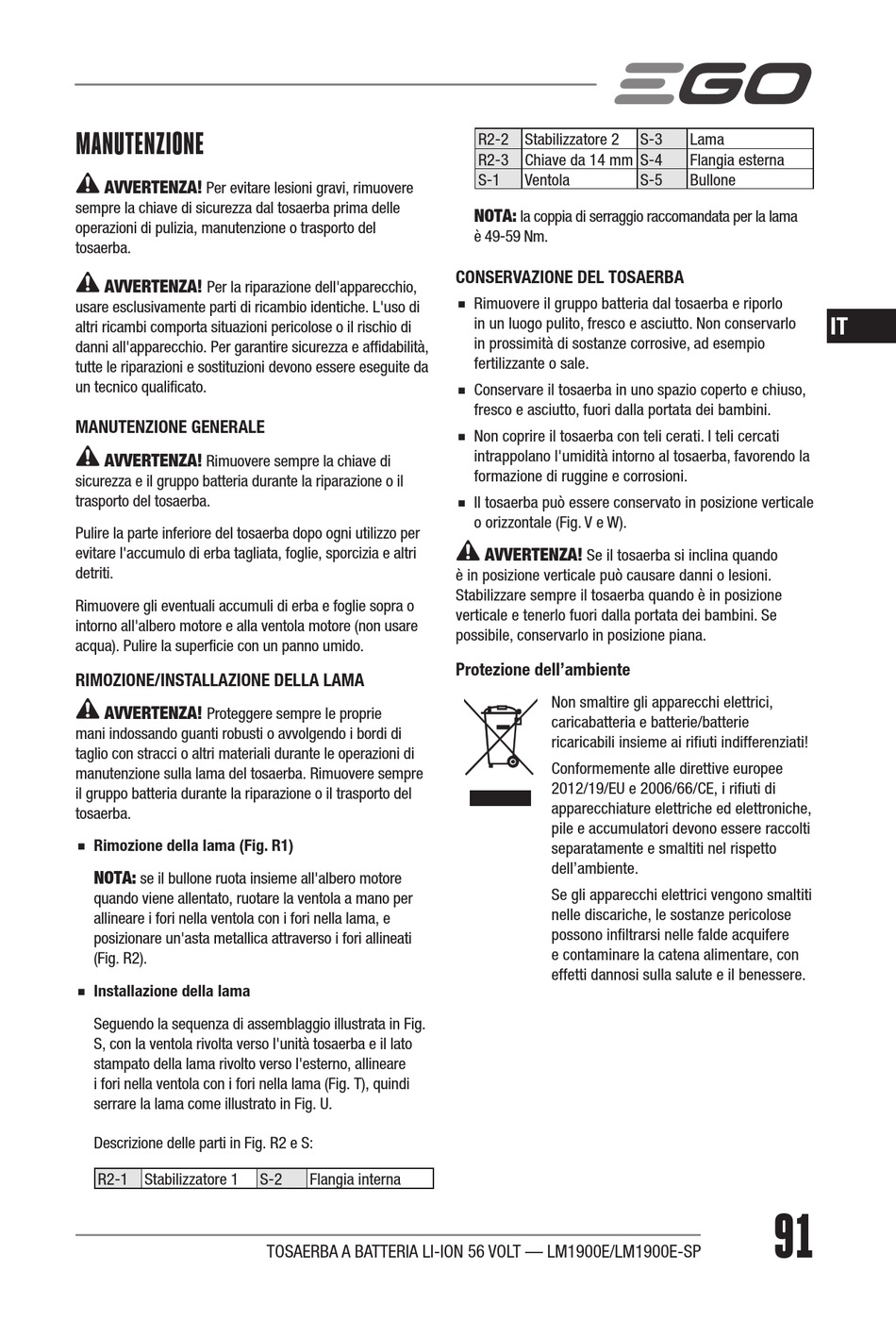

MANUTENZIONE
AVVERTENZA!
Per evitare lesioni gravi, rimuovere
sempre la chiave di sicurezza dal tosaerba prima delle
operazioni di pulizia, manutenzione o trasporto del
tosaerba.
AVVERTENZA!
Per la riparazione dell'apparecchio,
usare esclusivamente parti di ricambio identiche. L'uso di
altri ricambi comporta situazioni pericolose o il rischio di
danni all'apparecchio. Per garantire sicurezza e affidabilità,
tutte le riparazioni e sostituzioni devono essere eseguite da
un tecnico qualificato.
MANUTENZIONE GENERALE
AVVERTENZA!
Rimuovere sempre la chiave di
sicurezza e il gruppo batteria durante la riparazione o il
trasporto del tosaerba.
Pulire la parte inferiore del tosaerba dopo ogni utilizzo per
evitare l'accumulo di erba tagliata, foglie, sporcizia e altri
detriti.
Rimuovere gli eventuali accumuli di erba e foglie sopra o
intorno all'albero motore e alla ventola motore (non usare
acqua). Pulire la superficie con un panno umido.
RIMOZIONE/INSTALLAZIONE DELLA LAMA
AVVERTENZA!
Proteggere sempre le proprie
mani indossando guanti robusti o avvolgendo i bordi di
taglio con stracci o altri materiali durante le operazioni di
manutenzione sulla lama del tosaerba. Rimuovere sempre
il gruppo batteria durante la riparazione o il trasporto del
tosaerba.
◾
Rimozione della lama (Fig. R1)
NOTA:
se il bullone ruota insieme all'albero motore
quando viene allentato, ruotare la ventola a mano per
allineare i fori nella ventola con i fori nella lama, e
posizionare un'asta metallica attraverso i fori allineati
(Fig. R2).
◾
Installazione della lama
Seguendo la sequenza di assemblaggio illustrata in Fig.
S, con la ventola rivolta verso l'unità tosaerba e il lato
stampato della lama rivolto verso l'esterno, allineare
i fori nella ventola con i fori nella lama (Fig. T), quindi
serrare la lama come illustrato in Fig. U.
Descrizione delle parti in Fig. R2 e S:
R2-1 Stabilizzatore 1
S-2
Flangia interna
TOSAERBA A BATTERIA LI-ION 56 VOLT — LM1900E/LM1900E-SP
R2-2 Stabilizzatore 2
R2-3 Chiave da 14 mm S-4
S-1
Ventola
NOTA:
la coppia di serraggio raccomandata per la lama
è 49-59 Nm.
CONSERVAZIONE DEL TOSAERBA
◾
Rimuovere il gruppo batteria dal tosaerba e riporlo
in un luogo pulito, fresco e asciutto. Non conservarlo
in prossimità di sostanze corrosive, ad esempio
fertilizzante o sale.
◾
Conservare il tosaerba in uno spazio coperto e chiuso,
fresco e asciutto, fuori dalla portata dei bambini.
◾
Non coprire il tosaerba con teli cerati. I teli cercati
intrappolano l'umidità intorno al tosaerba, favorendo la
formazione di ruggine e corrosioni.
◾
Il tosaerba può essere conservato in posizione verticale
o orizzontale (Fig. V e W).
AVVERTENZA!
Se il tosaerba si inclina quando
è in posizione verticale può causare danni o lesioni.
Stabilizzare sempre il tosaerba quando è in posizione
verticale e tenerlo fuori dalla portata dei bambini. Se
possibile, conservarlo in posizione piana.
Protezione dell'ambiente
Non smaltire gli apparecchi elettrici,
caricabatteria e batterie/batterie
ricaricabili insieme ai rifiuti indifferenziati!
Conformemente alle direttive europee
2012/19/EU e 2006/66/CE, i rifiuti di
apparecchiature elettriche ed elettroniche,
pile e accumulatori devono essere raccolti
separatamente e smaltiti nel rispetto
dell'ambiente.
Se gli apparecchi elettrici vengono smaltiti
nelle discariche, le sostanze pericolose
possono infiltrarsi nelle falde acquifere
e contaminare la catena alimentare, con
effetti dannosi sulla salute e il benessere.
S-3
Lama
Flangia esterna
S-5
Bullone
91
IT
