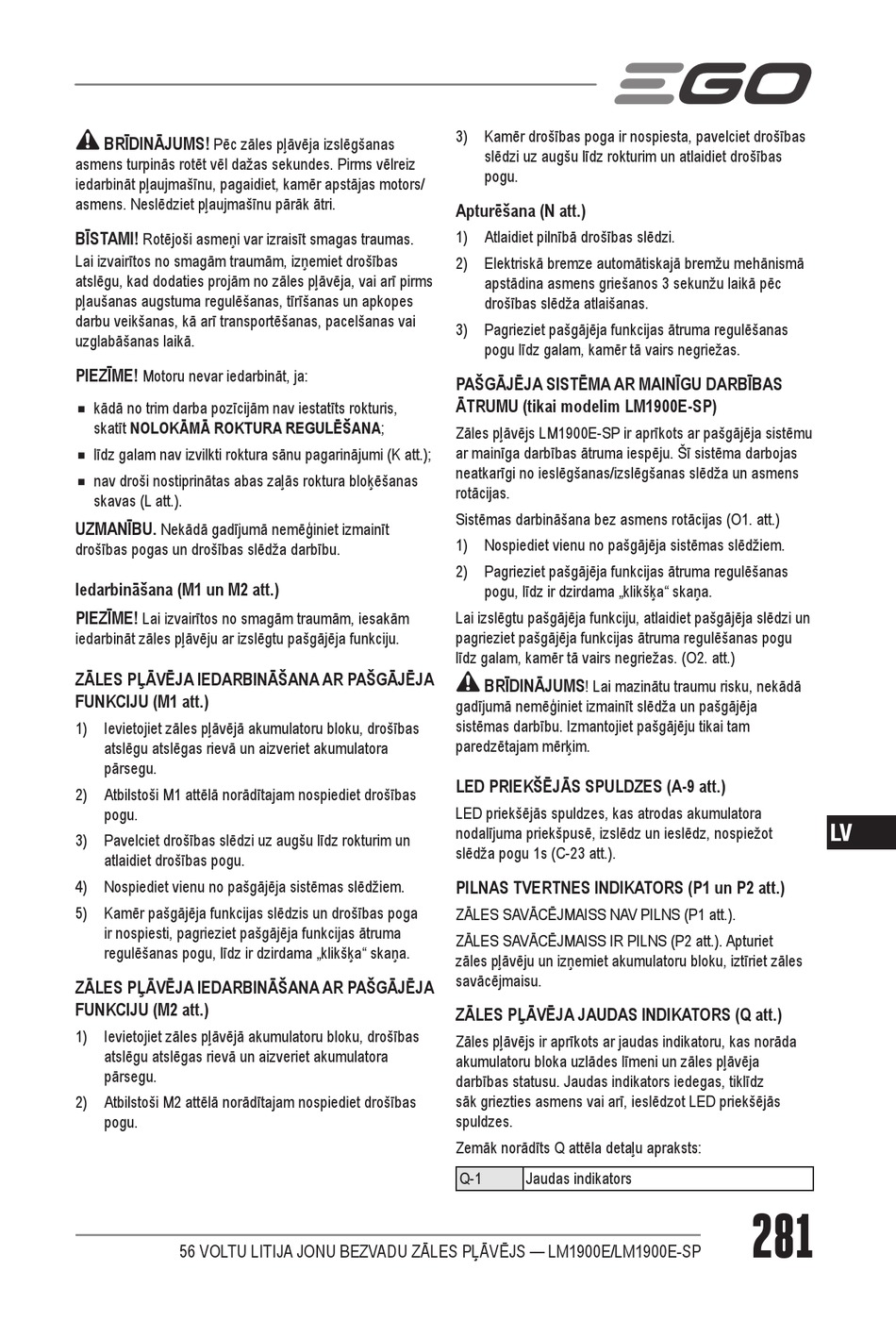

BRĪDINĀJUMS!
Pēc zāles pļāvēja izslēgšanas
asmens turpinās rotēt vēl dažas sekundes. Pirms vēlreiz
iedarbināt pļaujmašīnu, pagaidiet, kamēr apstājas motors/
asmens. Neslēdziet pļaujmašīnu pārāk ātri.
BĪSTAMI!
Rotējoši asmeņi var izraisīt smagas traumas.
Lai izvairītos no smagām traumām, izņemiet drošības
atslēgu, kad dodaties projām no zāles pļāvēja, vai arī pirms
pļaušanas augstuma regulēšanas, tīrīšanas un apkopes
darbu veikšanas, kā arī transportēšanas, pacelšanas vai
uzglabāšanas laikā.
PIEZĪME!
Motoru nevar iedarbināt, ja:
◾
kādā no trim darba pozīcijām nav iestatīts rokturis,
skatīt NOLOKĀMĀ ROKTURA REGULĒŠANA;
◾
līdz galam nav izvilkti roktura sānu pagarinājumi (K att.);
◾
nav droši nostiprinātas abas zaļās roktura bloķēšanas
skavas (L att.).
UZMANĪBU.
Nekādā gadījumā nemēģiniet izmainīt
drošības pogas un drošības slēdža darbību.
Iedarbināšana (M1 un M2 att.)
PIEZĪME!
Lai izvairītos no smagām traumām, iesakām
iedarbināt zāles pļāvēju ar izslēgtu pašgājēja funkciju.
ZĀLES PĻĀVĒJA IEDARBINĀŠANA AR PAŠGĀJĒJA
FUNKCIJU (M1 att.)
1) Ievietojiet zāles pļāvējā akumulatoru bloku, drošības
atslēgu atslēgas rievā un aizveriet akumulatora
pārsegu.
2) Atbilstoši M1 attēlā norādītajam nospiediet drošības
pogu.
3) Pavelciet drošības slēdzi uz augšu līdz rokturim un
atlaidiet drošības pogu.
4) Nospiediet vienu no pašgājēja sistēmas slēdžiem.
5) Kamēr pašgājēja funkcijas slēdzis un drošības poga
ir nospiesti, pagrieziet pašgājēja funkcijas ātruma
regulēšanas pogu, līdz ir dzirdama „klikšķa" skaņa.
ZĀLES PĻĀVĒJA IEDARBINĀŠANA AR PAŠGĀJĒJA
FUNKCIJU (M2 att.)
1) Ievietojiet zāles pļāvējā akumulatoru bloku, drošības
atslēgu atslēgas rievā un aizveriet akumulatora
pārsegu.
2) Atbilstoši M2 attēlā norādītajam nospiediet drošības
pogu.
56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1900E/LM1900E-SP
3) Kamēr drošības poga ir nospiesta, pavelciet drošības
slēdzi uz augšu līdz rokturim un atlaidiet drošības
pogu.
Apturēšana (N att.)
1) Atlaidiet pilnībā drošības slēdzi.
2) Elektriskā bremze automātiskajā bremžu mehānismā
apstādina asmens griešanos 3 sekunžu laikā pēc
drošības slēdža atlaišanas.
3) Pagrieziet pašgājēja funkcijas ātruma regulēšanas
pogu līdz galam, kamēr tā vairs negriežas.
PAŠGĀJĒJA SISTĒMA AR MAINĪGU DARBĪBAS
ĀTRUMU (tikai modelim LM1900E-SP)
Zāles pļāvējs LM1900E-SP ir aprīkots ar pašgājēja sistēmu
ar mainīga darbības ātruma iespēju. Šī sistēma darbojas
neatkarīgi no ieslēgšanas/izslēgšanas slēdža un asmens
rotācijas.
Sistēmas darbināšana bez asmens rotācijas (O1. att.)
1) Nospiediet vienu no pašgājēja sistēmas slēdžiem.
2) Pagrieziet pašgājēja funkcijas ātruma regulēšanas
pogu, līdz ir dzirdama „klikšķa" skaņa.
Lai izslēgtu pašgājēja funkciju, atlaidiet pašgājēja slēdzi un
pagrieziet pašgājēja funkcijas ātruma regulēšanas pogu
līdz galam, kamēr tā vairs negriežas. (O2. att.)
BRĪDINĀJUMS
! Lai mazinātu traumu risku, nekādā
gadījumā nemēģiniet izmainīt slēdža un pašgājēja
sistēmas darbību. Izmantojiet pašgājēju tikai tam
paredzētajam mērķim.
LED PRIEKŠĒJĀS SPULDZES (A-9 att.)
LED priekšējās spuldzes, kas atrodas akumulatora
nodalījuma priekšpusē, izslēdz un ieslēdz, nospiežot
slēdža pogu 1s (C-23 att.).
PILNAS TVERTNES INDIKATORS (P1 un P2 att.)
ZĀLES SAVĀCĒJMAISS NAV PILNS (P1 att.).
ZĀLES SAVĀCĒJMAISS IR PILNS (P2 att.). Apturiet
zāles pļāvēju un izņemiet akumulatoru bloku, iztīriet zāles
savācējmaisu.
ZĀLES PĻĀVĒJA JAUDAS INDIKATORS (Q att.)
Zāles pļāvējs ir aprīkots ar jaudas indikatoru, kas norāda
akumulatoru bloka uzlādes līmeni un zāles pļāvēja
darbības statusu. Jaudas indikators iedegas, tiklīdz
sāk griezties asmens vai arī, ieslēdzot LED priekšējās
spuldzes.
Zemāk norādīts Q attēla detaļu apraksts:
Q-1
Jaudas indikators
LV
281
