Huawei SmartACU2000D Kurzanleitung Seite 3

(1) Gehäusetür
(3) Wasserdichter Steckverbinder für das
Schutzerdungskabel (PE, 3/4 in.)
(5) Wasserdichter Steckverbinder für das
DO-Signalkabel (DO, 5/4 in.)
(7) Wasserdichter Steckverbinder für das
AI-Signalkabel (AI, 5/4 in.)
(9) Wasserdichte Steckverbinder für
RS485-Kommunikationskabel und
Netzwerkkabel (RS485/ETH, 3/4 in.)
(11) Wasserdichte Steckverbinder für das
dreiphasige AC-Netzkabel (MBUS01,
MBUS02, 1 in.)
(13) Wasserdichter Steckverbinder für das
Glasfaserkabel (SFP1, 3/4 in.)

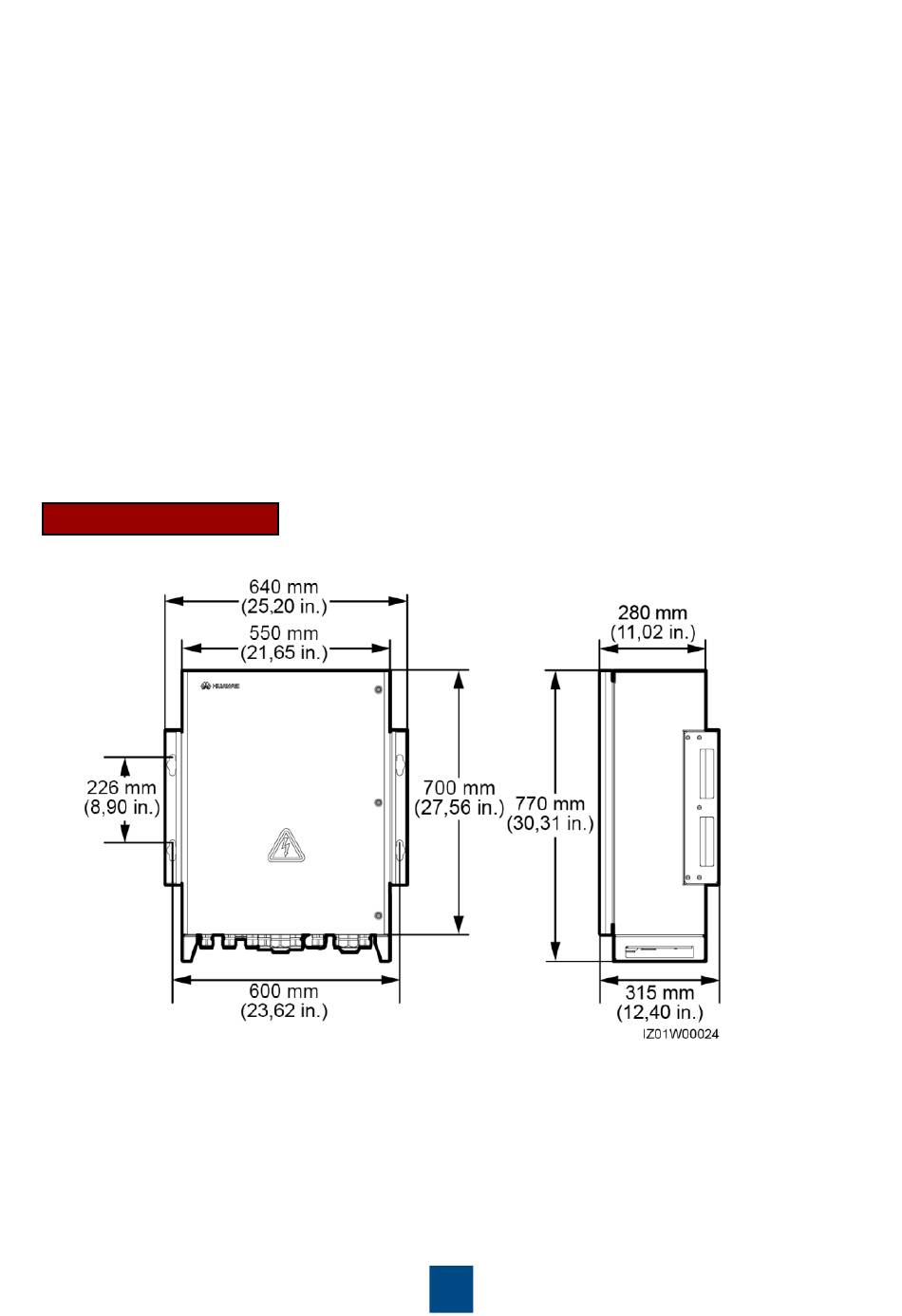

Gehäuseabmessungen
(2) Montageplatte
(4) Wasserdichte Steckverbinder für RS485-
Kommunikationskabel, Netzwerkkabel und
DC-Stromkabel (RS485/ETH/DC, 3/4 in.)
(6) Wasserdichter Steckverbinder für das DI-
Signalkabel (DI, 3/4 in.)
(8) USB-Anschluss (USB)
(10) Belüftungsventil
(12) Wasserdichter Steckverbinder für das
einphasige AC-Netzkabel (AC INPUT,
3/4 in.)
(14) Wasserdichter Steckverbinder für das
Glasfaserkabel, Netzwerkkabel oder die
4G-Antenne (SFP2/4G LTE/4G, 3/4 in.)
