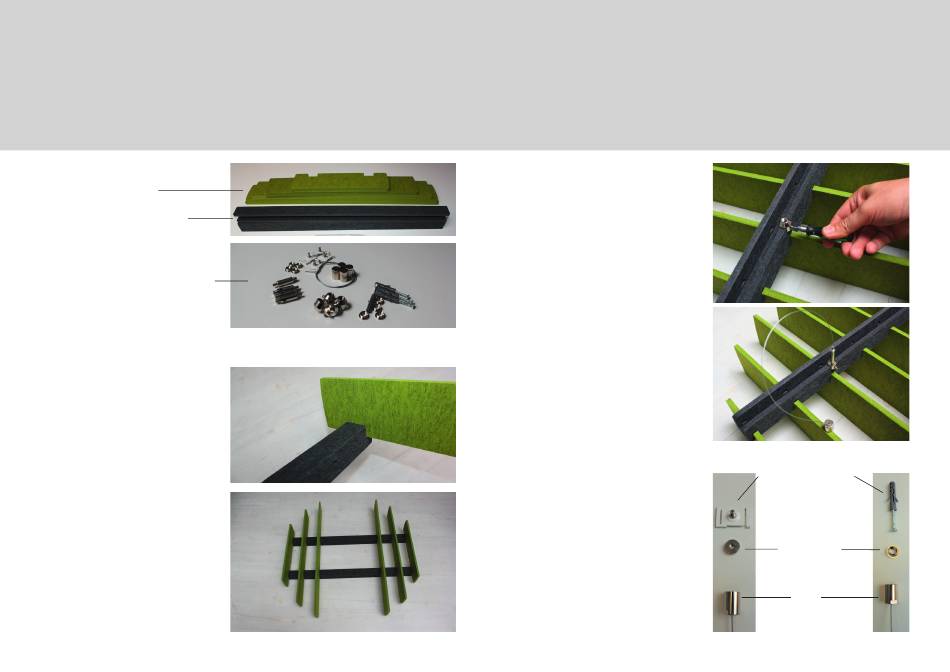

Montageschritte
Zubehör:
Lamellen
Trägerschienen
Befestigungsmaterial
1. Aufstecken der Lamellen auf die
Trägerschienen
Legen Sie die Trägerschienen mit der
U-Öffnung nach unten auf den Boden
und stecken Sie die Lamellen der
richtigen Größe nach auf.
Die Schienen sind mit Aussparungen
versehen, in die die Lamellen gesteckt
werden.
Beginnen Sie mit dem Aufstecken
von außen nach innen. Die kleinste
Lamelle wird jeweils in die äußeren
Aussparungen der Schiene gesteckt.
2. Montage Befestigungsmaterial
Sind alle Lamellen aufgesteckt, drehen Sie
den Absorber um. Legen Sie die Positionen
der zwei Haltepunkte pro Schiene fest.
Beachten Sie dabei die Abstände, die ggf.
durch eine Rasterdecke vorgegeben sind.
Klemmen Sie die Halter für die Seilspanner
an den festgelegten Positionen auf die
Profilschiene.
Fixieren Sie die Halter durch Anziehen der
Gewindeschraube mit einem Torx-Aufsatz
TX10. Schrauben Sie die Seilspanner auf die
Halter.
Fädeln Sie die Seile so durch die Zylinder,
dass sich die Kugel im Zylinder befindet und
stecken Sie das Ende der Seile jeweils in die
Seilspanner ein.
3. Deckenbefestigung
Markieren Sie die Befestigungspositionen an
der Decke und montieren Sie die Dübel bzw.
Halterungen incl. Gewindescheiben.
Schrauben Sie die Zylinder auf die
Gewindescheiben der Deckenbefestigung,
sodass die 4 Seile mit dem Absorber
senkrecht von der Decke abhängen.
Stellen Sie alle Seile mittels Seilspanner auf
die gleiche Länge ein.
Halterung
Dübel für
für Raster-
Decken-
schiene
befestigung
Gewindescheibe
Zylinder
