RSA-3200 Gebrauchsanleitung
RSA-3200 User Manual
5 Elektrische Daten CAN-Schnittstelle
5.1 CANopen Schnittstelle
Die Beschreibung der CANopen Schnittstelle
sowie das elektronische Datenblatt (EDS) sind
zum Download auf der Novotechnik Homepage
unter Downloads/Gebrauchsanleitungen
verfügbar. => Klick auf RSA-3200
5.2 CAN SAE J1939 Schnittstelle
Die Beschreibung der CAN SAE J1939 Schnitt-
stelle (...CAN_SAEJ1939_Detail) ist zum
Download auf der Novotechnik Homepage unter
Downloads/Gebrauchsanleitungen verfügbar
=> Klick auf RSA-3200
Bestellcode
Ordering code
RSA-32__-214-6__-521
RSA-32__-214-J__-521

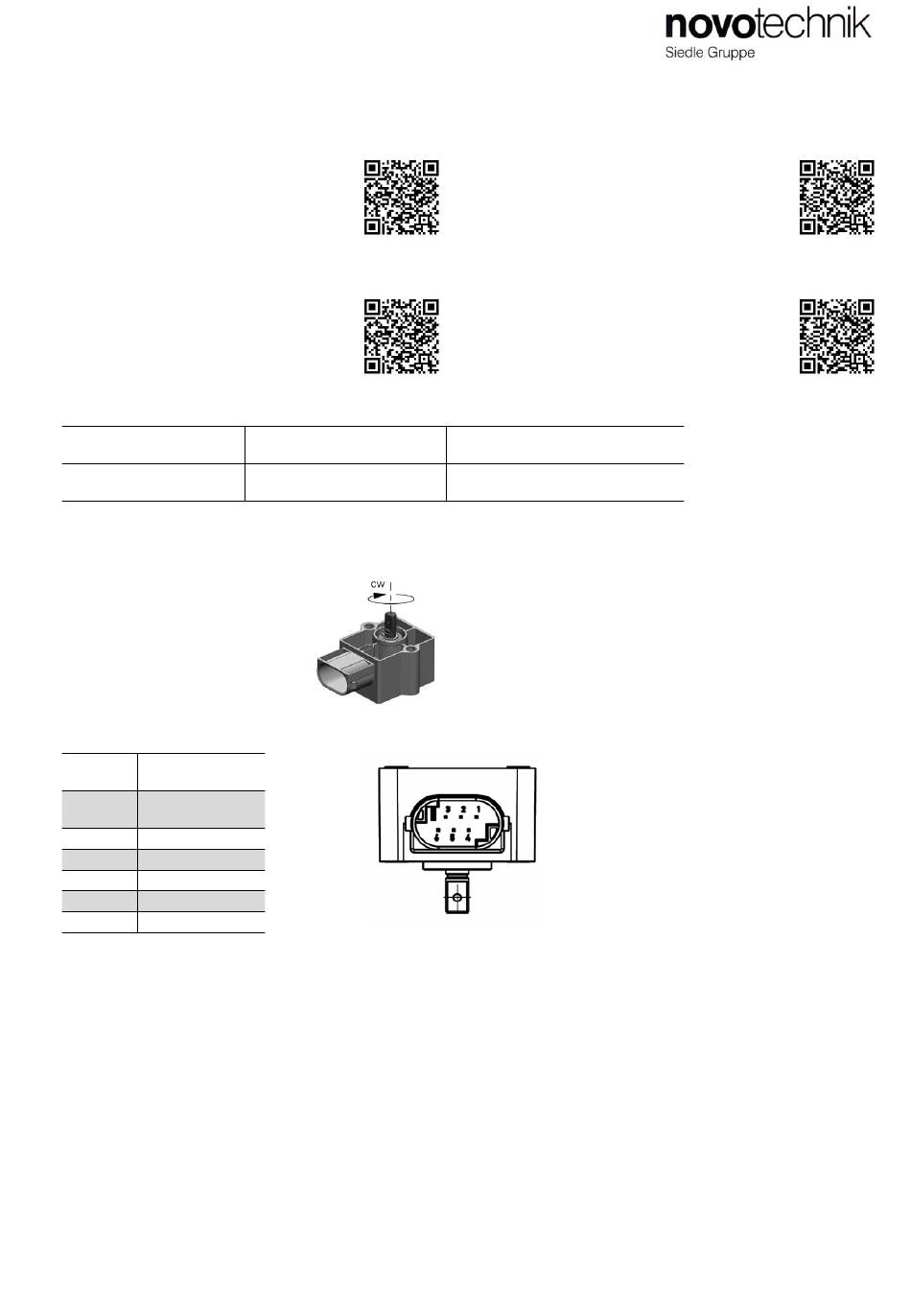

5.3 Ausgangssignal
Kennlinienausrichtung: Wellenmarkierung zeigt in Richtung
Steckerabgang => Kennlinienmitte
5.4 Anschlussbelegung / Connection assignment
Stecker
Signal
Plug
Signal
Versorgung Ub
PIN 1
supply
PIN 2
GND
PIN 3
CAN_H
PIN 4
CAN_L
PIN 5
CAN_L
PIN 6
CAN_H
Abschirmung des Anschlusskabels an GND anschließen
Connect cable shielding to GND
P/N: 403001638_00
Versorgung
Supply voltage
12/24 VDC (8 ... 34 VDC)
Änderungen vorbehalten / subject to change
5 Electrical data CAN Interface
5.1 CANopen Interface
The description of CANopen interface and the
electronic data sheet (EDS) can be downloaded from
Novotechnik web site, see Downloads/Operating
manuals. => Click on RSA-3200
5.2 CAN SAE J1939 Interface
The description of CAN SAE J1939 interface
(...CAN_SAEJ1939_Detail) can be downloaded
from Novotechnik website, see Downloads/Operating
manuals => Click on RSA-3200
Stromaufnahme
Current draw
≤ 100 mA ohne Last / w/o load
5.1 Output signal
Output characteristic: Shaft marking is pointing toward the
connector outlet => electrical center position
05/2020
Seite / Page 4
