LWG/LWX Gebrauchsanleitung
LWG/LWX Instructions for Use
1 Sicherheitshinweise
1.1 Installation und Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsbestimmungen in
Betrieb zu nehmen.
Bei unbefugten Eingriffen, unzulässiger Anwendung oder
Nichtbeachtung der Montagehinweise kommt es zum Verlust von
Garantie- und Haftungsansprüchen.
Alle Maßnahmen zum Schutz von Personen bei einem Defekt des
Wegaufnehmers müssen vor der Inbetriebnahme getroffen
werden.
Schubstange und Druckausgleichsöffnung nicht einfetten!
1.2 Elektrische Anschlüsse
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.
2 Einbau / Installation

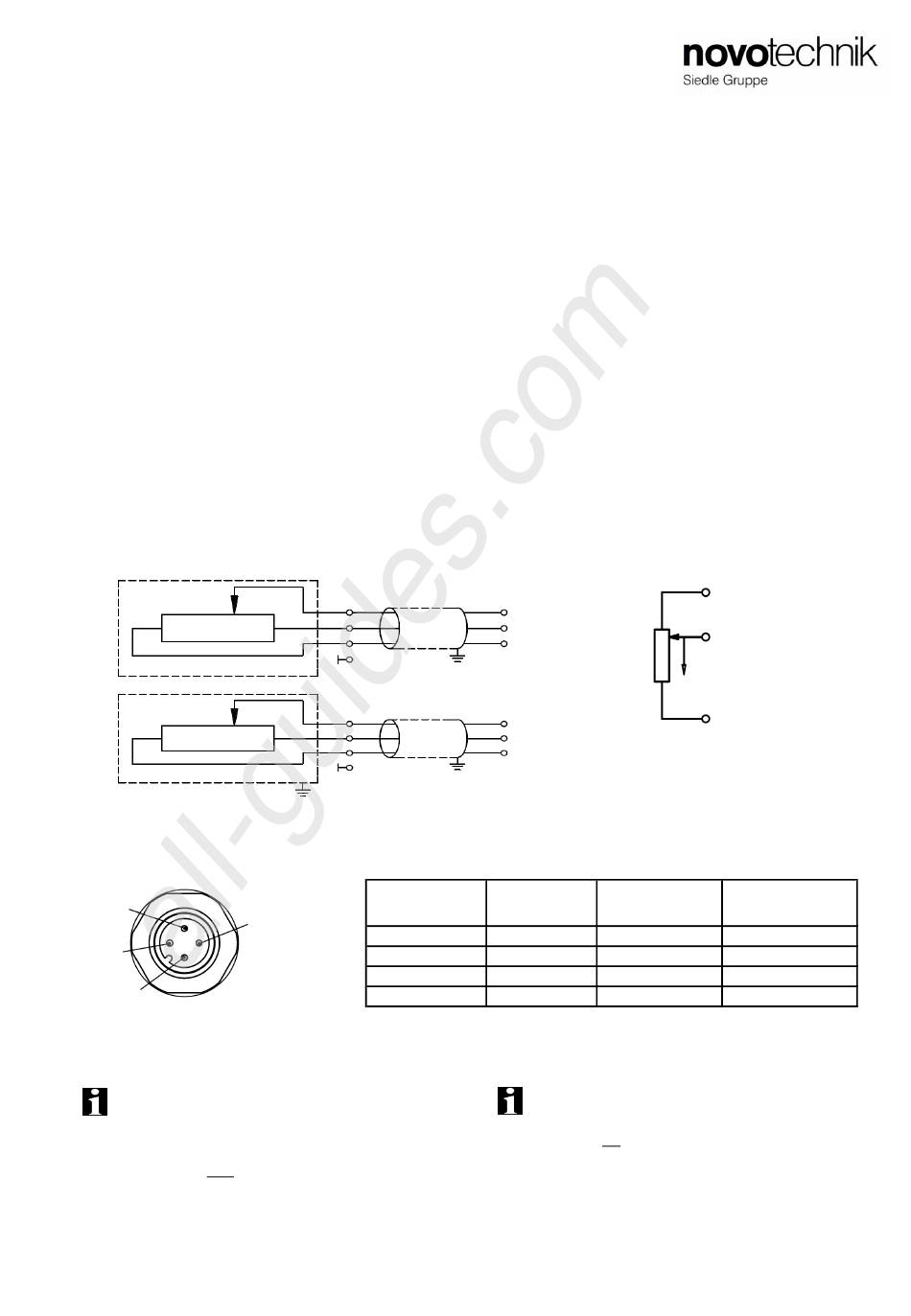

2.1 Anschlussschema / wiring diagram
I < 1µA
max
I < 1µA
max
2.2 Steckerbelegung / Pin configuration
4
1
2
Schutzklasse III nach DIN EN 61010 T1 / Protection class III to DIN EN 61010 T1
Konfektionierte Kabel können abweichende
Farbbelegung aufweisen.
Bei Verlängerung des Kabels ist auf ausreichende
Schirmdämpfung zu achten.
Dargestellte Belegung für ausfahrende Schubstange.
Der PIN 4 darf nicht als "Schutzleiter" nach DIN EN
61010 T1 beschaltet werden!
Artikelnummer: 515533 / 07
All manuals and user guides at all-guides.com
2
1
3
4
2
1
3
4
Abgang Stecker /
output connector
Code 001, 002
3
PIN 1
PIN 2
PIN 3
PIN 4
Änderungen vorbehalten / Specifications subject ot change
1 Safety instructions
1.1 Installation and startup
The linear transducer must be installed by qualified personnel
and with consideration of all valid safety regulations.
In case of unauthorized modifications, non-permitted usage or
non-observance of the instructions for use, the warranty and
liability claims will be lost.
All personal and property protection measures in case of a
transducer defect or failure must be taken before startup.
Do not lubricate the actuating rod and the pressure balance
hole!
1.2 Electrical connections
The supply voltage is to be applied only at the terminals
provided. Cable shielding is to be connected to ground level.
Improper connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
U 42V
max
PIN 4 nicht belegt
U 42V
max
PIN 4 not connected
Lastfreier Spannungsteiler!
Voltage divider free of load!
Kabel / cable
fallendes Signal /
Code 201
falling signal
Braun / brown Versorgung / supply
Schwarz / black Signal
Rot / red Masse / GND
´- Offen / open
Customized cable may show different color coding.
Extension of cable demands a sufficient shielding.
Displayed schematic for extending rod.
PIN 4 must not be connected as a "PE conductor" as
prescribed by DIN EN 61010 T1!
1
2
3
ansteigendes Signal /
rising signal
Masse / GND
Signal
Versorgung / supply
Offen / open
2010/02
