Technische Daten Steuergerät - RAM CC600 Handbuch

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Kapazitive Touchscreen-Monitore mit externem Steuergerät, das auf
eine Hutschiene aufgeschnappt werden kann
• geeignet für den Schalttafel-Fronteinbau oder als Tischgerät
Anschluss direkt an den Klimacomputer (bis 100m Leitungslänge)
•
oder über Netzwerk (Leitungslänge abhängig von der Netzwerk Infra-
struktur)
Zur Bedienung sowohl an Unterstationen als auch der gesamten RAM-
Computeranlage CC660 über das Modul Webbedienung (nur in Verbindung mit
Prozessorkarten 662.51x) oder die Webapplikation
Monitor-Netzgerät, USB-Kabel und HDMI-Kabel sowie 3m Netzwerkkabel sind
im Lieferumfang enthalten.
Ein geeignetes Netzgerät für das externe Steuergerät ist als Zubehör 999.622
erhältlich.
Beschreibung
Das graue Gehäuse des Steuergerätes besteht aus einem mit der Platine ver-
schraubten Unterteil und einem aufgeschnappten Oberteil. Es ist für Hutschien-
enmontage geeignet und kann somit im Schaltschrank verbaut werden. Sämtli-
che Schnittstellen des Gerätes sind frei zugänglich. Die Verbindung zum
Touchscreen-Monitor erfolgt über ein HDMI- sowie ein USB-Kabel.
Das Gerät ermöglicht die Darstellung aller Parameter des Klimacomputers
sowie dort aufgezeichnete Grafiken („Histogramme") auf dem angeschlossenen
Display.
Bei Bedienung und – sofern konfiguriert – Störungen schaltet sich automatisch
die Hintergrundbeleuchtung ein. Der Energiespar-Modus, welcher die Hinter-
grundbeleuchtung abschaltet, kann deaktiviert werden, so dass das Display
durchgängig leuchtet und ablesbar bleibt.
Die Bedienung erfolgt über eine kapazitive Touch-Erkennung des Monitors und
ist aufgrund der Menüführung sehr einfach zu erlernen.
Die eingebaute Elektronik enthält einen Mikrocomputer mit integriertem Spei-
cher, in dem neben dem Programm die sonstigen Einstellungen persistent
abgelegt sind.
Das Steuergerät kommuniziert mit dem Klimacomputer über eine IPv4 basierte
Netzwerk-Schnittstelle (Ethernet, 8P8C / RJ45), die je nach verwendeter Infra-
struktur über große Entfernungen eine sichere Verbindung gewährleistet. Ein
Netzgerät versorgt Gerät mit Spannung. Die Netzwerk-Schnittstelle erlaubt es,
das Terminal über eine bestehende Netzwerk-Infrastruktur an den Klimacompu-
ter anzuschließen.
Zusätzlich besteht die Möglichkeit, das Gerät so zu konfigurieren, dass es zur
Darstellung der durch den Webserver VisuRAM zur Verfügung gestellten Web-
seiten genutzt wird.
Falls zu Inbetriebnahme Zwecken benötigt, können an 2 der USB-Schnittstellen
vorübergehend Maus und Tastatur angeschlossen werden.
Touchscreen-Monitore stehen in den Größen 13.3´´, 21´´ zur Verfügung und
eignen sich sowohl als Tischgeräte als auch für den Schalttafeleinbau. Für
Letzteres stehen als Zubehör U-Profile für die Klemmung der Monitore in der
Schalttafel zur Verfügung.
Die Größe 55'' ist nicht für den Schalttafeleinbau geeignet. Befestigungsmög-
lichkeiten nach Datenblatt des Monitors (bitte vorher anfragen!)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching

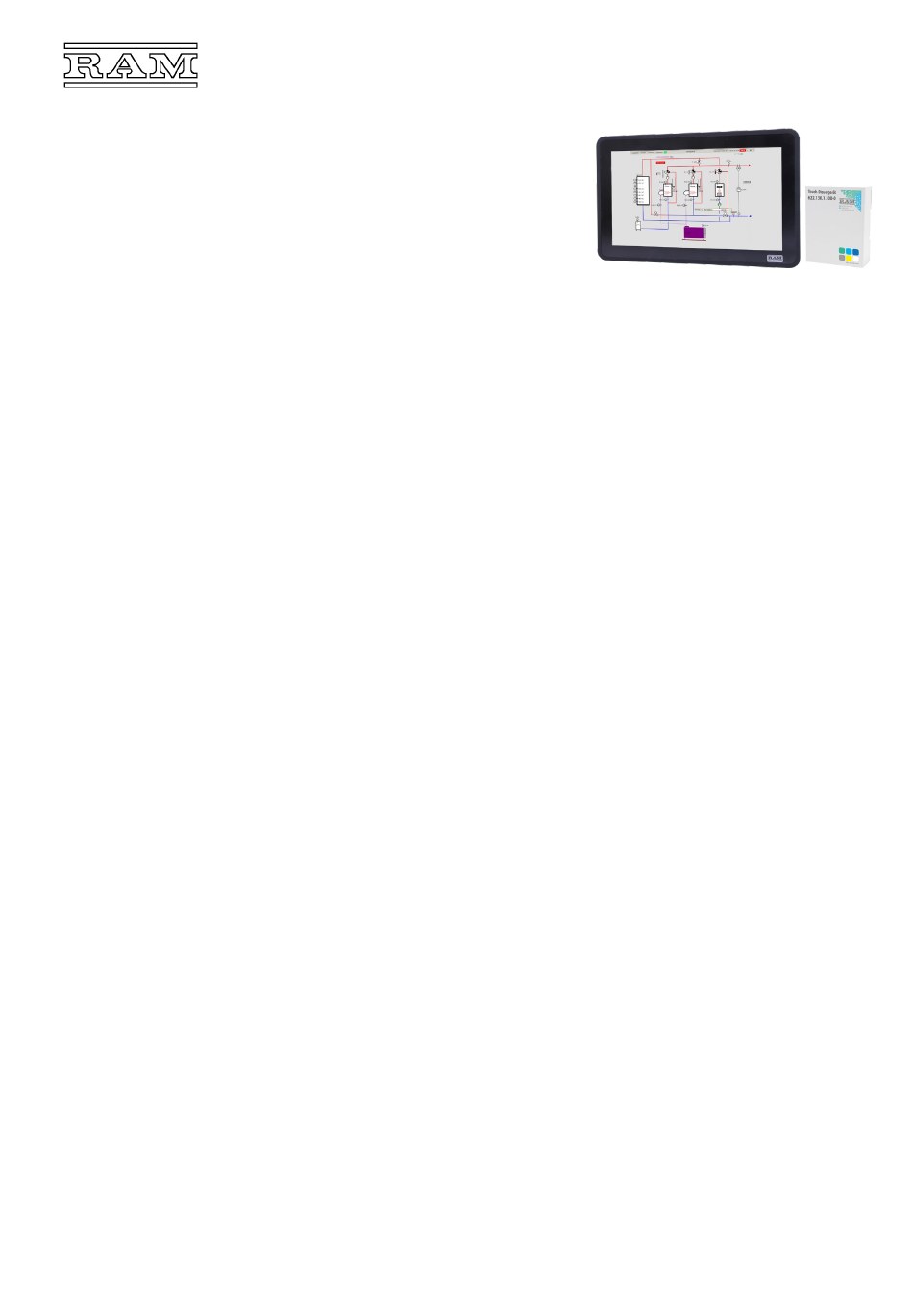

13.3´´, 21.5´´ und 55´´Touch-Terminals
VisuRAM.
622.130, 622.132, 622.134
Technische Daten
Steuergerät:
Umgebungstemperatur 0...50°C
Gehäuse PC/ABS selbstlöschend,
Hutschienenmontage
Gewicht 100g
Maße 90 x 71,1 x 32,2 mm
Spannungsversorgung
- Betriebsspannung 5V– über Micro-USB-Buchse
- Stromaufnahme max. 2,5A
Netzwerkschnittstelle
8P8C / RJ45 (Ethernet, IPv4)
- Übertragungsrate 10/100/1000 MBit/s
- Übertragungslänge max. 100m
(wenn direkt angeschlossen)
Displayansteuerung
1xUSB2.0
1xHDMI
Sonstige Schnittstellen
3 x USB2.0
1 x Audio (3.5 Klinke)
Touchscreen-Monitor:
Nach Datenblatt des jeweiligen Monitors
5
