• beleuchtetes 7 Zoll LC-Grafikdisplay mit kapazitiver Touch-Bedienung
• Ausführung für Schalttafel-Fronteinbau
• Anschluss direkt an den Klimacomputer (bis 100m Leitungslänge)
oder über Netzwerk (Leitungslänge abhängig von Netzwerk Infrastruk-
tur)
Zur Bedienung sowohl an Unterstationen als auch der gesamten RAM-
Computeranlage CC660 über das Modul Webbedienung (nur in Verbindung mit
Prozessorkarten 662.51x) oder die Webapplikation VisuRAM.
Im Lieferumfang enthalten ist ein geeignetes Netzwerkkabel (3m Länge).
Ein passendes Netzgerät ist als Zubehör 999.622 erhältlich.
Beschreibung
Das Gerät besitzt ein Aluminiumgehäuse für den spritzwasserdichten Einbau in
eine Schalttafel oder ein Tableau
Die Gerätefront ist hermetisch abgedichtet (IP44) und besteht aus einem
schwarz eloxierten Rahmen sowie einem darin verklebten LC-Display, auf dem
alle Parameter des Klimacomputers, aber auch dort aufgezeichnete Grafiken
(„Histogramme") dargestellt werden können.
Bei Bedienung und – sofern konfiguriert – Störungen schaltet sich automatisch
die Hintergrundbeleuchtung ein. Der Energiespar-Modus, welcher die Hinter-
grundbeleuchtung abschaltet, kann deaktiviert werden, so dass das Display
durchgängig leuchtet und ablesbar bleibt.
Die Bedienung erfolgt über eine kapazitive Touch-Erkennung und ist aufgrund
der Menüführung sehr einfach zu erlernen.
Die eingebaute Elektronik enthält einen Mikrocomputer mit integriertem Spei-
cher, in dem neben dem Programm die sonstigen Einstellungen persistent
abgelegt sind.
Das Terminal kommuniziert mit dem Klimacomputer über eine IPv4 basierte
Netzwerk-Schnittstelle (Ethernet, 8P8C / RJ45), die je nach verwendeter Infra-
struktur über große Entfernungen eine sichere Verbindung gewährleistet. Ein
Netzgerät versorgt das Terminal mit Spannung. Die Netzwerk-Schnittstelle
erlaubt es, das Terminal über eine bestehende Netzwerk-Infrastruktur an den
Klimacomputer anzuschließen.
Zusätzlich besteht die Möglichkeit, das Gerät so zu konfigurieren, dass es zur
Darstellung der durch den Webserver VisuRAM zur Verfügung gestellten Web-
seiten genutzt wird.
Falls zu Inbetriebnahme Zwecken benötigt, können an 2 der USB-Schnittstellen
vorübergehend Maus und Tastatur angeschlossen werden.

Montage

Nach Abnehmen des Deckels zunächst die beiliegende Zugentlastung am
Winkel der Kabeldurchführung anbringen.
Im Anschluss wird das Gerät durch den Tafelausschnitt gesteckt, das Kabel der
Stromversorgung sowie das Netzwerkkabel durch die Zugentlastung gefädelt
und beide angeschlossen. Danach wird der Deckel wieder aufgesetzt und mit
den Rändelmuttern gegen die Schalttafel gespannt, bis die Gummidichtung
zwischen Frontplatte und Schalttafel dicht anliegt. Zuletzt muss nun noch die
Snap-In Zugentlastung durch Fingerdruck geschlossen

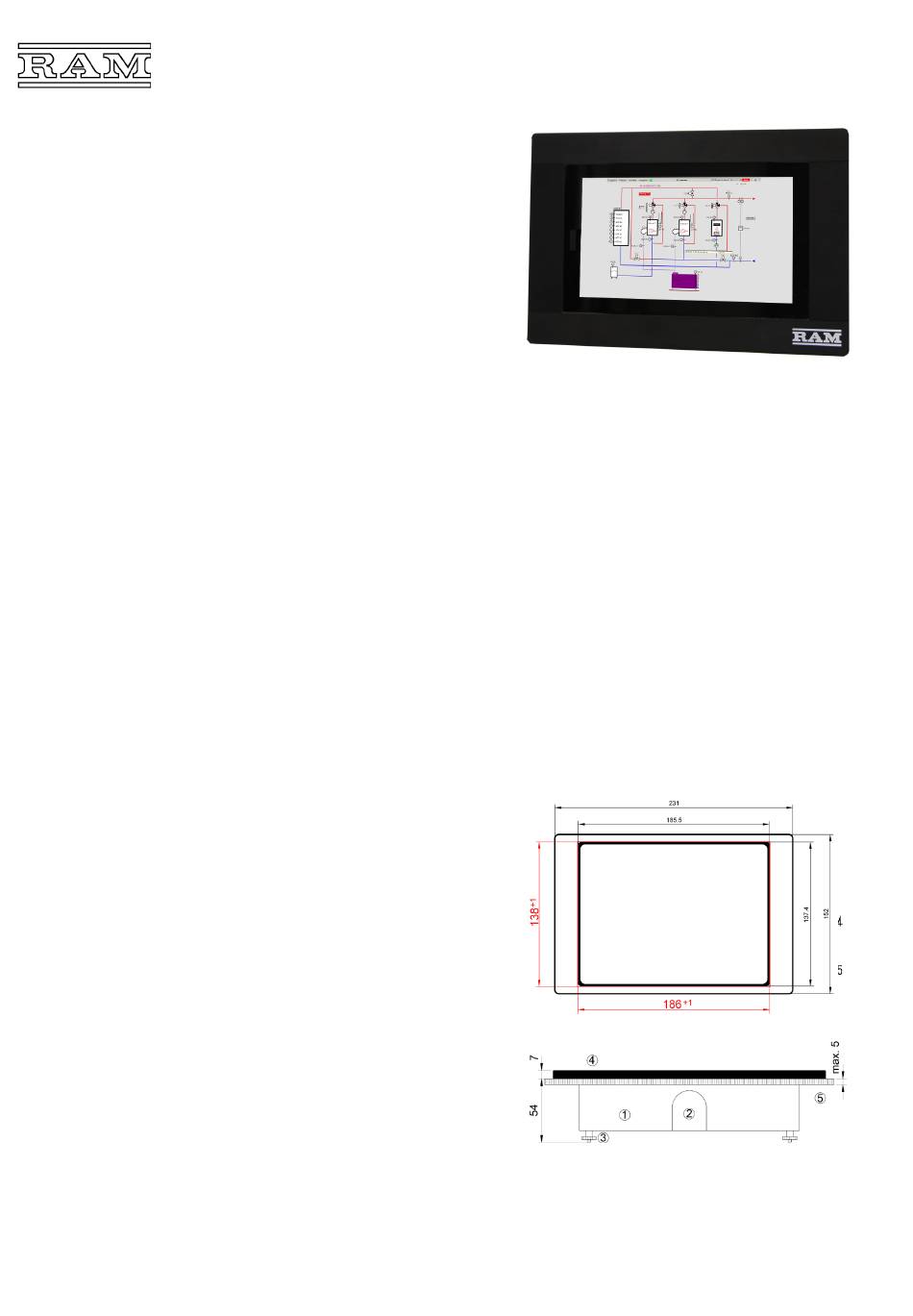

werden. Die Maße für den Schalttafelausschnitt sind in nebenstehender Grafik
rot gekennzeichnet.

Eingebautes Display (Ansicht von der Unterseite)

1 Gehäusedeckel
2 Kabeldurchführung 4 Gehäusefront
3 4 Rändelmuttern 5 Schalttafel
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
7´´ Touch-Einbauterminal

Technische Daten

Umgebungstemperatur 0...50°C
Schutzart IP 44 vor der Schalttafel
Gehäuse Aluminium, Frontrahmen elox-
iert, Gehäusedeckel chroma-
tiert.
Gewicht 860g
Spannungsversorgung
- Betriebsspannung 5V– über Micro-USB-Buchse
- Stromaufnahme max. 2,5A
Netzwerkschnittstelle
8P8C / RJ45 (Ethernet, IPv4)
- Übertragungsrate 10/100/1000 MBit/s
- Übertragungslänge max. 100m
(wenn direkt angeschlossen)
Sonstige Schnittstellen
4 x USB2.0
1 x HDMI
1 x Audio (3.5 Klinke)
Maßbild Maßbilder
622.120
