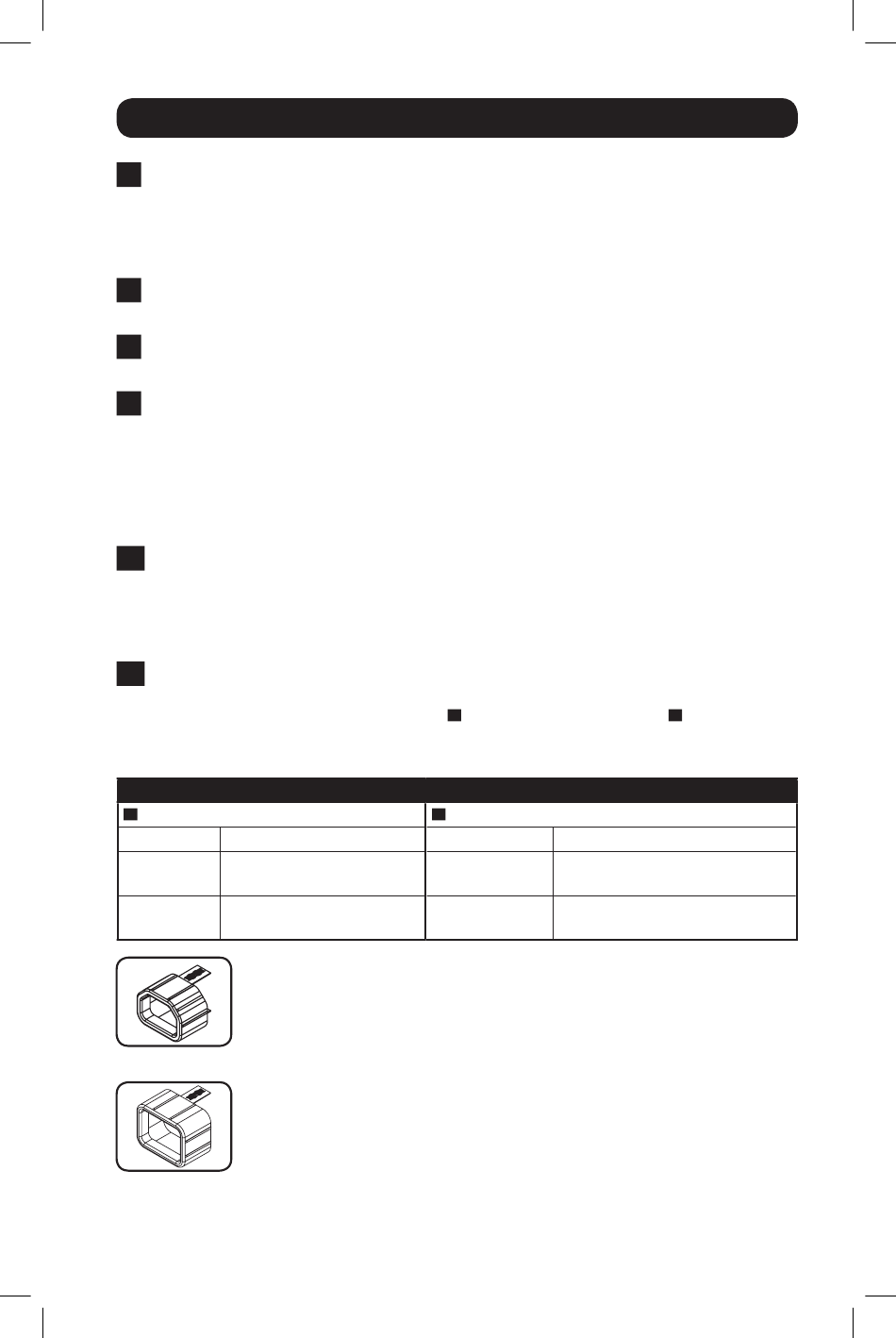

Funktionen
6
Ausgangstrennschalter: Zwei Trennschalter schützen an die einzelnen Lastbänke
angeschlossene Geräte vor Überspannungen. Wenn ein Trennschalter ausgelöst wird, ist der
Stromkreis überladen und Sie müssen die an die Lastbank des Trennschalters
angeschlossene Ladung reduzieren. Drücken Sie die Trennschaltertaste und stellen Sie die
Stromversorgung wieder her.
7
Erdverbindung: Hiermit kann ein (nicht beiliegendes) Erdungskabel zwischen der PDU und
Geräten, die eine Masse erfordern, verlegt werden.
8
Kabelhalterung (optionale Installation): An der PDU angebrachte Kabelhalterungen
bieten sichere Befestigungspunkte für abgeschlossene Gerätestromkabel.
9
ENVIROSENSE-Port (PDUMH30ATNET, PDUMH30HVATNET & PDUMH32HVATNET):
Über diesen Port können Sie einen Tripp Lite ENVIROSENSE-Umgebungssensor
anschließen, um Temperatur bzw. Luftfeuchtigkeit aus der Ferne zu überwachen und Alarm-
, Sicherheits- und Telekommunikationsgeräte über eine Trockenkontaktschnittstelle zu
steuern und zu überwachen. Auf www.tripplite.com finden Sie weitere Informationen zu
Bestellungen. Hinweis: Schließen Sie an diesen Port weder eine Tastatur noch eine Maus
an.
10
Konfigurationsport (PDUMH30ATNET, PDUMH30HVATNET & PDUMH32HVATNET):
Stellen Sie über diesen Port und ein Terminalemulationsprogramm eine direkte
Terminalverbindung mit einem Computer her. Ein serielles Kabel (Teilenummer 73-1025)
wird mit der PDU mitgeliefert. Gehen Sie auf www.tripplite.com, wenn Sie ein Ersatzkabel
bestellen möchten.
11
Netzwerkschnittstelle (PDUMH30ATNET, PDUMH30HVATNET & PDUMH32HVATNET):
Über diesen RJ-45-Anschluss können Sie die PDU an ein standardmäßiges Ethernet-Patch-
Kabel anschließen. Die Link-LED-Leuchte
der untenstehenden Tabelle beschrieben, verschiedene Betriebsumstände an. Dieser Port
ist nicht mit PoE (Power over Ethernet)-Anwendungen kompatibel.
Link-LED-Farbe
A
Aus Keine Netzwerkverbindung
Netzwerkverbindung mit
Blinkt Gelb
100 Mbps
Netzwerkverbindung mit
Blinkt Grün
10 Mbps
18-11-326-93323D.indb 91
(Fortsetzung)
Netzwerkbetriebsbedingungen
C14-Steckersperren-Einsatzhülse (optional): Verwenden Sie die
mitgelieferten Kunststoffhülsen, um C13-Stromkabel an C14-Eingängen zu
sichern. Legen Sie die Hülse über das Ende des Stromkabels und achten Sie
darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die Passung
sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie gleichzeitig das
Stromkabel und die Laschen des Einsatzes und ziehen Sie.
C20-Steckersperren-Einsatzhülse (optional): Verwenden Sie die
mitgelieferten Kunststoffhülsen, um C19-Stromkabel an C20-Eingängen zu
sichern. Legen Sie die Hülse über das Ende des Stromkabels und achten Sie
darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die Passung
sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie gleichzeitig das
Stromkabel und die Laschen des Einsatzes und ziehen Sie.
und die Status-LED-Leuchte
A
Status-LED-Farbe
B
Aus Karte nicht initialisiert
Leuchtet
Karte initialisiert und in Betrieb
dauerhaft Grün
Blinkt Gelb Fehler - Karte nicht initialisiert
91
zeigen, wie in
B
