- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Table of Content TM12-1103-LG1 08/25/2017 Safety and operating instructions............. 5 Dimensions .................. 112 Sicherheit und Bedienungsanleitung ..........17 Abmessungen ................112 Consignes d’utilisation et de sécurité..........29 Dimensions .................. 112 Instrucciones de operación y Seguridad ........41 Dimensiones ................112 Instruções de operação e de segurança........
- Seite 4 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 4 Downloaded from www.Manualslib.com manuals search engine...
- Seite 16 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 16 Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 TM12-1103-LG1 08/25/2017 Zu dieser Bedienungsanleitung Sicherheit Diese Bedienungsanleitung ist im Original in englischer Warnhinweise und Hinweise Sprache verfasst. Diese Bedienungsanleitung richtet sich Warnhinweise sind durch ein Signalwort und ein Symbol an alle Personen, die an der Bedienung und Wartung dieses gekennzeichnet.
-
Seite 18: Allgemeine Sicherheitsanweisungen Zum Verschraubungssystem
TM12-1103-LG1 08/25/2017 Allgemeine Sicherheitsanweisungen zum Verschraubungssystem -------------------------------------------------------------------------------------------------------------------------------------------------- Gefahr eines elektrischen Schlags. Kontakt mit Netzspannung und 320 VDC. Bei einem Fehler kann es am Schrauber und an der Steuerung zu einem elektrischen Schlag kommen. Ein elektrischer Schlag kann zu Kreislaufstillstand, Atemstillstand, Verbrennungen sowie schweren Verletzungen und zum Tod führen. -
Seite 19: Allgemeine Sicherheitshinweise Steuerung
TM12-1103-LG1 08/25/2017 Allgemeine Sicherheitshinweise Steuerung Eingangs Schrauber- Eingangsspannung, Frequenz strom steuerung einphasig → Nehmen Sie keine Änderungen an Schraubersteuerung, 16 A max. Schutzvorrichtungen oder Zubehörteilen ohne schriftliche 115 VAC (104-126 VAC) mPro400GC-P Genehmigung von Apex Tool Group LLC vor. 230 VAC (207-254 VAC) →... -
Seite 20: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
TM12-1103-LG1 08/25/2017 7 Wartung d) Verwenden Sie das Kabel nicht zu unerlaubten Zwecken, z. B. zum Tragen oder Aufhängen des Elektrowerkzeugs → Richten Sicherheits-Wartungsprogramm ein, oder um den Stecker aus der Buchse/Steckdose zu ziehen. und stellen Sie sicher, dass es durchgeführt wird. Dieses Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder Programm muss auf Konformität mit Vorschriften sowie die bewegten Teilen fern. -
Seite 21: Spezielle Sicherheitsanweisungen Für Den Tragbaren Elektroschrauber
TM12-1103-LG1 08/25/2017 a) Verwenden Sie niemals ein Elektrowerkzeug mit defektem b) Das Tragen von Handschuhen ist verboten. Schalter. Ein Elektrowerkzeug, das nicht mehr ein- und ausgeschaltet c) Greifen Sie das Werkzeug fest mit der Hand. Machen Sie werden kann, ist gefährlich und muss repariert werden. sich auf schnelle Veränderungen des Gegendrehmoments Ziehen Steckverbinder... -
Seite 22: Lieferumfang, Transport/Lagerung Lieferumfang
TM12-1103-LG1 08/25/2017 Lieferumfang, Transport/Lagerung LED-Ringleuchtanzeige Lieferumfang Beschreibung Prüfen Sie das Produkt auf Transportschäden, und stellen Sie Durchgängig grün leuchtend sicher, dass alle Teile angekommen sind: Durchgängig rot leuchtend • Korrektes Produkt Gelb Aktiviert • Bedienungsanleitung • Konformitätserklärung Vor der erstmaligen Inbetriebnahme Transport/Lagerung Stromversorgung Transportieren oder lagern Sie das Gerät in der Originalverpackung. -
Seite 23: Globale Steuerung Mpro400Gc-I
TM12-1103-LG1 08/25/2017 Globale Steuerung mPro400GC-I → Achten Sie darauf, dass das Werkzeugkabel fest mit dem Werkzeug und der Steuerung verbunden ist. → Achten Sie darauf, dass die Steuerung eingeschaltet und ordnungsgemäß programmiert ist (siehe Anleitung der m-Pro-400GC-I Steuerung). Serie → Achten Sie darauf, dass sich der Mechanismus zur Richtungsumschaltung in der richtigen Position befindet. -
Seite 24: Fehlersuche
TM12-1103-LG1 08/25/2017 Fehlersuche Fehlfunktion Mögliche Ursachen Abhilfe Startschalter ! Startschalter austauschen Keine Drehzahl (U/min) programmiert ! Drehzahl für alle aktiven Stufen programmieren Steuerung wartet auf Eingang Freigabe aktivieren oder, falls nicht Werkzeugfreigabe benötigt, Freigabe deaktivieren Werkzeug startet nicht Fehlerhaftes Kabel ! Kabel reparieren oder ersetzen Verbogene Stifte in Kabel oder Kontaktstifte gerade biegen oder fehlerhafte... -
Seite 25: Leistungsdaten Serie 48C
TM12-1103-LG1 08/25/2017 7.1 Leistungsdaten Serie 48C Werkzeugbereich Höhe des Seite bis Max. Länge Gewicht Größe Kopfstücks Mitte Modellnummer Drehzahl Max. Drehmoment Min. Drehmoment Antrieb [U/min] Zoll Zoll Zoll ×ft ×ft Rechtwinkliger Schrauber Serie 48CA * 48CAE15AL3 11.1 2855 15.7 0.59 3/8"... - Seite 26 TM12-1103-LG1 08/25/2017 7.1 Leistungsdaten Serie 48C (fortgesetzt) Werkzeugbereich Höhe des Seite bis Max. Länge Gewicht Größe Kopfstücks Mitte Modellnummer Drehzahl Max. Drehmoment Min. Drehmoment Antrieb [U/min] Zoll Zoll Zoll ×ft ×ft Gerader Schrauber Serie 48CS * 48CSE12Q 4000 13.5 0.91 1/4"...
-
Seite 27: Werkzeugspeicher Serie 48C
TM12-1103-LG1 08/25/2017 7.2 Werkzeugspeicher Serie 48C Max. Max. Nenn- Max. Max. Nenn- Modellnummer Drehzahl Drehmoment Ruhestromfaktor Modellnummer Drehzahl Drehmoment Ruhestromfaktor [U/min] [Nm] [Nm/A] [U/min] [Nm] [Nm/A] Rechtwinkliger Schrauber Serie 48CA * Gerader Schrauber Serie 48CS * 48CAE15AL3 2855 0.6470 48CSE12Q 4000 0.5023 48CAE28AL3... - Seite 28 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 28 Downloaded from www.Manualslib.com manuals search engine...
- Seite 40 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 40 Downloaded from www.Manualslib.com manuals search engine...
- Seite 52 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 52 Downloaded from www.Manualslib.com manuals search engine...
- Seite 64 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 64 Downloaded from www.Manualslib.com manuals search engine...
- Seite 76 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 76 Downloaded from www.Manualslib.com manuals search engine...
- Seite 88 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 88 Downloaded from www.Manualslib.com manuals search engine...
- Seite 100 TM12-1103-LG1 08/25/2017 Blank Page Leere Seite Page blanche Página en blanco Página em branco Pagina vuota 空页面 空のページ 빈 페이지 Page 100 Downloaded from www.Manualslib.com manuals search engine...
- Seite 115 TM12-1103-LG1 08/25/2017 48CAE(--)F2XXXX dimensional data: inches (mm) 18.36 (466) 3.34 0.69 4.68 (119) (17.5) (84.9) Ø 1.13 1.18 Ø 1.58 Ø 1.85 Ø 1.82 (28.6) (29.9) (47.0) (40.1) (46.2) 1.74 (44.1) 48CAE37F2XXXX 48CAE52F2XXXX Page 115 Downloaded from www.Manualslib.com manuals search engine...
- Seite 116 TM12-1103-LG1 08/25/2017 48CAE(---)HXXXXXXX dimensional data: inches (mm) 1.06 (27.0) 18.74 (476) 4.97 0.94 4.68 (119) (126) (23.9) 2.04 (51.8) Ø 1.58 Ø 1.56 Ø 1.82 Ø 1.85 (40.1) (39.7) (46.2) (47.0) 1.54 (39.1) 48CAE37HXXXXXXX 48CAE52HXXXXXXX 1.06 (27.0) 19.54 (496) 6.19 0.94 4.68 (119) (157)
- Seite 117 TM12-1103-LG1 08/25/2017 48CCE30C(-)XXXXXXX dimensional data: inches (mm) 20.13 (511) 1.08 4.68 (119) (27.6) 15° Ø 1.40 Ø 1.58 Ø 1.82 Ø 1.68 (35.4) (40.1) (46.2) (42.6) 1.50 (38.1) 48CCE30C1XXXXXXX 19.81 (503) 1.21 4.68 (119) (30.8) 30° Ø 1.40 Ø 1.58 Ø...

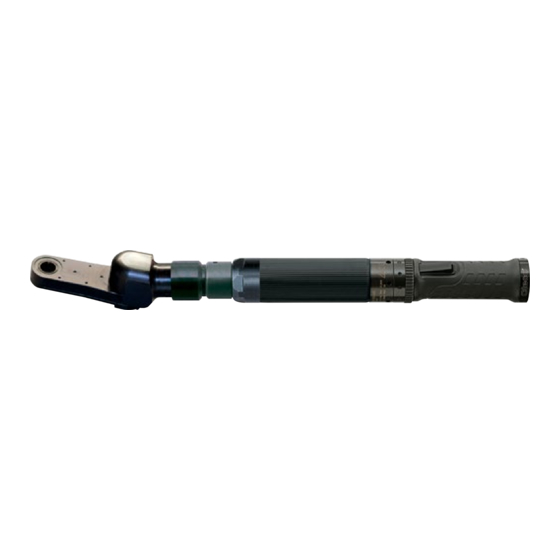

- Seite 125 TM12-1103-LG1 08/25/2017 8.14 48CTE(--)T2 / T3 / T4 dimensional data: inches (mm) 16.98 (431) 5.16 (131) 4.68 (119) 4.39 (112) 2.23 1.85 (56.6) (47.0) 1.00 1.60 (25.4) 2.61 (40.6) Ø 1.68 Ø 1.52 Ø 1.82 (66.3) Ø1.58 (42.7) (38.6) (46.2) (40.1) 48CTE20T2 16.66 (423)
