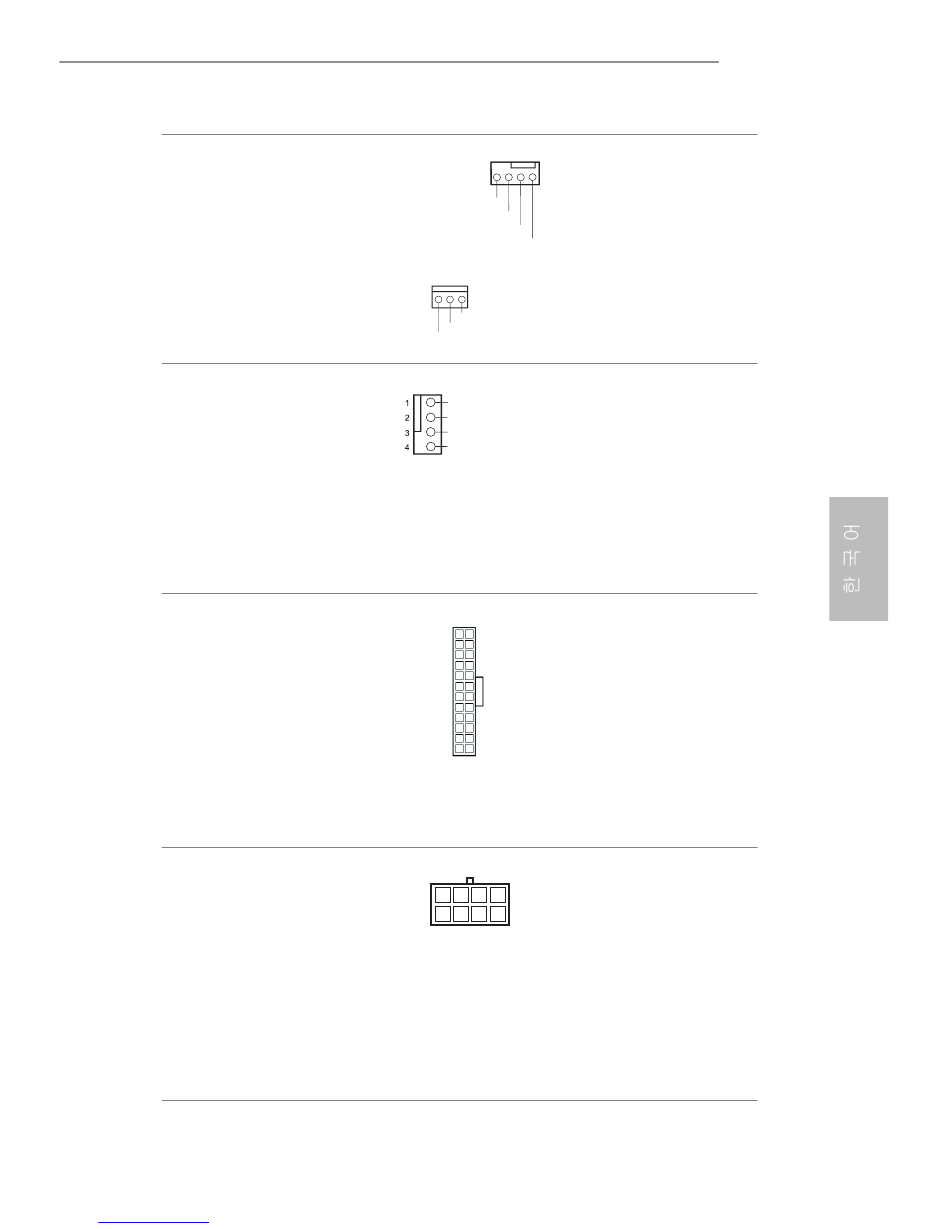

섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 18 번 항목 참조 )
(4 핀 CHA_FAN2)
(1 페이지 , 17 번 항목 참조 )
(4 핀 CHA_FAN3)
(1 페이지 , 26 번 항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 8 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 4 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
Downloaded from www.Manualslib.com manuals search engine
팬 케이블을 팬
커넥터에 연결하
FAN_SPEED_CONTROL
고 검은색 와이어
CHA_FAN_SPEED
FAN_VOLTAGE
를 접지핀에 연결
GND
하십시오 .
GND
FAN_VOLTAGE
FAN_SPEED
이 마더보드에는
GND
4 핀 CPU 팬 ( 저
FAN_VOLTAGE_CONTROL
FAN_SPEED
소음 팬 ) 커넥터
FAN_SPEED_CONTROL
가 탑재되어 있습
니다 . 3 핀 CPU
팬을 연결하려는
경우 핀 1-3 에 연
결하십시오 .
이 마더보드에는
12 24
24 핀 ATX 전원
커넥터가 탑재되
어 있습니다 . 20
핀 ATX 전원공급
장치를 사용하려
1 13
면 핀 1 과 핀 13
을 따라 연결하십
시오 .
8 5 이 마더보드에는
8 핀 ATX 12V 전
원 커넥터가 탑재
4 1
되어 있습니다 . 4
핀 ATX 전원공급
장치를 사용하려
면 핀 1 과 핀 5 을
따라 연결하십시
오 .
Z170 Pro4S
113
