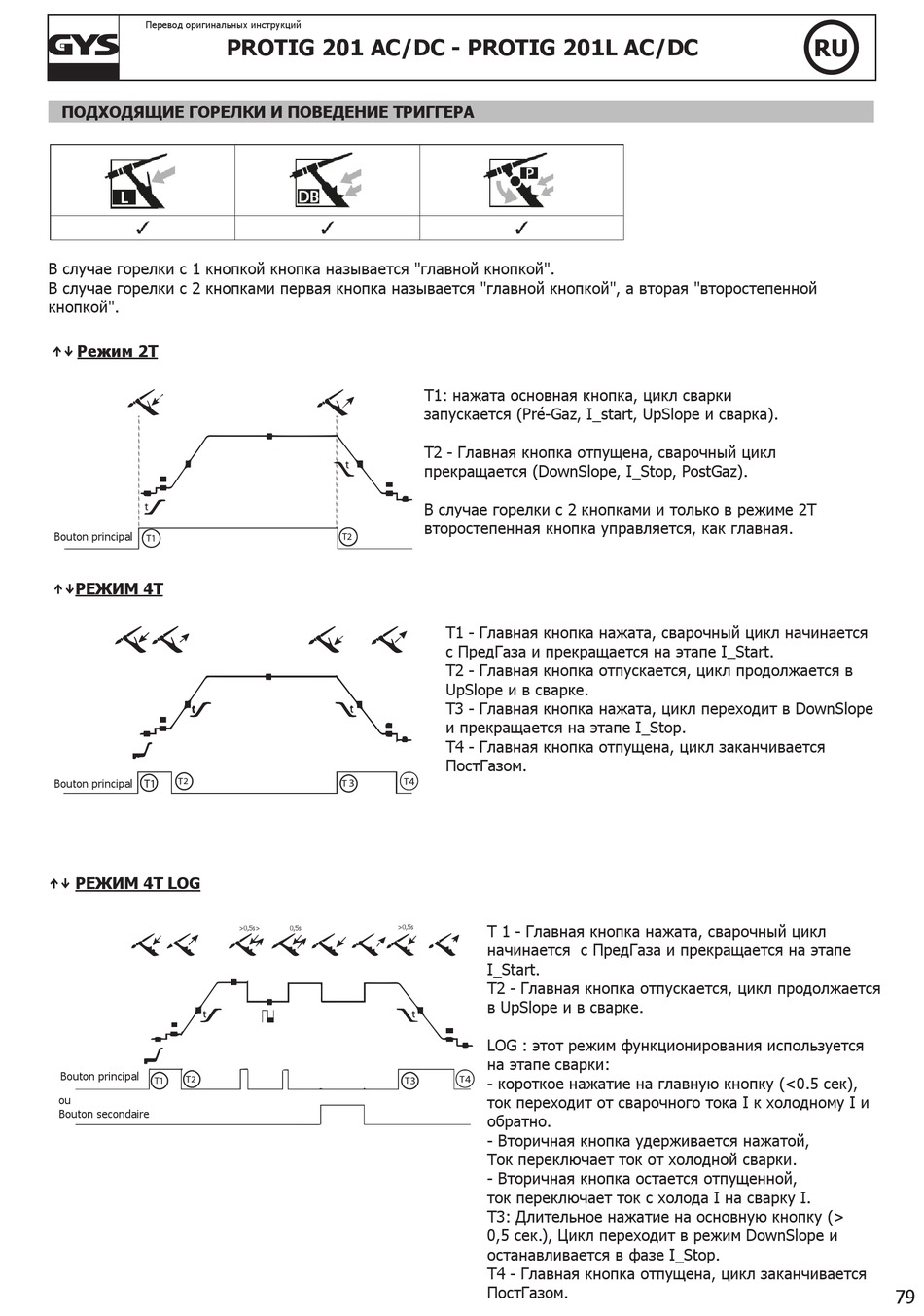

GYS PROTIG 201 AC/DC Bedienungsanleitung Seite 79

Перевод оригинальных инструкций
ПОДХОДЯЩИЕ ГОРЕЛКИ И ПОВЕДЕНИЕ ТРИГГЕРА
В случае горелки с 1 кнопкой кнопка называется "главной кнопкой".
В случае горелки с 2 кнопками первая кнопка называется "главной кнопкой", а вторая "второстепенной
кнопкой".
 Режим 2T
Bouton principal
РЕЖИМ 4T
2
Bouton principal
 РЕЖИМ 4T LOG
Bouton principal
2
ou
Bouton secondaire
PROTIG 201 AC/DC - PROTIG 201L AC/DC
3
>0,5s
>0,5s> 0,5s
T1: нажата основная кнопка, цикл сварки
запускается (Pré-Gaz, I_start, UpSlope и сварка).
T2 - Главная кнопка отпущена, сварочный цикл
прекращается (DownSlope, I_Stop, PostGaz).
В случае горелки с 2 кнопками и только в режиме 2Т
второстепенная кнопка управляется, как главная.
T1 - Главная кнопка нажата, сварочный цикл начинается
с ПредГаза и прекращается на этапе I_Start.
T2 - Главная кнопка отпускается, цикл продолжается в
UpSlope и в сварке.
T3 - Главная кнопка нажата, цикл переходит в DownSlope
и прекращается на этапе I_Stop.
T4 - Главная кнопка отпущена, цикл заканчивается
ПостГазом.
4
T 1 - Главная кнопка нажата, сварочный цикл
начинается с ПредГаза и прекращается на этапе
I_Start.
T2 - Главная кнопка отпускается, цикл продолжается
в UpSlope и в сварке.
LOG : этот режим функционирования используется
на этапе сварки:
4
3 - короткое нажатие на главную кнопку (<0.5 сек),
ток переходит от сварочного тока I к холодному I и
обратно.
- Вторичная кнопка удерживается нажатой,
Ток переключает ток от холодной сварки.
- Вторичная кнопка остается отпущенной,
ток переключает ток с холода I на сварку I.
T3: Длительное нажатие на основную кнопку (>
0,5 сек.), Цикл переходит в режим DownSlope и
останавливается в фазе I_Stop.
T4 - Главная кнопка отпущена, цикл заканчивается
ПостГазом.
RU
79
