Notice originale
UTILISATION DE RALLONGE ÉLECTRIQUE
Toutes les rallonges doivent avoir une longueur et une section appropriées à la tension du matériel. Veiller à utiliser une
rallonge conforme aux réglementations nationales.
Tension d'entrée
230 V
110 V

RACCORDEMENT GAZ

Le PROTIG 201 AC/DC et le PROTIG 201L AC/DC sont équipés de raccords. Utiliser les adaptateurs livrés d'origine
avec le générateur.

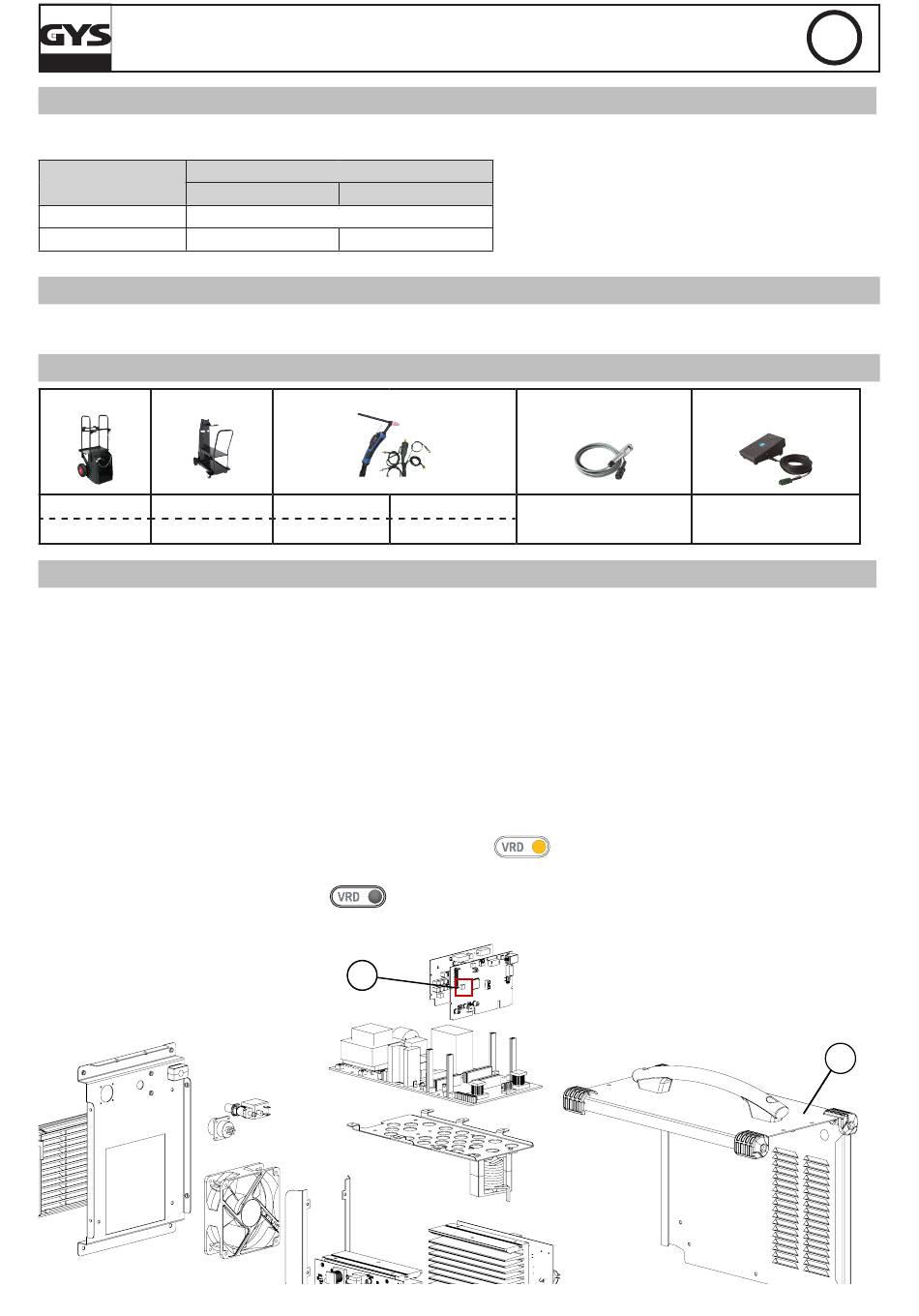

ACCESSOIRES ET OPTIONS

Chariot Chariot
PROTIG 201 PROTIG 201L
039704 041257
ACTIVATION DE LA FONCTION VRD (VOLTAGE REDUCTION DEVICE)
Ce dispositif permet de protéger le soudeur. Le courant de soudage est délivré seulement quand l'électrode est en
contact avec la pièce (résistance faible). Dès que l'électrode est retirée, la fonction VRD abaisse la tension à une valeur
très faible.
La fonction VRD est d'origine désactivée. Celle-ci peut néanmoins être activée au moyen d'un interrupteur ON/OFF
situé sur la carte de commande des générateurs. Pour y accéder, suivre les étapes ci-dessous :
1. DÉCONNECTER LE PRODUIT DE L'ALIMENTATION ÉLECTRIQUE AVANT TOUTE MANIPULATION.
2. Retirer les vis afin de retirer le capot du générateur.
3. Repérer l'interrupteur sur la carte de commande (encadré rouge sur schéma ci-dessous - n° 2).
4. Basculer l'interrupteur situé sur cette carte de commande.
5. La fonction VRD est activée.
6. Revisser le capot du générateur.
7. Sur l'interface (IHM), la LED de la fonction VRD est allumée :
Pour désactiver la fonction VRD, il suffit de basculer de nouveau l'interrupteur situé sur la carte de commande sur OFF.
La LED VRD sur l'IHM du poste s'éteint :
PROTIG 201 AC/DC - PROTIG 201L AC/DC
Longueur - Section de la rallonge
< 45 m < 100 m
2.5 mm²
2.5 mm²
Torche
PROTIG 201
038271
2
4 mm²
Commande
à distance manuelle
PROTIG 201L
038202
045675 045682
FR
Pédale
1
7
