Traduzione delle istruzioni originali
Torcia 2 pulsanti +
Potenziometro

COMANDO A DISTANZA

Il comando a distanza analogico funziona in processo TIG e MMA.
Rif. 045699
Collegamento :
1- Collegare il comando a distanza alla parte posteriore della fonte di corrente di saldatura.
2- L'IHM rileva la presenza di un camando a distanza e propone una selezione tra comando a distanza di tipo "pedale" e
un comando a distanza del tipo "potenziometro", accessibile attraverso il codificatore incrementale principale.
Connettori
Il prodotto è dotato di un connettore femmina per comando a distanza.
La presa maschio specifica 7 punti (opzione rif. 045699) permette di raccordare i differenti tipi di comandi a distanza.
Per il cablaggio, seguire lo schema qui in basso.
Tipo di comando a distanza
Pedale
Funzionamento :
Comando a distanza manuale (opzione rif. 045675)
Il comando a distanza manuale permette di far variare la corrente dal 50% al 100% dell'intensità regolata. In questa
configurazione, tutte le modalità e funzionalità del dispositivo sono accessibili e parametrabili.
Pedale di comando (opzione rif 045682)
Il pedale permette di far variare la corrente minima al 100% dell'intensità regolata. In TIG, la fonte di corrente di
saldatura funziona unicamente in modalità 2T. Inoltre, l'aumento e l'evanescenza della corrente non sono più generati
dalla fonte di corrente di saldatura (funzioni inattive) ma dall'utilizzatore grazie all'uso del pedale.
112
PROTIG 201 AC/DC - PROTIG 201 L AC/DC
Tipi di torce
Torcia 2 pulsanti
Désignation du fil
Comando a distanza
manuale
Scelta del filo
Comune/Massa
Torcia 1 pulsante
Interruttore pulsante 1
Interruttore pulsante 2
Comune / Massa del
potenziometro
10 V
Cursore
Vista esterna
Pin du connecteur
10 V
Cursore
Comune/Massa
Interruttore
Perno del connet-
tore associato
2 (verde)
4 (bianco)
3 (marrone)
2 (grigio)
1 (giallo)
5 (rosa)

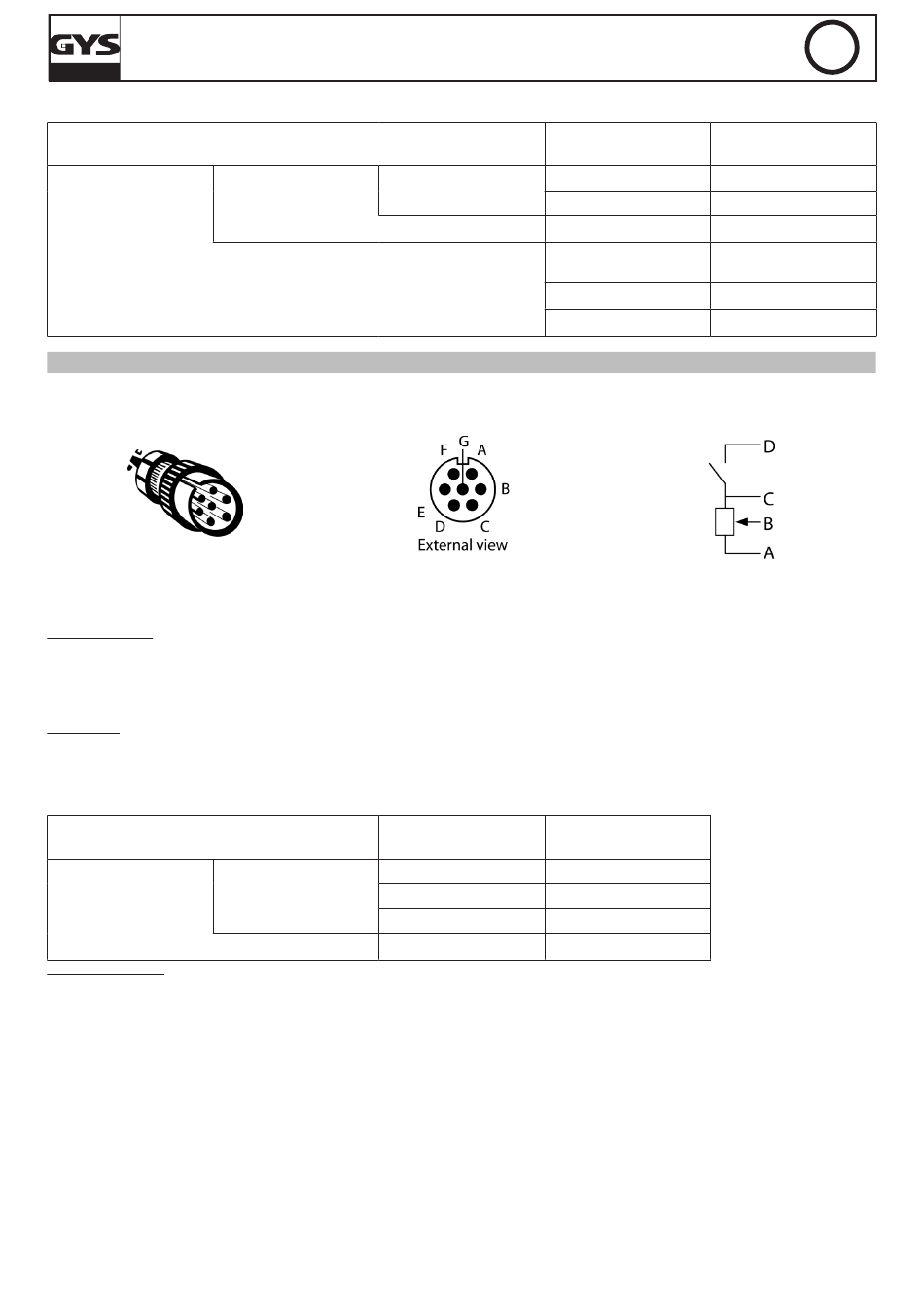

Schemi elettrici in funzione dei comandi
a distanza
associée
A
B
C
D
