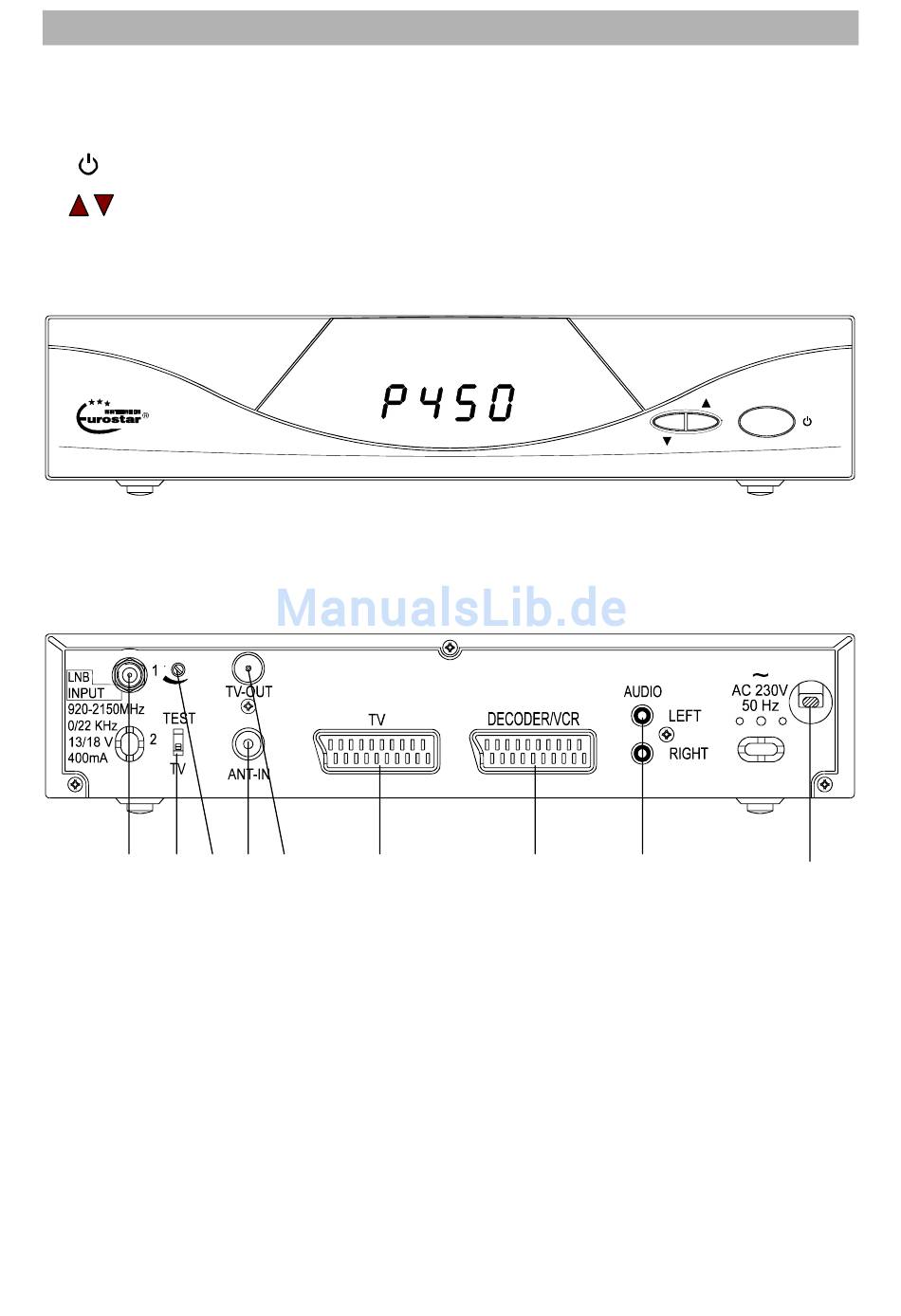

Bedienelemente und Anschlüsse
Bedienelemente und Anschlüsse
Vorderansicht
1.
Standby EIN/AUS (Stromsparbetrieb)
2.
a) Schrittweise Programmwahl
b) Aufruf des Setup-Menüs: Gleichzeitiges drücken (im Standby)
P450
3.
Anzeigefeld (aktueller Programmplatz)
1
2
3
Rückansicht
1) LNB INPUT: Anschluss für das SAT-Antennen-
kabel
2) TEST/TV: Einschalten des Testbildgenerators -
Testbild nur am Ausgang TV-OUT - bei richtiger
Einstellung des Fernsehgerätes werden zwei
weiße Balken dargestellt.
3) Einstellschraube für das HF-Ausgangssignal von
Kanal 30...39 (voreingestellt Kanal 38)
4) ANT-IN: Anschluss für die VHF/UHF-Antenne
5) TV-OUT: Anschluss für das Antennenkabel zum
Fernsehgerät
6
4
5
6
7
6) TV: SCART-Buchse für den Anschluss ans Fern-
sehgerät (Audio- und Video)
7) DECODER/VCR: SCART-Buchse für Anschluss
eines Videorecorders oder Decoders
8) AUDIO LEFT RIGHT: Tonausgang für eine Ste-
reoanlage (Cinch).
9) Netzanschluss: 230 V 50 Hz
8
9
