Produktbeschreibung
TPC35 Anzeige- und Bediengerät
Anwendung

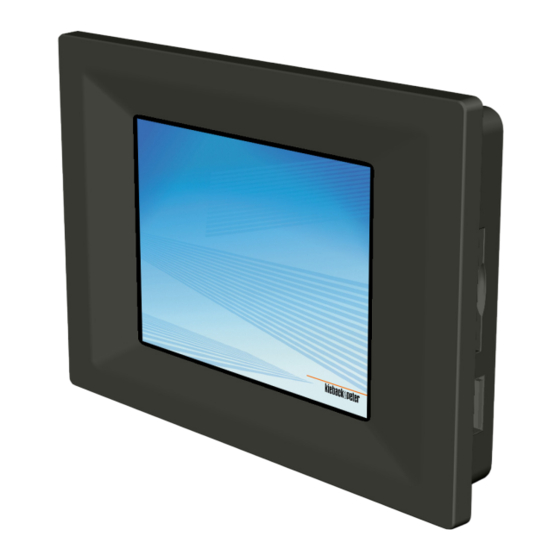

Das TPC35 ist ein abgesetztes Anzeige- und Bedien-
gerät für BMR410 und DDC420. Es verfügt über einen
farbigen TFT-Touchscreen mit einer Bildschirmdiago-
nalen von 3,5" / 8,9 cm.
Zur direkten Kommunikation mit einem oder mehreren
BMR410 oder DDC420 verfügt das TPC35 über eine
integrierte Ethernet-Schnittstelle.
Das TPC35 eignet sich für den Frontplatteneinbau.
Mit dem TPC35 können bis zu 3 Automationsstationen
bedient werden.
Die Benutzerführung steht in 12 Sprachen zur
Verfügung. (Deutsch, Englisch, Französisch, Italienisch,
Lettisch, Niederländisch, Polnisch, Russisch, Schwe-
disch, Spanisch, Tschechisch und Ungarisch)
