Invacare Aquatec Pure Gebrauchsanweisung Seite 150

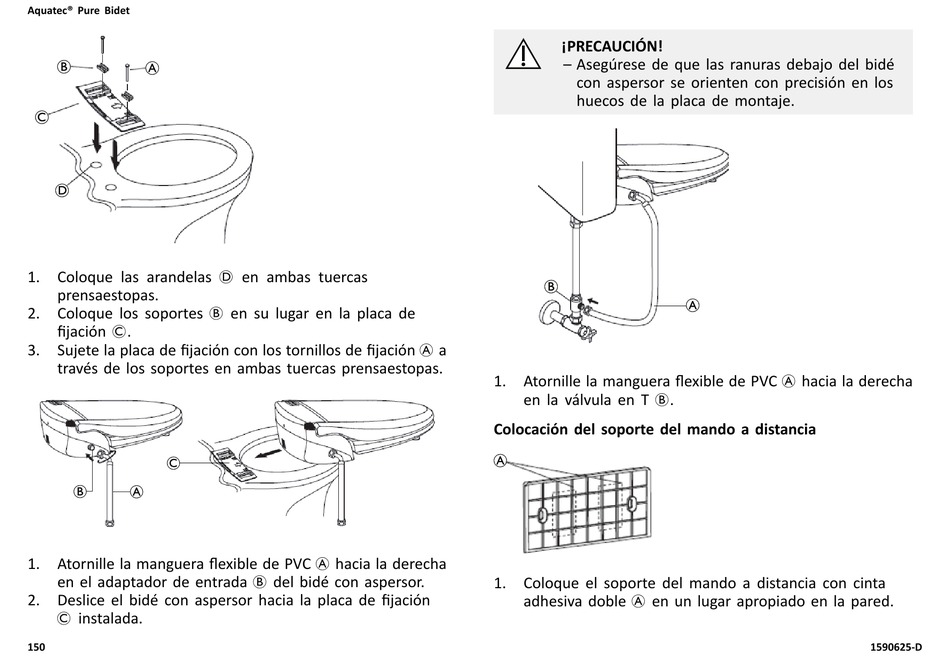

Aquatec® Pure Bidet
B
A
C
D
1. Coloque las arandelas D en ambas tuercas
prensaestopas.
2. Coloque los soportes B en su lugar en la placa de
fijación C.
3. Sujete la placa de fijación con los tornillos de fijación A a
través de los soportes en ambas tuercas prensaestopas.
C
B A
1. Atornille la manguera flexible de PVC A hacia la derecha
en el adaptador de entrada B del bidé con aspersor.
2. Deslice el bidé con aspersor hacia la placa de fijación
C instalada.
150
¡PRECAUCIÓN!
– Asegúrese de que las ranuras debajo del bidé
con aspersor se orienten con precisión en los
huecos de la placa de montaje.
B
1. Atornille la manguera flexible de PVC A hacia la derecha
en la válvula en T B.
Colocación del soporte del mando a distancia
A
1. Coloque el soporte del mando a distancia con cinta
adhesiva doble A en un lugar apropiado en la pared.
A
1590625-D
