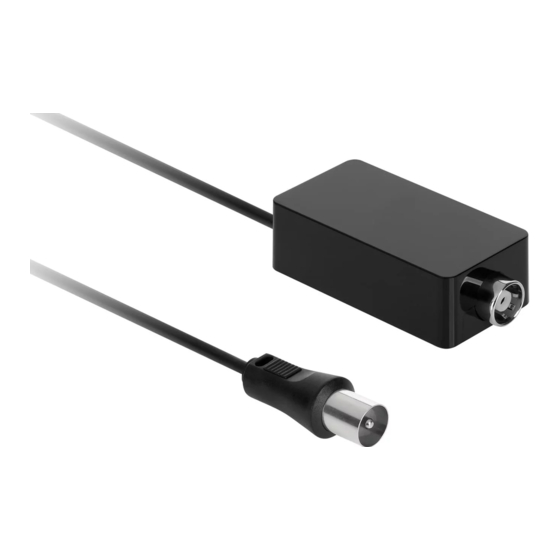

Cabletech ANT0634-W Handbuch

SiCHErHEiTSanLEiTunGEn
Lesen Sie die gesamte Bedienungsanleitung bevor Sie mit der Installation und Montage beginnen
und heben diese auf für späteres nachschlagen.
• Eine unsachgemäße, instabile Installation kann zu Schäden oder Verletzungen führen. Der Hersteller dieses
Produktes haftet nicht für Schäden / Verletzungen, die durch unsachgemäße Handhabung und Installation
des Gerätes verursacht werden. Bei der Installation müssen Sicherheitsausrüstung und geeignetes Werkzeug
verwendet werden. Dieses Produkt sollte von qualifiziertem Fachpersonal mit angemessenen mechanischen
Fähigkeiten und gemäß dieser Bedienungsanleitung installiert werden.
• Prüfen Sie vor der Verwendung, ob das Produkt und seine Teile nicht beschädigt sind. Benutzen Sie dieses
Gerät nicht, wenn es beschädigt ist.
• Verwenden Sie nur autorisiertes Zubehör.
• Stellen Sie die Antenne nicht in unmittelbarer Nähe von Geräten und Konstruktionen auf, die Störungen
verursachen können, z.B. andere Geräte für die drahtlose Verbindung.
• Alle Kabel des Geräts sollten so verlegt werden, dass sie nicht eingeklemmt oder gequetscht werden können.
• Halten Sie das Gerät außerhalb der Reichweite von Kindern. Dieses Produkt ist kein Spielzeug.
• Verstärker und Netzgerät der aktiven Antenne sind für den Gebrauch in Innenräumen vorgesehen - schützen
Sie diese vor Wasser und Feuchtigkeit.
• Versuche nicht, dieses Gerät selbst zu reparieren / verändern / auseinander nehmen. Bei Beschädigung wenden Sie sich
an einen autorisierten Kundendienst für Überprüfung oder Reparatur. Alle Änderungen durch den Benutzer am Produkt
vorgenommen, stellen ein Risiko von Verletzungen oder Beschädigung dar und führen zum Verlust der Garantie.
inSTaLLaTion
1. Verwenden Sie ein Antennenkabel, um den Verstärker an die Antenne anzuschließen. Danach den Verstärker
an das Netzgerät anschließen.
2. Schließen Sie anschließend den Verstärker mit einem Antennenkabel an den TV-Empfänger an.
3. Verbinden Sie das Netzgerät mit der Steckdose.
TECHniSCHE DaTEn
Frequenzbereich: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Kanäle: 5-12; 21-60
Impedanz: 75 Ohm
Verstärkung: 20 dB
Rauschzahl: <3,5 dB
Betriebsanzeige
Einfache Installation
Der Hersteller behält sich das Recht vor, Produktübersicht, Technische Daten und Bedienungsanleitung ohne
vorherige Ankündigung zu ändern.
Deutsch
Korrekte Entsorgung dieses Produkts (Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem
separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an,
dass es nach seiner Lebensdauer nicht zusammen mit dam normalem Haushaltsmüll entsorgt werden darf.
Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit
nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung
von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde,
oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des
Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
Hergestellt in China für LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1, 08-400 Miętne.
ANT0634-W_manual_v3_02-03-2020.indd 1
DE
Netzgerät:
Eingangsspannung: 100-230 V AC
Ausgangsspannung: 5 V DC / 550 mA
Ausgangsleistung: 2,75 W
Durchschnittliche aktive Effizienz: 72,1%
Leerlaufleistung: 0,06 W
Set beinhaltet: Verstärker, Netzgerät
SafETy inSTruCTionS
Read this instruction manual and keep it for future reference.
• Improper, unstable installation may result in damage or injury. Producer does not claim liability for any damages/
injuries caused by inappropriate installation and handling. Use only for the purpose intended as indicated in this
user's manual. Safety gear and proper tools must be used during installation. This product should be installed
by qualified professional with proper mechanical skills and acknowledged with this instruction manual.
• Before use, check whether the product and its parts are not damaged in any way. Do not use this device if it's damaged.
• Use only authorized accessories.
• Avoid placing the antenna in direct vicinity of devices and constructions which may cause interference, e.g.
other devices for wireless connectivity.
• All cables of the device should be routed so that they are secured from being pinched or squeezed.
• Keep away from children, this product is not a toy.
• Amplifier and power adapter of the active antenna are for indoor use - protect them from water and humidity.
• Do not disassemble / repair / modify this device yourself. In case of damage, contact authorized service point for check-
up or repair. Any modifications implemented by user in the product pose risk of injury or damage and void warranty!
inSTaLLaTion
1. Use antenna cable to connect amplifier to antenna; later plug amplifier to power adapter.
2. Next, connect the amplifier to TV receiver with antenna cable.
3. Connect the power adapter to power supply socket.
TECHniCaL DaTa
Frequency Range: (VHF) 174-230 MHz, (UHF) 470-790 MHz Power adaptor:
Channels: 5-12; 21-60
Impedance: 75 Ohm
Gain: 20 dB
Noise Figure: < 3,5 dB
Power on indicator
Easy installation
Producer reserves rights to change product overview, specifications and manual instruction without prior notice.
English
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in the European Union and other European countries with separate collection systems) This marking
shown on the product or its literature, indicates that it should not be disposed with other household wastes at the
end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste
disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable
reuse of material resources. Household users should contact either the retailer where they purchased this
product, or their local government office, for details of where and how they can take this item for environmentally
safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
Made in China for LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1, 08-400 Miętne.
ANT0634-W
En
User manual
Input voltage: 100-230 V AC
Output voltage: 5 V DC / 550 mA
Output power: 2,75 W
Average active efficiency: 72.1%
No-load power consumption: 0,06 W
Set includes: amplifier, power adaptor
02.03.2020 09:31:13
