Audioeingänge:
Hier schließen Sie das zu bearbeitende Signal an.
Der T-Rackonizer besitzt Hi-Z (Hochimpedanz) Eingänge. Das bedeutet,
dass Sie Instrumente wie E-Gitarre oder Bass direkt anschließen können,
ohne Klangverluste zu erleiden. Die Gain Reserve reicht aus, um ein
Gitarrensignal so zu verstärken, dass es die Filter treiben kann.
Aber auch unsymmetrische Line-Level Signale praktisch jeden beliebigen
Pegels können Sie anschließen.
Audioausgänge:
Hier liegen die Ausgangssignale der beiden Filter an.

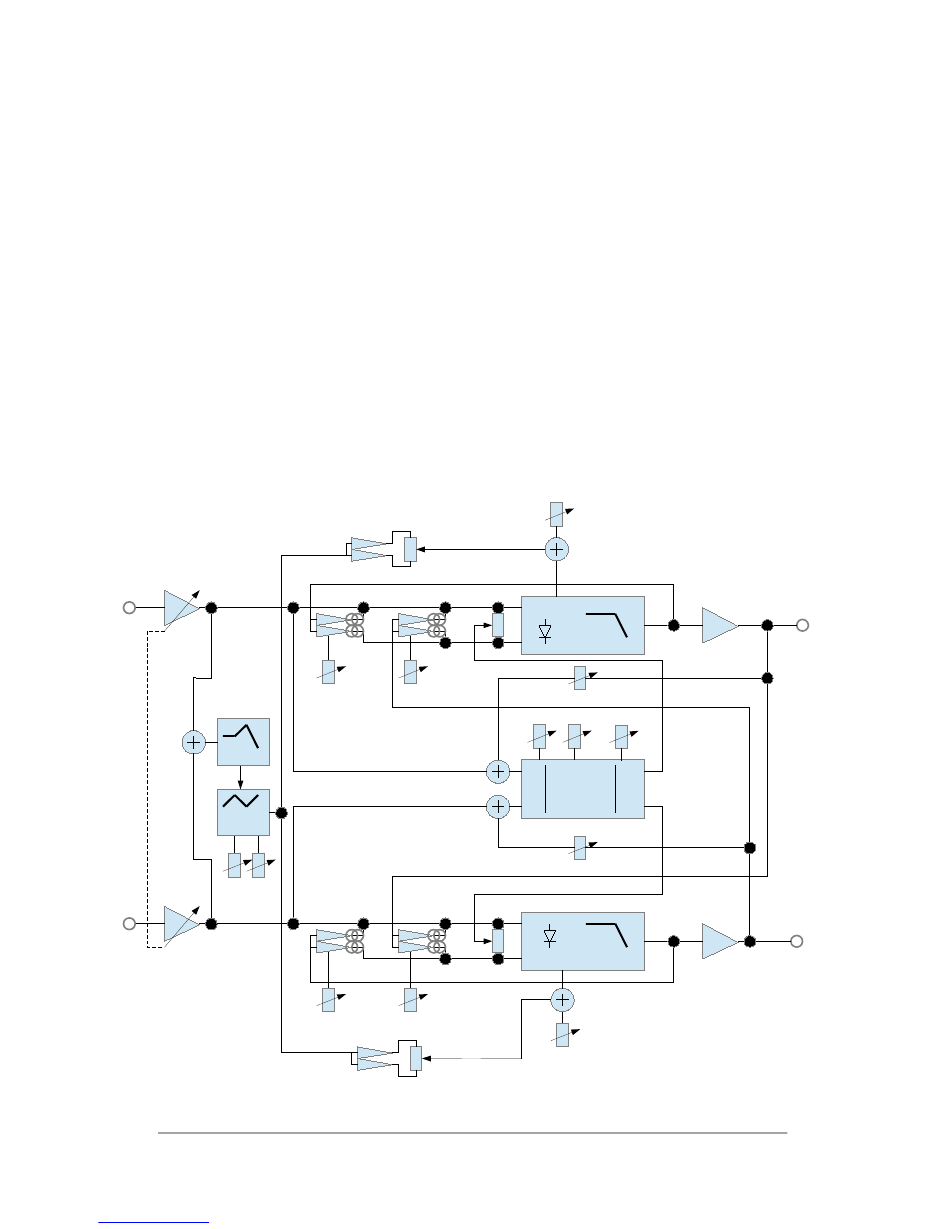

T-RACKONIZER BLOCK DIAGRAM
