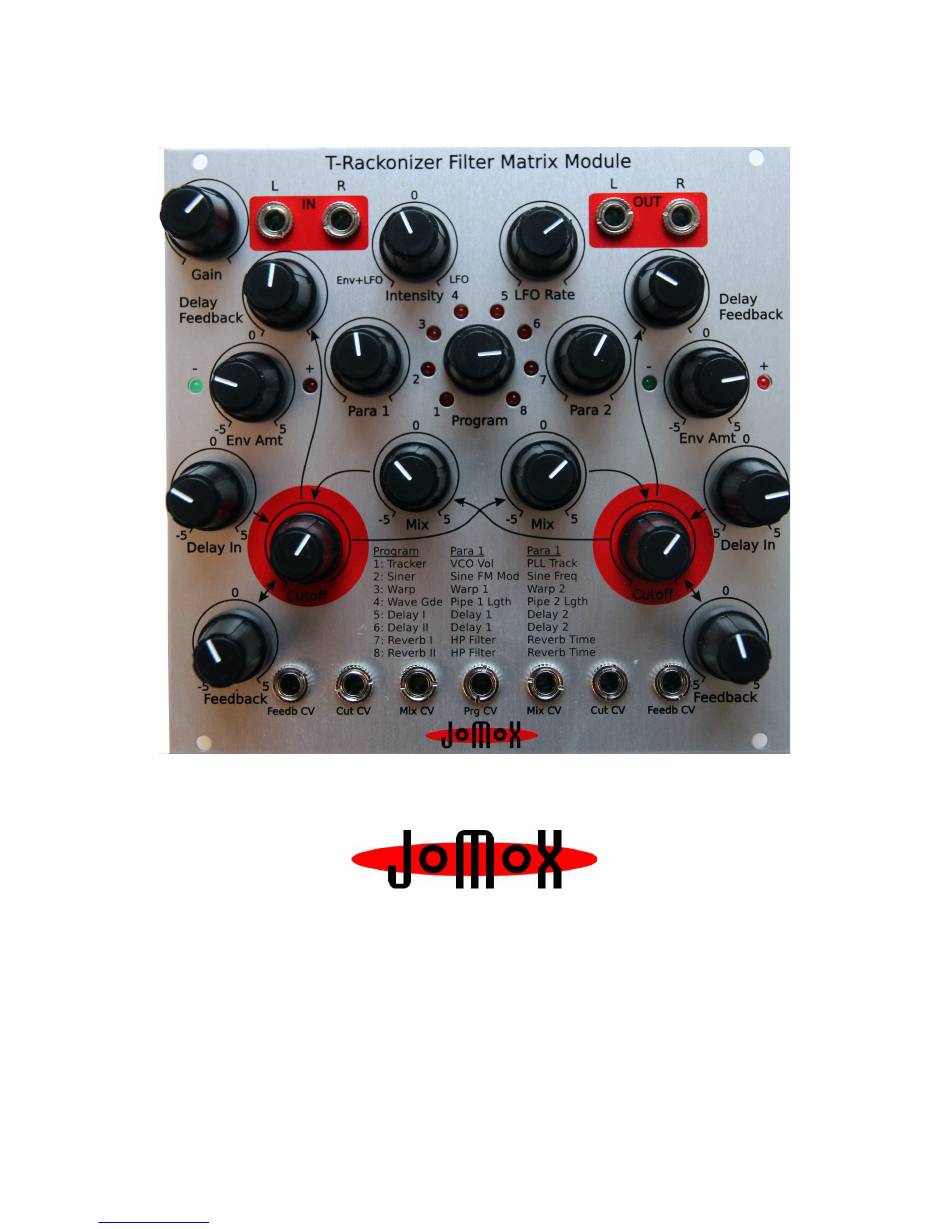

- Seite 1 T-RACKONIZER EURO RACK FILTER MATRIX MODULE Operating Manual Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 T-RACKONIZER EURO RACK FILTER MATRIX MODUL Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 Wir freuen uns, dass Sie sich für einen T-Rackonizer von Jomox entschieden haben und wünschen Ihnen viel Freude mit dem Gerät! Der T-Rackonizer ist die Euro-Rack Version unseres äußerst erfolgreichen T-Resonators, der sich in den letzten Jahren sehr gut verkauft hat. Er war ursprünglich die kleinste mögliche Implementierung des experimentellen...
- Seite 19 ● Ferner enthält der T-Rackonizer noch einen Sinus-LFO, der sowohl freilaufend sein kann als auch mit der Audio-Hüllkurve überlagert werden kann. Alles wird über einen einzigen Regler eingestellt. In der Mittenposition ist das Amount 0, nach links ist es Hüllkurve mit LFO, nach rechts LFO allein.
- Seite 20 Installation Schalten Sie vor dem Einsetzen des Moduls das Eurorack aus! Auf der Rückseite des T-Rackonizers finden Sie folgende Anschlüsse: T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
-
Seite 21: Installation Im Euro-Rack
12 Volt bei einer Stromaufnahme von maximal 130mA an +12V und etwa 70mA an -12V. Die beim A-100 Doepfer-Bus optionalen +5 Volt und das CV/Gate über den Bus sind im Jomox-Modul nicht verdrahtet und werden nicht benötigt. Andere 10-pin Systeme können verwendet werden, wenn nur der untere Teil des 16-Pin Steckers bestückt wird. - Seite 22 Dann montieren Sie das ganze Modul auf den Gewindeschienen mit den mitgelieferten M3-Schrauben. T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 23 Audioeingänge: Hier schließen Sie das zu bearbeitende Signal an. Der T-Rackonizer besitzt Hi-Z (Hochimpedanz) Eingänge. Das bedeutet, dass Sie Instrumente wie E-Gitarre oder Bass direkt anschließen können, ohne Klangverluste zu erleiden. Die Gain Reserve reicht aus, um ein Gitarrensignal so zu verstärken, dass es die Filter treiben kann.
-
Seite 24: Bedienelemente Analogteil
Hier stellen Sie die Empfindlichkeit des Eingangs ein. Wenn das Signal übersteuert, leuchten alle 8 LEDs in der Programm-Auswahl auf. Das Gerät ist allerdings unempfindlich gegen Übersteuerung. Sie können das Verzerren der Filter auch kreativ nutzen, ohne dass der T-Rackonizer hiervon Schaden nimmt. LFO Intensity: Hiermit stellen Sie die Intensität des LFO/Envelope-Signales ein. - Seite 25 Mittelstellung ist die Intensität null. Durch diese Regler können Sie das Cross-Feedback beider Filter individuell einstellen. Je nach Einstellung der anderen Parameter können manchmal schon kleine Abweichungen von der Mittelstellung zu recht extremen T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 26 Bass-Signalen oder Rückkoppelungen kommen, die unter Umständen Ihre Lautsprecher oder Ihre Ohren schädigen könnten! Wenn Sie unerfahren in der Bedienung des T-Rackonizers sind, dann verwenden Sie bitte einen Limiter oder leisere Einstellungen! T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 27 One long delay + Delay 1 Delay 2 one short delay 3ms-1s 0.6-60ms Reverb I Reverb program 1 HP Filter Reverb LP Filter Time Reverb II Reverb program 2 HP Filter Reverb LP Filter Time T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 Sie auch hier durch Phasendrehung oder -verdoppelung der beiden Delay-Stränge interessante Effekte erzielen. Delay Feedback (1+2): Stellt die Rückkoppelung vom Filterausgang auf den Eingang des Digital- Delays ein. Am linken Anschlag ist die Intensität null. T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
-
Seite 29: Cv-Gesteuerte Parameter
CV-Gesteuerte Parameter Im Gegensatz zum T-Resonator verwendet der T-Rackonizer eine CV- Steuerung (CV = Control Voltage = Steuerspannung) für die wichtigsten Parameter. Das Signal wird nicht durch ein Potentiometer abgeschwächt, sondern durch einen VCA (Voltage Controlled Amplifier = Spannungsgesteuerter Verstärker). Die Regler erzeugen tatsächlich nur eine Steuerspannung, die an die Schaltkreise weitergegeben wird. - Seite 30 Mittelstellung und 10 Volt für den Maximalwert. Da die meisten CV-Sequenzer aber nur etwa 0-5 Volt liefern, müssen Sie den Mix- Regler voll öffnen um den ganzen Bereich zu überdecken. T-Rackonizer Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
- Seite 31 LFO Intensity auf 3 Uhr Position, LFO Rate etwa auf 11 Uhr und Gain auf Mittelstellung. Wenn Sie nun ein Signal an die beiden Eingänge anlegen und an den beiden Cutoff-Regler drehen, verhält sich der T-Rackonizer wie ein ganz gewöhnliches Tiefpassfilter. Nun wenden wir uns den Feedback Reglern zu. Eine Rechtsdrehung sorgt für typisches Resonanz-Gezwitscher, ganz anders verhalten sich die Filter...
