Regelungsmodus "Hoch" : Wenn der pH-Wert nach oben driftet und den Sollwert überschreitet,
wird die Dosierpumpe eingeschaltet und eine Säure wird dosiert, um den pH-Wert abzusenken. Die
Pumpe bleibt eingeschaltet, bis der pH-Wert auf den Sollwert minus dem Hysteresewert abgesunken
ist. Danach wird die Pumpe abgeschaltet.
Regelungsmodus „Tief": Wenn der pH-Wert absinkt und den Sollwert unterschreitet, wird die
Dosierpumpe eingeschaltet und eine Base wird dosiert, um den pH-Wert zu erhöhen. Die Pumpe
bleibt eingeschaltet, bis der pH-Wert auf den Sollwert plus dem Hysteresewert angestiegen ist.
Danach wird die Pumpe abgeschaltet.
Die typische Installation für Badebecken verwendet den Regelungsmodus „Hoch" mit Säuredosie-
rung.
BL101 arbeitet in ähnlicher Weise bei der Regelung des Redox-Wertes, indem eine Chlorchemikalie
dosiert wird, um den Redox-Wert zu erhöhen
Die typische Installation für Badebecken verwendet den Regelungsmodus „Tief" mit Dosierung von
Natriumhypochlorit.

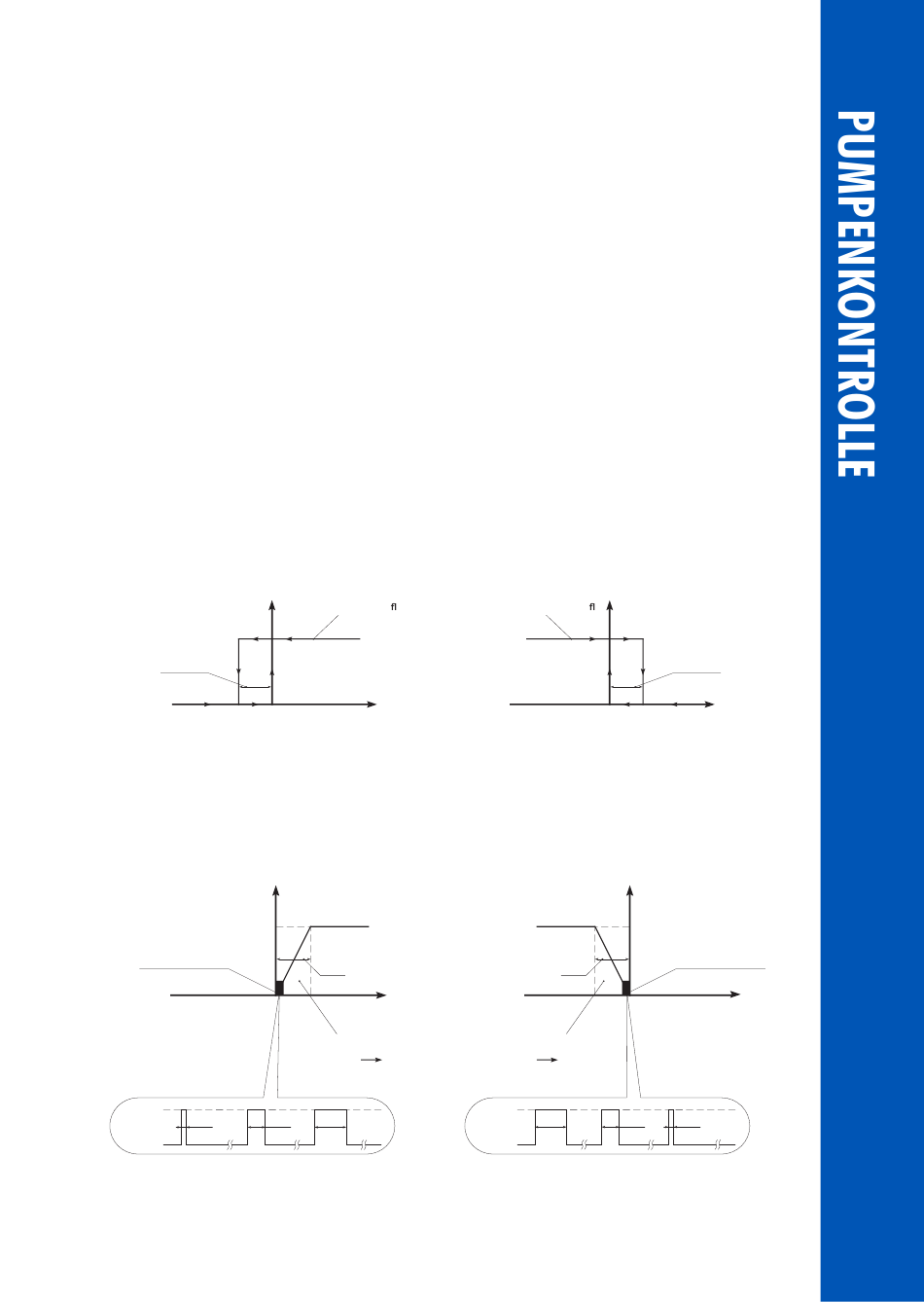

Regelmodus Hoch, BL100
Pumpe läuft kontinuierlich
Pumpenstatus
mit eingestelltem Durch uss
Hysterese
Sollwert

PROPORTIONALREGELUNG

Wenn der Regelungstyp "Prop(ortional)" eingestellt ist, hängt die Dosierzeit von der Differenz des
gemessenen pH/Redox-Wertes und dem eingestellten Sollwert ab.
Proportionalregelung
mit Regelmodus Hoch und Band wie abgebildet
100%
Zeit
Proportional-Modus
mit 0,25L/h
0,25L/h
15% 50%
Ein/Aus Regelung
Pumpe läuft
Pumpe läuft nicht
Messwert
Regulator
Ausgang
Flussrate
Gesetzter Wert
Band
Soll-
Messwert
wert
Geschw. proportional
Flussrate
0,25L/h Einstellung
0,3÷3,5L/h
90%
Regelmodus Tief, BL100
Pumpe läuft kontinuierlich
Pumpenstatus
mit eingestelltem Durch .
Pumpe läuft
Pumpe läuft nicht
Sollwert
Proportionalregelung
mit Regelmodus Tief und Band wie abgebildet
Regulator
Ausgang
Flussrate
100%
Gesetzter
Wert
Band
Soll-
wert
Geschw. proportional
Flussrate
0,25L/h Einstellung
3,5÷0,3L/h
0,25L/h
90%
50%
Hysterese
Messwert
Zeit
Proportional-Modus
mit 0,25L/h
Messwert
15%
