DURCHFLUSSZELLE INSTALLIEREN

Achtung: Der maximale Druck für Durchflusszelle und Elektrode beträgt 3 bar. Bei stärkeren Druckver-
hältnissen im System muss der Druck entsprechend reduziert oder eine eigene Pumpe für die Durchfluss-
zelle montiert werden.
In einer Durchflusszellenkonfiguration fließt das Wasser vom Einlassventil zur Durchflusszelle und
kehrt über das Auslassventil in die Leitung zurück.
Befolgen Sie zur Montage des Sattels für das Einlass- und Auslassventil der Durchflusszelle die
Montageempfehlungen für den Sattel (s. o.)

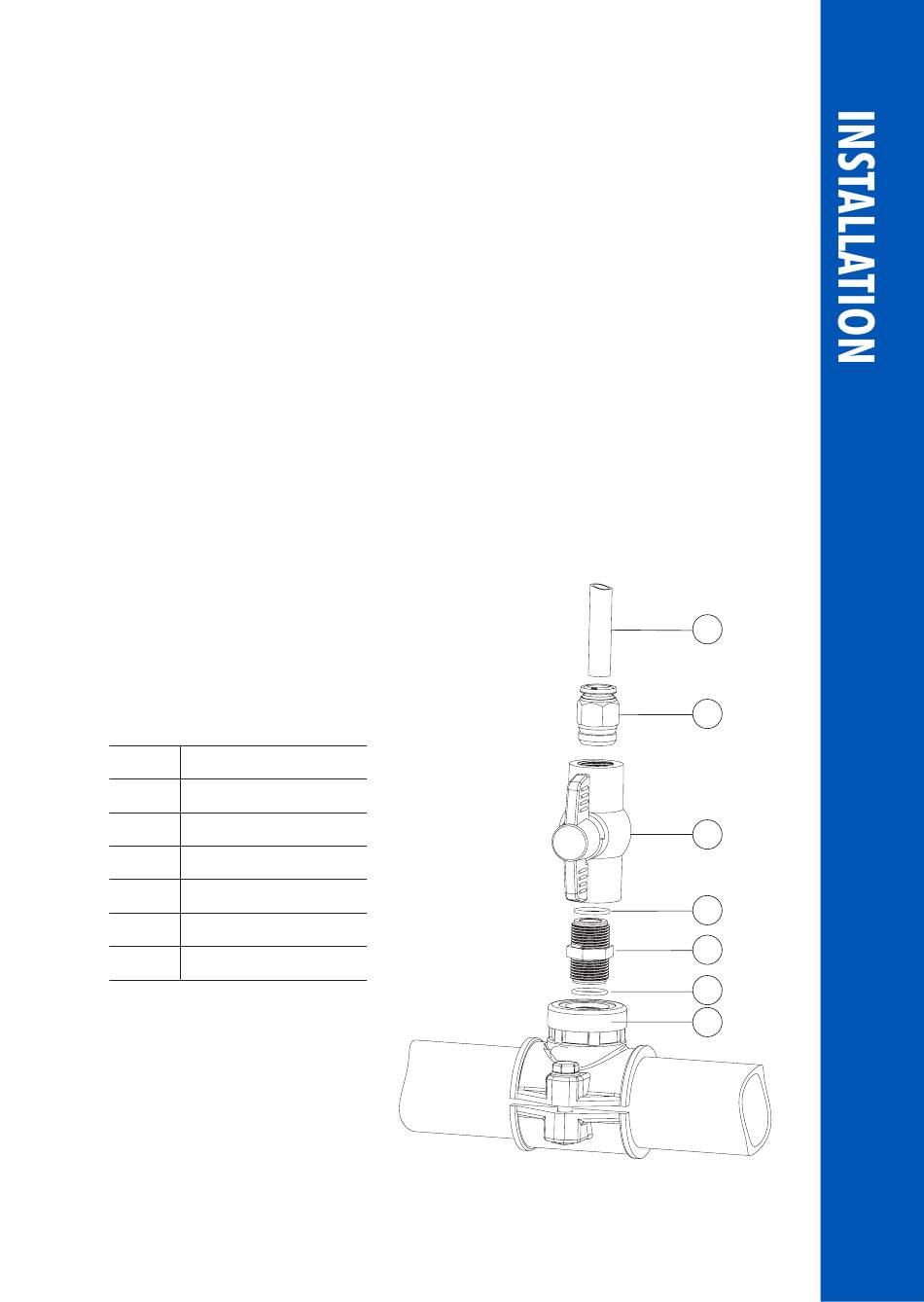

Einlass- und Auslassventil wie in untenstehender Zeichnung zusammensetzen:
1. Die beiden O-Ringe (2) dünn einfetten und von beiden Seiten auf das Verbindungsstück (1)
aufsetzen.
2. Verbindungsstück in den Sattel einschrauben (3).
3. Ventil (4) auf das obere Ende des Verbindungsstücks aufsetzen und sicher verschrauben. Ventil
so ausrichten, dass es nach Einbau der Durchflusszelle von vorne bedient werden kann.
4. Schlauchverbindungsstück (5) vorsichtig auf das Ventil aufschrauben. O-Ring dabei nicht
beschädigen.
5. Schlauch (6) in das Schlauchverbindungsstück (5) einführen.

Position Berschreibung

1 Verbindungsstück
2 O-ring
3 Sattel
4 Ventil
5 Schlauchverbindungsstück
6 Schlauch
