INSTALLATIONSCHEMATA

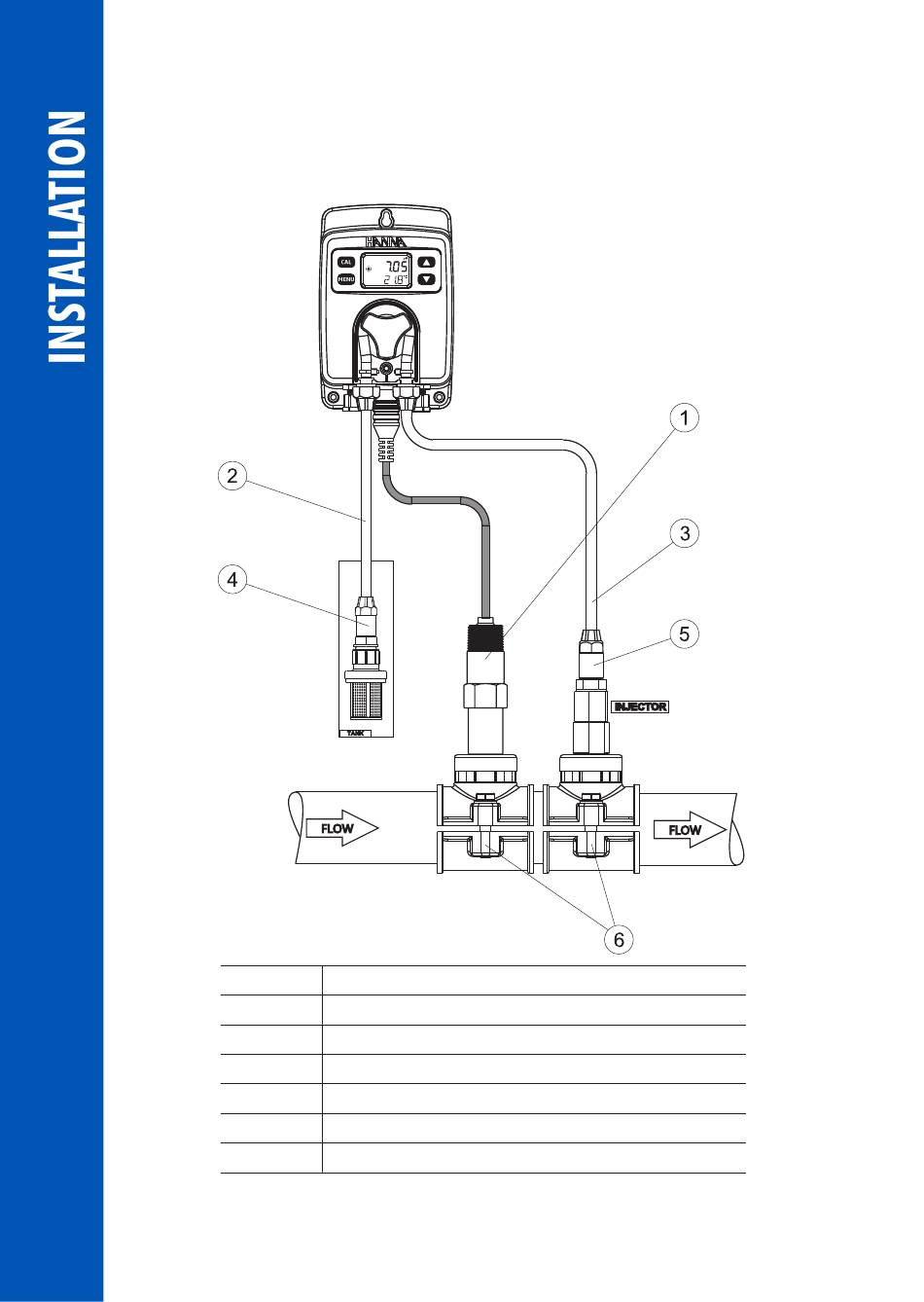

Die folgenden Schemata zeigen die Leitungs- und die Durchflusszelleninstallation.
LEITUNGSINSTALLATION, ÜBERSICHT UND STÜCKLISTE
Position
1
2
3
4
5
6
20
Beschreibung
Sonde
Flexibler PVC-Schlauch
Starrer PE-Schlauch
Ansaugfilter
Injektor, 1/2" Gewinde
Montagesattel für Ø 50 mm Rohr mit 1/2" Gewinde
