MONTAGESATTEL INSTALLIEREN (LEITUNGSMONTAGE)

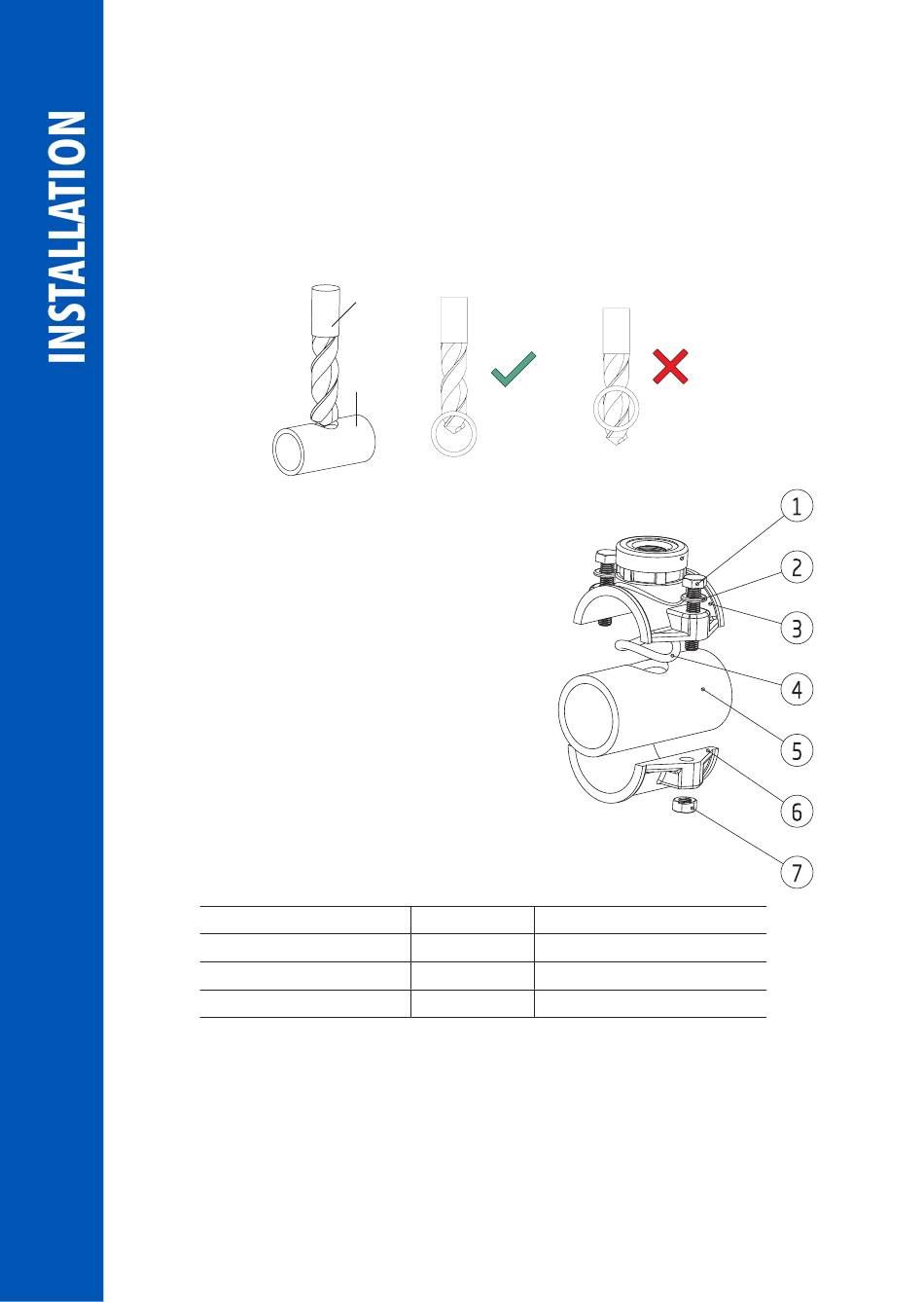

1. Für die Leitungsmontage bohren Sie mit Bohrer ein Loch an der gewünschte Stelle in die
Leitung. Hier wird der Montagesattel montiert (s. untenstehende Tabelle für Bohrungsdurch-
messer und Rohrstärken).
2. Den obereren Teil des Sattels (3) mit Dichtung (4) über
dem Loch in der Leitung(5) montieren.
3. Den unteren Teil des Sattels (6), zusammen mit den
eingesetzten Muttern (7) gegenüber montieren.
4. Schrauben (1) mit Unterlegscheiben (2) beidseitig in
den Sattel einsetzen und mit den Muttern befestigen.
5. Alle Schrauben zunächst von Hand befestigen, danach
vorsichtig mit einem Schraubenschlüssel festziehen.
6. O-Ring (8) oben in den Sattel einsetzen
22
Drill
Pipe
Rohrdurchmesser
Ø 50 mm
Ø 63 mm
Ø 75 mm
Gewindegröße Bohrungsdurchmesser
½" 20 mm - 25,4 mm / 0,79" - 1,00"
½" 20 mm - 25,4 mm / 0,79" - 1,00"
½" 20 mm - 25,4 mm / 0,79" - 1,00"
