SONDE INSTALLIEREN (DURCHFLUSSZELLE)

1. Schutzkappe der Elektrode entfernen und den richtigen Sitz des O-Rings (2) überprüfen.
Elektrode durch die Überwurfmutter (13) führen. Adapter (12) vorsichtig auf die Elektrode
schrauben. Den O-Ring dabei nicht beschädigen!
2. Die Sonde (1) vorsichtig in den Durchflusszellenadapter (3) einsetzen. O-Ring dabei nicht
beschädigen!
3. Sonde festdrehen, bis sie dicht mit der Durchflusszelle verschraubt ist.
4. Den vom Auslassventil am Rohrsattel kommenden Schlauch (5) so zuschneiden, dass er von
diesem Auslassventil bis zum Auslass der Durchflusszelle (4) reicht. Schlauchende mit dem
Ellbogenstück (4) verbinden.
5. Den vom Einlassventil am Rohrsattel kommenden Schlauch (7) so zuschneiden, dass er von
diesem Einlassventil bis zum den Einlass der Durchflusszelle (6) reicht. Schlauchende mit dem
Ellbogenstück (6) verbinden.

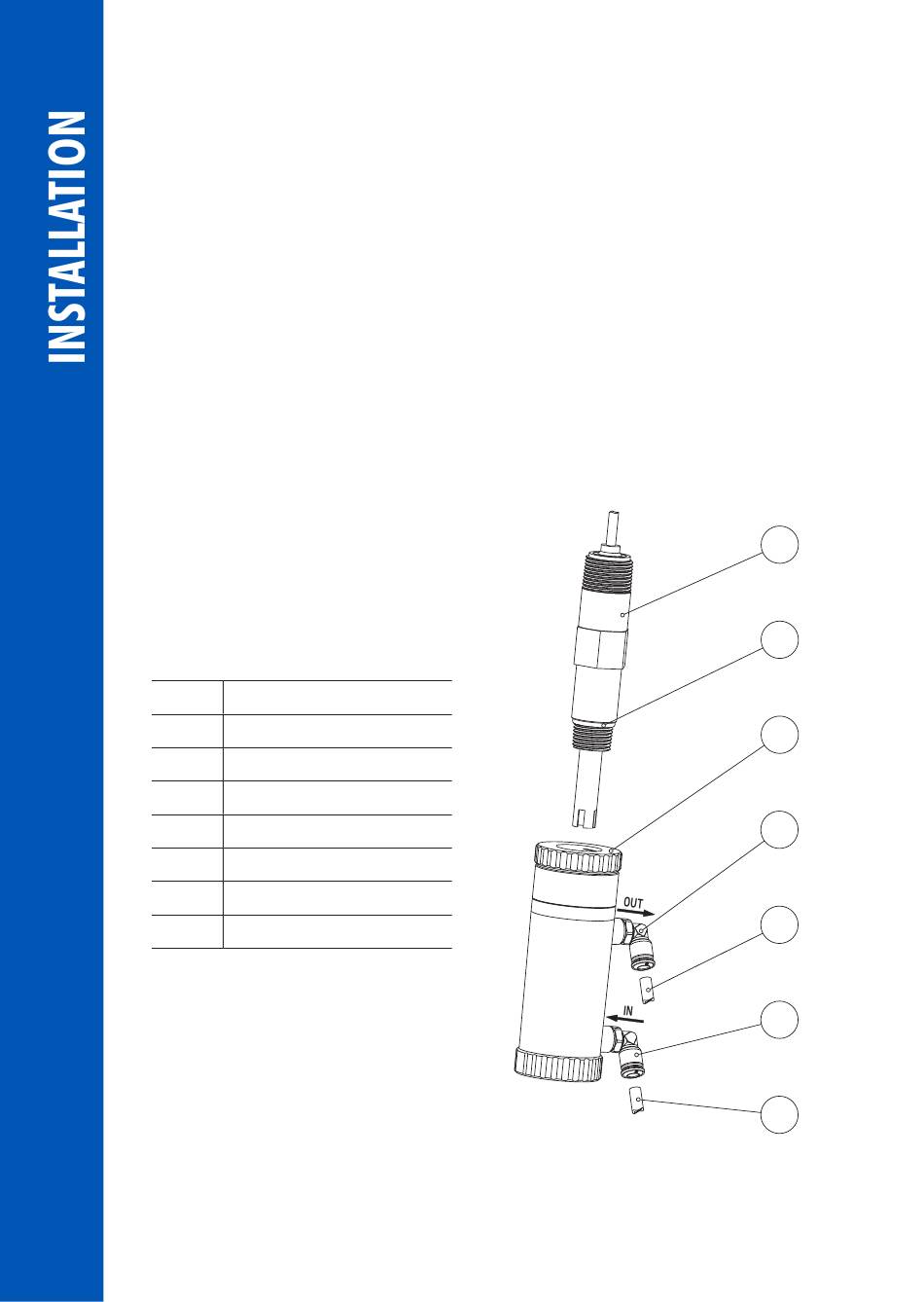

Position Beschreibung
1 Sonde
2 O-ring
3 Durchflusszellenadapterr
4 Ellbogenstückl, Auslass
5 Schlauch
6 Ellbogenstück, Einlass
7 Schlauch
Hinweis: Die Sonde muss vor Einbau in die Durchflusszelle vorbereitet und kalibriert werden.
26
1
2
3
4
5
6
7
