Anschließen
Positionen am RG 10:
F :
6 Erde (PE)
G :
1 Einstellen (Soll-Wert)
H :
2 Raumtemp (Ist-Wert)
Anschluss RG 10 wie folgt: (Siehe entsprechen-
de Montage- und Bedienungsanweisung für die
Klemmpositionen.)
FIGHTER 300/301/400/401
F -> Klemme 14, F
G -> Klemme 14, G Kanal 4
H -> Klemme 14, H Kanal 5
FIGHTER 310P/410P
F -> Klemme 14, 4
G -> Klemme 14, 5 Kanal 15
H -> Klemme 14, 6 Kanal 16
FIGHTER 360P
F -> Klemme 14, 13
G -> Klemme 14, 16
H -> Klemme 14, 12
EVC 240, EVP 270
F -> Klemme 14, –
G -> Klemme 14, Soll
H -> Klemme 14, Ist
EVC 13
F -> Klemme 14, 4
G -> Klemme 14, 5
H -> Klemme 14, 6
FIGHTER 1140/1240/1250
F -> Klemme X1, 4
G -> Klemme X1, 14
H -> Klemme X1, 3
FIGHTER 1330
F -> Klemme X1, 13
G -> Klemme X1, 14
H -> Klemme X1, 12
ACHTUNG!
Eingriffe hinter fest verschraubte Luken
dürfen nur im Beisein eines kompetenten
Installateurs geschehen.
6
Downloaded from www.Manualslib.com
6 1 2
F G H
Rumsgivare, RG 10
6 1 2
F G H
Externt telefonmodem
erhålls ej av Nibe
potentialfri
14
14
14

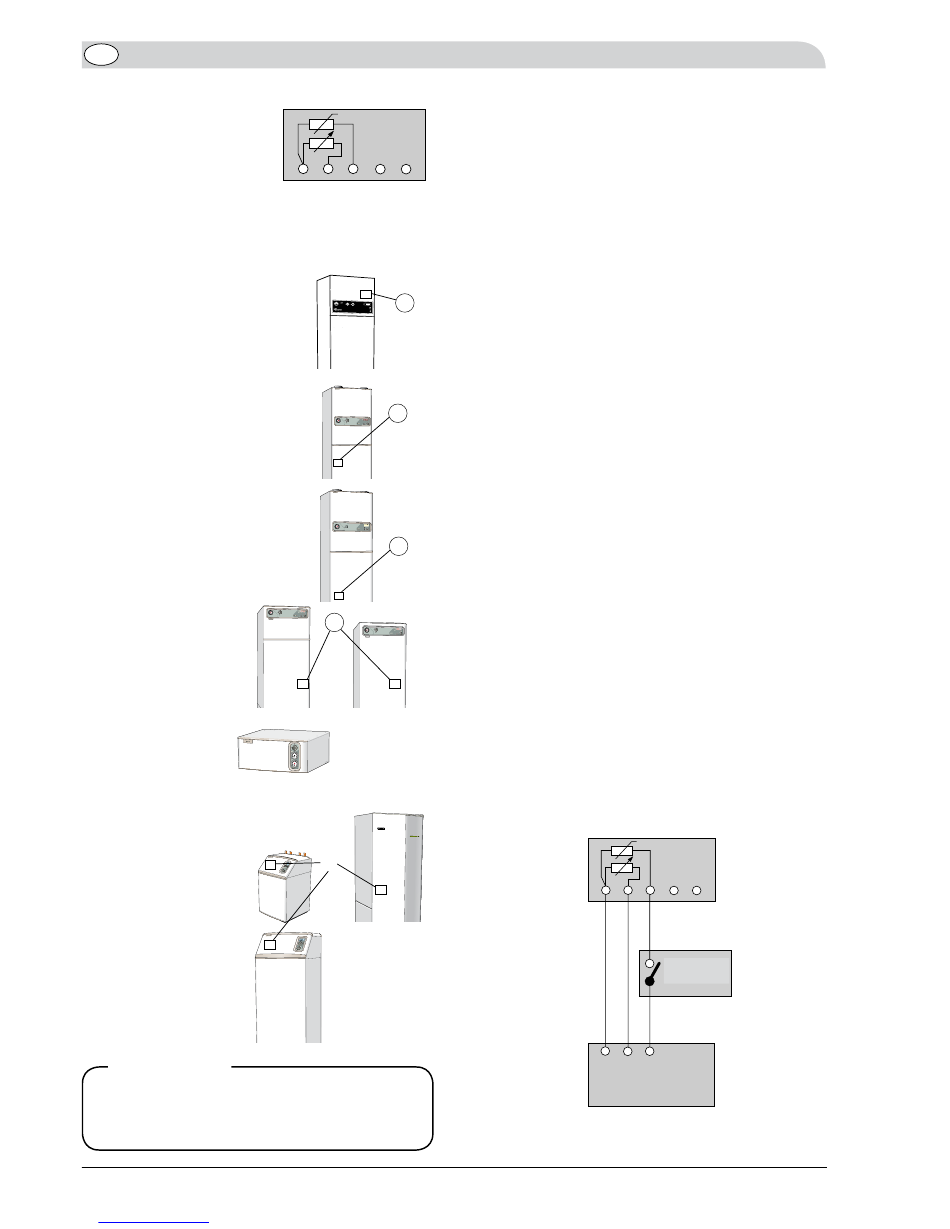

Klemme 14 befin det
sich hinter der linken
Luke im Elek tro-
Schaltgehäuse.
X1
Klemme X1 befindet
sich auf der EBV-Karte
(2) im FIGHTER
1140/1240/1250/1330.
manuals search engine
Einjustieren nach erfolgter Installation
Der Raumfühler bewirkt in erster Hand die Korrektur der
Raumtemperatursenkung, die auf andere Umstände als
das Ändern der Außentemperatur zurück-zuführen ist, z.B.
Rundsteuerung.
Der Raumfühler wird an den Temperaturregler des je-
weiligen Heizgerätes angeschlossen. Die gewünschte
Raumtemperatur ist mit dem Drehpotentiometer des
Raumfühlers einzustellen. Ziffer „5" entspricht einer
Raumtemperatur von 21° C. Diese kann bei allen vorge-
nannten NIBE-Heizgeräten im Anzeigen display abgelesen
14
werden, außer beim EVC 13.
Der Raumfühler korrigiert die Heizkurve und somit wird
die Vorlauftemperatur geändert. Voraussetzung für
ein genaues Schalten des Raumfühlers ist die korrekte
kontakt
Einstellung der Heizkurve sowie der Parallelverschiebung,
so wie sie vom jeweiligen Haustyp gefordert werden.
Ändert sich die Raumtemperatur, registriert der
Raumfühler diese Veränderung und steuert den Reg-
ler des Heizgerätes zur entsprechenden Änderung der
Vorlauftemperatur.
Vorhandene Radiatorventile sollten in den Räumen völlig
geöffnet werden, die vom Raumfühler kontrolliert werden.
Externe Steuerung der Raum-tempe-
ratur, Wahlmöglichkeit (gilt nicht für
FIGHTER 1140, 1240 und 1250)
Die Raumtemperatur kann zwischen zwei voreinge-stellten
Werten verändert werden. Wird der Raum-fühleranschluss
mit einer potentialfreien, externen Freigabe komplettiert
– z.B. Telefonschaltung oder Zeituhr – so können voreing-
estellte Werte verwendet werden. Schließt sich die externe
Freigabe, ist der Raumfühler angeschlossen und beeinflusst
die Vor-lauftemperatur.
Beispiel: Die Grundeinstellung gestattet eine gewisse
Vorlauftemperatur. Der Raumfühler ist jedoch auf eine
niedrigere Temperatur eingestellt worden. Wird die externe
Freigabe geschlossen, gilt die niedrigere Raumtemperatur,
bis die externe Freigabe wieder geöffnet wird.
Alle vorgenannten Wärmepumpen und Elektro-Heizkessel werden
auf Klemme 14/X1 jeder respektiven Steuerplatine angeschlossen.
NIBE RG 10
6 1 2
F G H
Raumfühler RG 10
Rumsgivare, RG 10
6 1 2
F G H
Externes Telefonmodem
Externt telefonmodem
Nicht käuflich bei NIBE AB
erhålls ej av Nibe
Potentialfreier
potentialfri
kontakt
Kontakt
