Nibe RG 10 Montageanweisung Seite 2

SE
Inkoppling
Positionerna på RG 10:
F :
6 Signaljord
G :
1 Inställning (börvärde)
H :
2 Rumstemp (ärvärde)

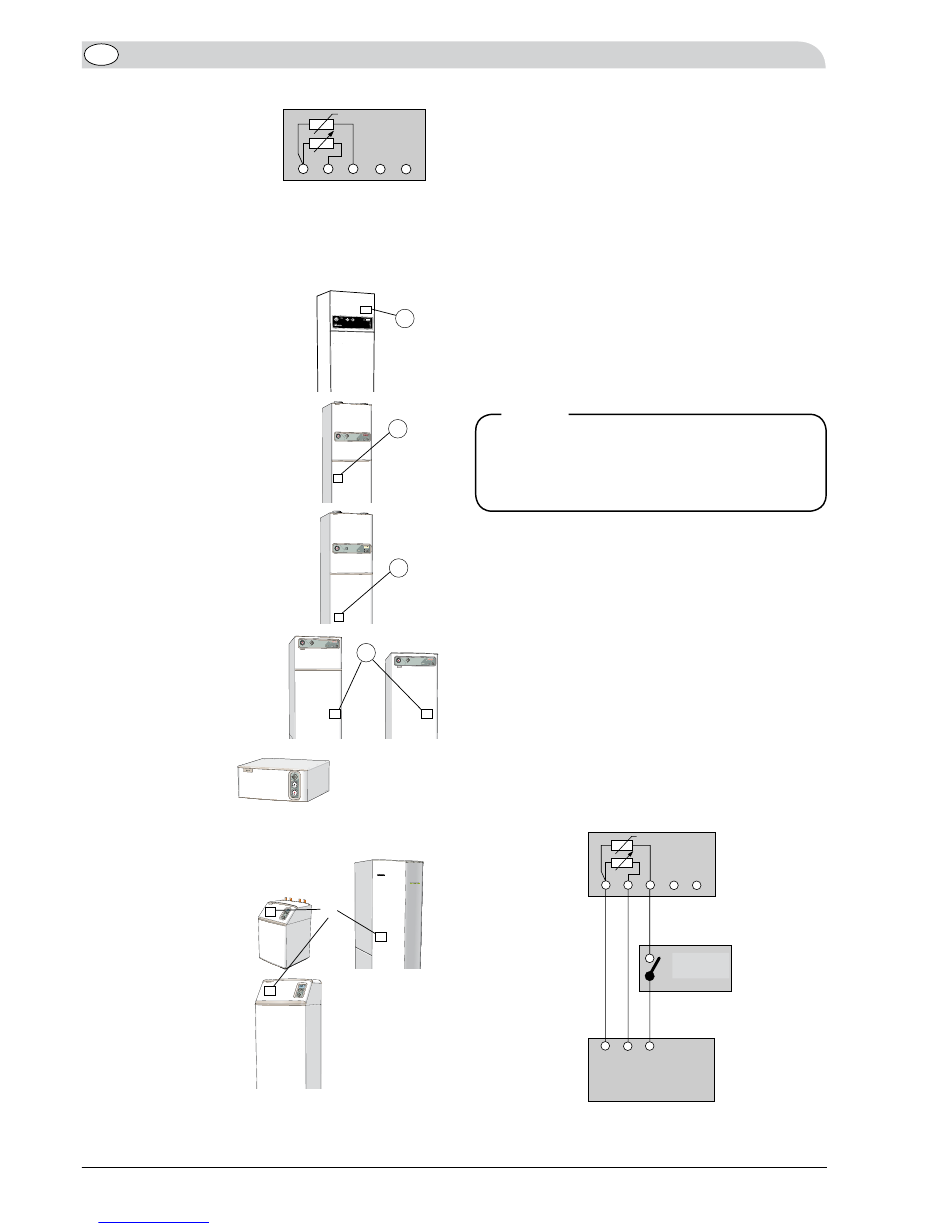

RG 10 kopplas in enligt följande. (Se även respektive
Monterings- och skötselanvisning för plintarnas position.)
FIGHTER 300/301/400/401
F -> Plint 14, F
G -> Plint 14, G Kanal 4
H -> Plint 14, H Kanal 5
FIGHTER 310P/410P
F -> Plint 14, 4
G -> Plint 14, 5 Kanal 15
H -> Plint 14, 6 Kanal 16
FIGHTER 360P
F -> Plint 14, 13
G -> Plint 14, 16
H -> Plint 14, 12
EVC 240, EVP 270
F -> Plint 14, –
G -> Plint 14, Bör
H -> Plint 14, Är
EVC 13
F -> Plint 14, 4
G -> Plint 14, 5
H -> Plint 14, 6
FIGHTER 1135/1235/1250
F -> Plint X1, 4
G -> Plint X1, 14
H -> Plint X1, 3
FIGHTER 1330
F -> Plint X1, 13
G -> Plint X1, 14
H -> Plint X1, 12
2
Downloaded from www.Manualslib.com
6 1 2
F G H
Rumsgivare, RG 10
6 1 2
F G H
Externt telefonmodem
erhålls ej av Nibe
potentialfri
14
14
14
Plint 14 finns bakom
vänstra luckan i el-
kopplingsutrymmet.
X1
Plint X1 finns på
EBV-kor tet (2) i
FIGHTER 1135/
1235/1250/1330.
manuals search engine
Injustering vid installation
Rumsgivaren är i första hand tänkt att korrigera rums-
temperatursänkning på grund av andra orsaker än ändrad
utomhustemperatur, t ex rundstyrning.
Önskad temperatur kan ställas in med ratten på rumsgi-
varenheten. Siffran 5 motsvarar ca 21 °C (förutsatt hus-
typrelevant inställning av värmekurvan och parallellför-
skjutningen). Avläsning av inställd temperatur kan göras i
apparatens sifferfönster, EVC 13 saknar denna möjlighet.
Rumsgivaren korrigerar kurvlutningen så att framled-
ningstemperaturen ändras. Om rums temperaturen ändras
14
kommer rumsgivaren att känna detta och låter styrenheten
ändra framledningstemperaturen.
Eventuella radiatorventiler bör vara fullt öppna i de utrym-
kontakt
men som rumsgivaren ska kontrollera.
OBS!
Ingrepp bakom fastskruvade luckor får
endast göras under överinseende av
Extern styrning av
rumstemperaturen, tillval (ej för
FIGHTER 1135, 1235, 1250)
Rumstemperaturen kan förändras mellan två förinställda
värden.
Om rumsgivaranslutningen kompletteras med yttre po-
tentialfri kontaktfunktion, exempelvis telefonswitch eller
klocka, kan förinställda värden användas. Då kontaktfunk-
tionen sluts är rumsgivaren ansluten och påverkar framled-
ningstemperaturen.
Exempel: Grundinställning ger en viss framledningstem-
peratur. Rumsgivaren är inställd på en lägre temperatur. Då
kontakten sluts gäller den lägre temperaturen tills kontak-
ten åter öppnar.
Alla ovannämnda värmepumpar och elpannor kop-
plas till respektive styrenhetens plint 14/X1.
NIBE RG 10
behörig installatör.
6 1 2
F G H
Rumsgivare RG 10
Rumsgivare, RG 10
6 1 2
F G H
Externt telefonmodem
Externt telefonmodem
erhålls ej av NIBE
erhålls ej av Nibe
Potentialfri
potentialfri
kontakt
kontakt
