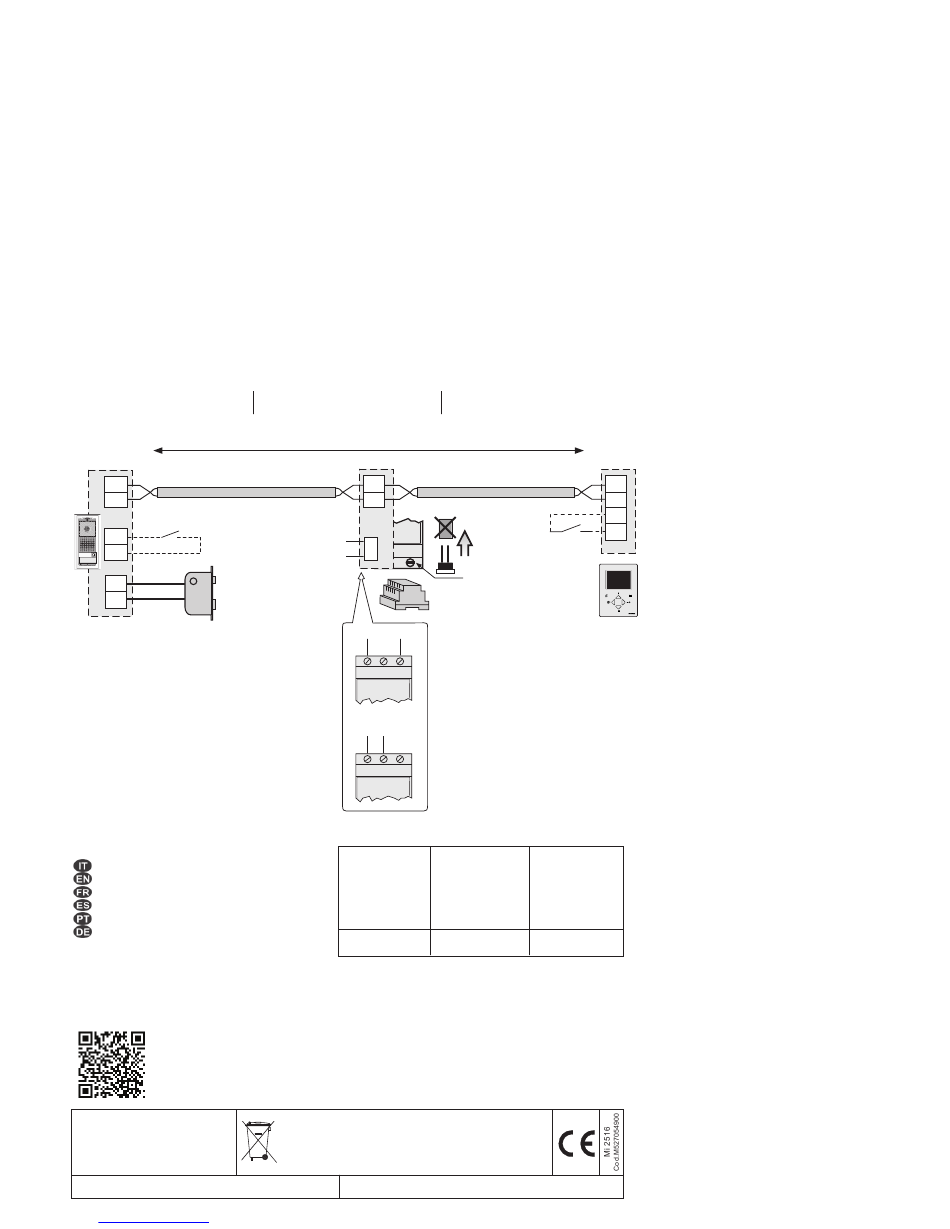

SCHEMA INSTALLATIVO
ESQUEMA DE INSTALACIÓN
VD2101AGL
LP
LP
PA
PB
GN
S+
S-
PA = Pulsante apriporta (opzionale)
Door release push-button (optional)
Bouton-poussoir ouvre porte (optionnel)
Pulsador abrepuerta (opcional)
Botão para abrir a porta (opcional)
Türöffnertaste (Zusatztaste)
SE = Serratura elettrica (12Vca-1A max.)
Electric door lock (12VAC-1A max)
Gâche électrique (12Vca-1A max)
Cerradura eléctrica (12Vca-1A máx.)
Fechadura eléctrica (12Vca-1A max)
elektrisches Türschloss (12VWs-1A max)
FP= Pulsante chiamata di piano (opzionale)
Floor call push-button (optional)
Bouton-poussoir de palier (optionnel)
Pulsador de piso (opcional)
Botão de patamar (opcional)
Treppenhausruftaste (Zusatztaste)
Tabella delle distanze massime garantite
Table of the maximum permitted distances
Tableau des distances maximales garanties
Tabla de las distancias máximas garantizadas
Tabela das distâncias máximas garantidas
Tabelle der garantierten maximale Kabellängen
- Per ulteriori informazioni consultare il sito:
- For more information, visit:
- Pour plus d'informations, visitez:
- Para obtener más información, visite:
- Para obter mais informações, visite:
- Für weitere Informationen, besuchen Sie:
www.acifarisa.it/kit/ZH1252AGLE/
ACI srl Farisa Intercoms
Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy
Tel: +39 071 7202038
Fax: +39 071 7202037
web site: www.acifarisa.it
e-mail: info@acifarisa.it
La ACI Srl Farisa Intercoms si riserva il diritto di modiicare in qualsiasi momento i prodotti qui illustrati.
ACI Srl Farisa Intercoms reserves the right to modify the products illustrated at any time.
La ACI Srl Farisa Intercoms se réserve le droit de modiier à tous moments les produits illustrés.
Downloaded from
www.Manualslib.com
INSTALLATION DIAGRAM
ESQUEMA DE INSTALAÇÃO
max 250m
2221ML
LP
LP
127V/230VAC
LP
SE
220-230Vac
0
127V
110-127Vac
0
127V
Cavo Farisa 2302
Farisa 2302 cable
Câble Farisa 2302
Cable Farisa 2302
Cabo Farisa 2302
Farisa 2302 Kabel
2x1mm² - AWG17
250 m - 820 ft
Smaltire il dispositivo secondo quanto prescritto dalle norme per la tutela dell'ambiente.
Dispose of the device in accordance with environmental regulations.
Écouler le dispositif selon tout ce qu'a été prescrit par les règles pour la tutelle du milieu.
Eliminar el aparato según cuánto prescrito por las normas por la tutela del entorno.
Disponha do dispositivo conforme regulamentos ambientais.
Werden Sie das Gerät in Übereinstimmung mit Umweltregulierungen los.
ACI Srl Farisa intercoms se reserva el derecho de modiicar en cualquier momento los productos ilustrados aquí.
E' reservada a ACI Srl Farisa intercoms o direito de modiicar a qualquer momento os produtos aqui ilustrados.
Änderungen vorbehalten.
manuals search engine
SCHÉMA D'INSTALLATION
SCHALTPLÄNEN
FP
J1
J1
230V
230V
Cavo telefonico
Cavo CAT5
Twisted cable
CAT5 cable
Câble torsadé
Câble CAT5
Cable CAT5
Cable trenzado
Cabo trançado
Cabo CAT5
gedrilltes Kabel
Kabel CAT5
2x0,32mm² - AWG22
2x0,2mm² - AWG24
70 m - 230 ft
50 m - 164 ft
ZH1252
LM
LM
A1
GN
