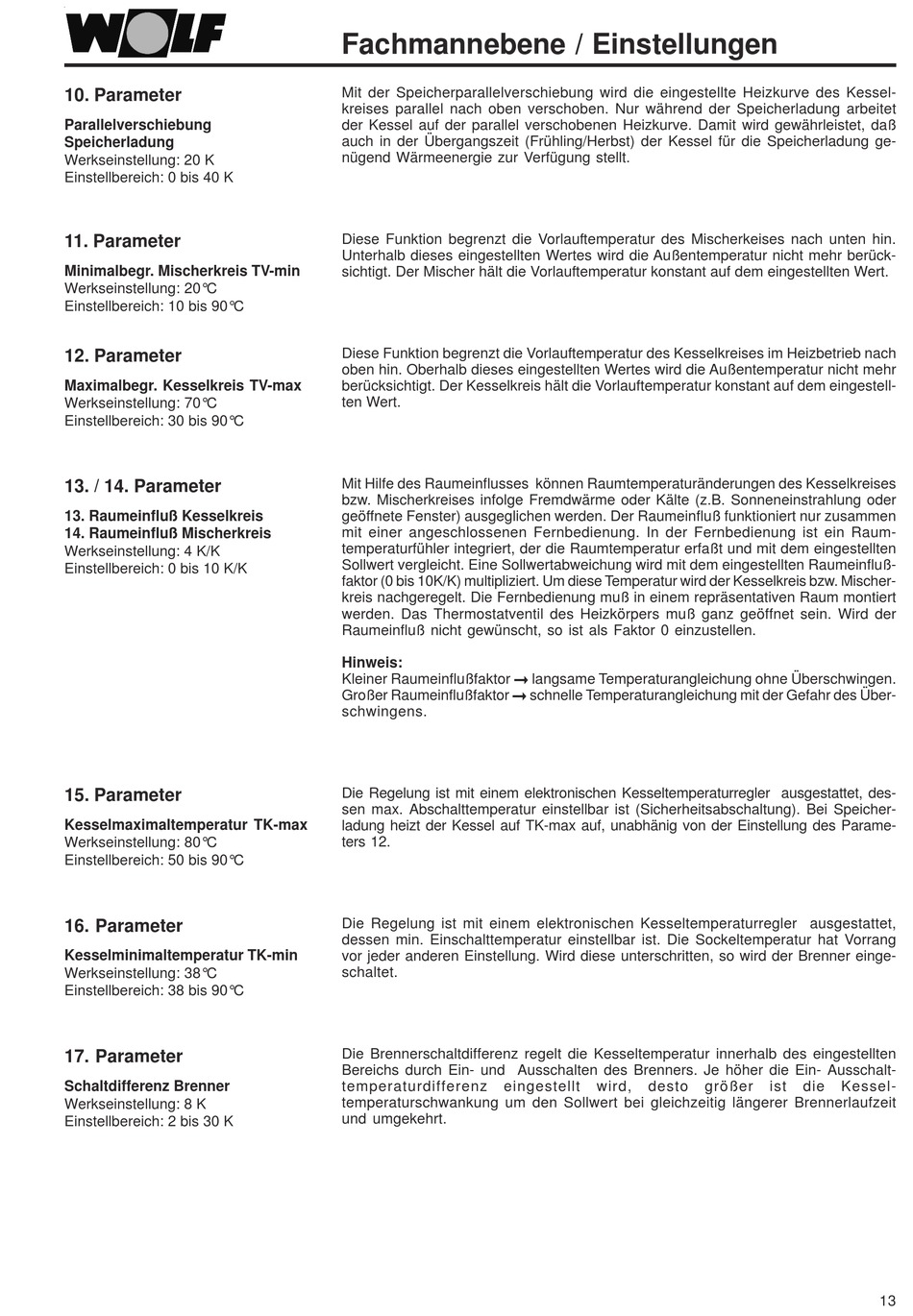

Wolf R16 DigiCompact Montage- Und Bedienungsanleitung Seite 13

10. Parameter
Parallelverschiebung
Speicherladung
Werkseinstellung: 20 K
Einstellbereich: 0 bis 40 K
11. Parameter
Minimalbegr. Mischerkreis TV-min
Werkseinstellung: 20°C
Einstellbereich: 10 bis 90°C
12. Parameter
Maximalbegr. Kesselkreis TV-max
Werkseinstellung: 70°C
Einstellbereich: 30 bis 90°C
13. / 14. Parameter
13. Raumeinfluß Kesselkreis
14. Raumeinfluß Mischerkreis
Werkseinstellung: 4 K/K
Einstellbereich: 0 bis 10 K/K
15. Parameter
Kesselmaximaltemperatur TK-max
Werkseinstellung: 80°C
Einstellbereich: 50 bis 90°C
16. Parameter
Kesselminimaltemperatur TK-min
Werkseinstellung: 38°C
Einstellbereich: 38 bis 90°C
17. Parameter
Schaltdifferenz Brenner
Werkseinstellung: 8 K
Einstellbereich: 2 bis 30 K
Fachmannebene / Einstellungen
Mit der Speicherparallelverschiebung wird die eingestellte Heizkurve des Kessel-
kreises parallel nach oben verschoben. Nur während der Speicherladung arbeitet
der Kessel auf der parallel verschobenen Heizkurve. Damit wird gewährleistet, daß
auch in der Übergangszeit (Frühling/Herbst) der Kessel für die Speicherladung ge-
nügend Wärmeenergie zur Verfügung stellt.
Diese Funktion begrenzt die Vorlauftemperatur des Mischerkeises nach unten hin.
Unterhalb dieses eingestellten Wertes wird die Außentemperatur nicht mehr berück-
sichtigt. Der Mischer hält die Vorlauftemperatur konstant auf dem eingestellten Wert.
Diese Funktion begrenzt die Vorlauftemperatur des Kesselkreises im Heizbetrieb nach
oben hin. Oberhalb dieses eingestellten Wertes wird die Außentemperatur nicht mehr
berücksichtigt. Der Kesselkreis hält die Vorlauftemperatur konstant auf dem eingestell-
ten Wert.
Mit Hilfe des Raumeinflusses können Raumtemperaturänderungen des Kesselkreises
bzw. Mischerkreises infolge Fremdwärme oder Kälte (z.B. Sonneneinstrahlung oder
geöffnete Fenster) ausgeglichen werden. Der Raumeinfluß funktioniert nur zusammen
mit einer angeschlossenen Fernbedienung. In der Fernbedienung ist ein Raum-
temperaturfühler integriert, der die Raumtemperatur erfaßt und mit dem eingestellten
Sollwert vergleicht. Eine Sollwertabweichung wird mit dem eingestellten Raumeinfluß-
faktor (0 bis 10K/K) multipliziert. Um diese Temperatur wird der Kesselkreis bzw. Mischer-
kreis nachgeregelt. Die Fernbedienung muß in einem repräsentativen Raum montiert
werden. Das Thermostatventil des Heizkörpers muß ganz geöffnet sein. Wird der
Raumeinfluß nicht gewünscht, so ist als Faktor 0 einzustellen.
Hinweis:
Kleiner Raumeinflußfaktor ! langsame Temperaturangleichung ohne Überschwingen.
Großer Raumeinflußfaktor ! schnelle Temperaturangleichung mit der Gefahr des Über-
schwingens.
Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet, des-
sen max. Abschalttemperatur einstellbar ist (Sicherheitsabschaltung). Bei Speicher-
ladung heizt der Kessel auf TK-max auf, unabhänig von der Einstellung des Parame-
ters 12.
Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet,
dessen min. Einschalttemperatur einstellbar ist. Die Sockeltemperatur hat Vorrang
vor jeder anderen Einstellung. Wird diese unterschritten, so wird der Brenner einge-
schaltet.
Die Brennerschaltdifferenz regelt die Kesseltemperatur innerhalb des eingestellten
Bereichs durch Ein- und Ausschalten des Brenners. Je höher die Ein- Ausschalt-
temperaturdifferenz eingestellt
temperaturschwankung um den Sollwert bei gleichzeitig längerer Brennerlaufzeit
und umgekehrt.
wird, desto größer ist die Kessel-
13
