- Seite 1 Montageanleitung INTEGRIERTE REGELUNG KG TOP/KGW TOP, AHU TE/ AHUW-TE und CRL evo max (Original) deutsch | Änderungen vorbehalten! 3066376_201902...
-
Seite 2: Inhaltsverzeichnis
KG Top/KGW Top oder AHU/AHUW TE ........... 08 4.1.1 Beispiel - Aufbau einer integrierten Regelung ........09 CRL evo max ..................10 4.2.1 Beispiel - Aufbau einer integrierten Regelung ........11 Installation / Inbetriebnahme ..........12 Entsorgung ................13 Notizen ...................14 02 | WOLF GmbH 3066376_201902... -
Seite 3: Allgemein
► Dieses Dokument vor Beginn der Arbeiten sorgfältig lesen. ► Die Vorgaben in diesem Dokument sind einzuhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der Herstellerfirma, Fa. WOLF. Gültigkeit des Dokuments Dieses Hinweisblatt gilt für fabrikfertige und typgeprüfte Niederspannungs- Schaltgerätekombinationen, die in ihrer Konstruktion und Ausführung der Norm DIN EN 61439-1 und... -
Seite 4: Symbole
Bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden. WARNUNG Bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können. VORSICHT Bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können. HINWEIS Bedeutet, dass Sachschäden auftreten können. Tab. 1.2 Bedeutung Warnhinweise 04 | WOLF GmbH 3066376_201902... -
Seite 5: Abkürzungen
Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Abkürzungen Comfort Rotationswärmetauscher Lüftungsgerät Kombiniertes Zu- und /oder Abluftgerät Air handling unit Schaltgerätekombination (Schaltschrank) 3066376_201902 WOLF GmbH | 05... -
Seite 6: Sicherheit
überbrücken oder in anderer Weise außer Funktion setzen. Die Anlage nur in technisch einwandfreiem Zustand betreiben. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, müssen umgehend und fachmännisch behoben werden. ► Schadhafte Bauteile sind durch Original WOLF-Ersatzteile zu ersetzen. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung! Todesfolge durch Stromschläge. -
Seite 7: Beschreibung
SGK oder ein Teil von ihr vom Netz getrennt werden. Die elektrischen Bauteile sind auf einer Montageplatte montiert. Die SGK ist nicht für besondere Betriebsbedingungen zulässig. Sollten diese vorliegen, muss Fa. WOLF vor Auftragseingang darauf hingewiesen werden. Besondere Betriebsbedingungen: a) Werte der Umgebungstemperatur, der relativen Luftfeuchte und/oder der Höhenlage, die von den technischen Daten (siehe... -
Seite 8: Kabeleinführungen
Grafiken zeigen die Möglichkeiten wo das Paneel für die Kabel- einführungen an der SGK montiert ist. Die Grafiken sind beispielhaft für alle Baugrößen mit integrierter SGK. Kabeleinführung unten moniert. Kabeleinführung rechts montiert. Kabeleinführung links montiert. 08 | WOLF GmbH 3066376_201902... -
Seite 9: Beispiel - Aufbau Einer Integrierten Regelung
Kabeleinführungen 4.1.1 Beispiel - Aufbau einer integrierten Regelung Schaltplan, Bedien-und Montageanleitung Be- Entlüftung SGK Motorschutz, Leitungsschutz Bedienteil Netzteil Wartungs-Steckdose (Zubehör) Anschlussklemmen Gerätehauptschalter mit Not-Aus-Funktion Regler Rangierkanal Paneel für Kabeleinführungen 3066376_201902 WOLF GmbH | 09... -

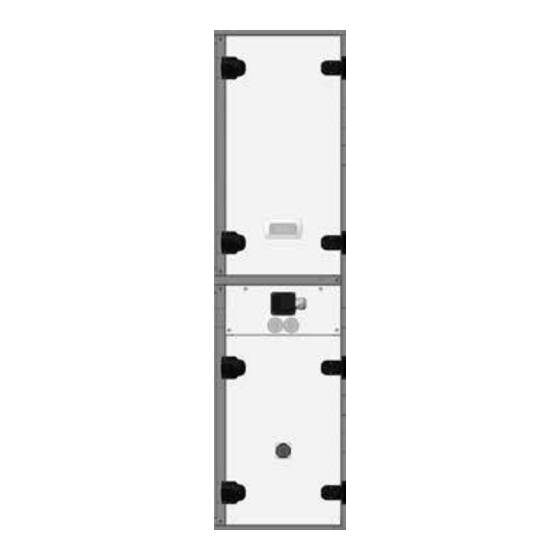

Seite 10: Crl Evo Max
Für das CRL evo max gibt es zwei Varianten wie die SGK verbaut werden kann. Zum einen in den oberen und zum anderen in den unteren Gerätezug. Die Grafiken sind beispielhaft für alle CRL evo max Baugrößen. Kabeleinführung und SGK oben moniert. Kabeleinführung und SGK unten montiert. 10 | WOLF GmbH 3066376_201902... -
Seite 11: Beispiel - Aufbau Einer Integrierten Regelung
Kabeleinführungen 4.2.1 Beispiel - Aufbau einer integrierten Regelung Paneel für die Kabeleinführungen Anschlussklemmen Netzteil Gerätehauptschalter mit Not-Aus-Funktion Motorschutz, Leitungsschutz Regler Bedienteil (bei Innengerät) 3066376_201902 WOLF GmbH | 11... -
Seite 12: Installation / Inbetriebnahme
Kontakte müssen auf festen Sitz geprüft werden (Lockerung durch Transport möglich). ► Leitungslänge für Fühler, Stellmotore oder 24V-Steuerleitung max. 50m (Nicht gemeinsam mit 230/400V-Leitungen verlegen oder abgeschirmte Kabel verwenden). ► Thermische Motorschutz-Organe sind auf die Nennströme der Motoren einzustellen. 12 | WOLF GmbH 3066376_201902... -
Seite 13: Entsorgung
Umweltbelastung sein. ► Werfen Sie keinesfalls Elektro- oder Elektronikschrott einfach in den Müll, sondern nutzen Sie entsprechende Annahmestellen. ► Entsorgen Sie grundsätzlich so umweltverträglich, wie es dem Stand der Umweltschutz-, Wiederaufbereitungs- und Entsorgungstechnik entspricht. 3066376_201902 WOLF GmbH | 13... -
Seite 14: Notizen
Notizen Notizen 14 | WOLF GmbH 3066376_201902... - Seite 15 3066376_201902 WOLF GmbH | 15...
