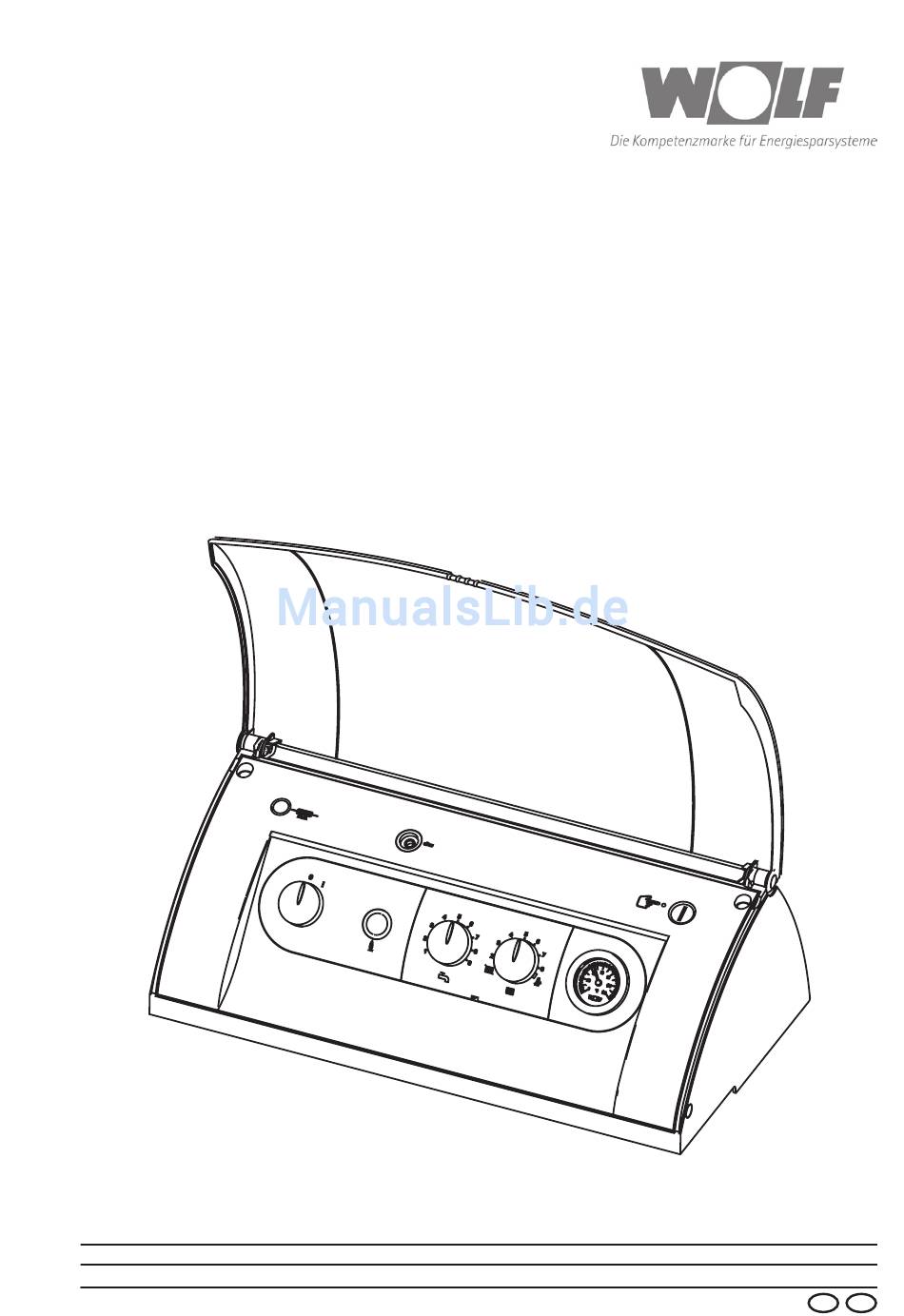

Montage- und
Bedienungsanleitung
Regelung R1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 468
Änderungen vorbehalten
09/08
D
AT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf R1
Inhaltszusammenfassung für Wolf R1
- Seite 1 Bedienungsanleitung Regelung R1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 30 61 468 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Regelungsparameter anzeigen / ändern ........11 Fachmannebene Parameter ..........12-25 Betriebsart / Status HG.............26 Soll- / Istwerttemperatur Anzeige..........27 Einstellung eBus-Adresse ............28 Einstellprotokoll Parameter............29 Umstellung STB................30 Fühlerwiderstände ..............31 Schaltplan Kesselregelung R1 ..........32 Technische Daten ..............33 Störmeldungen .................34 Stichwortverzeichnis ............35-36 Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 3: Sicherheitshinweise
Stromschlages mit Gesundheitsgefährdung oder Todesfolge. An Anschlussklemmen liegt auch bei ausgeschaltetem Betriebs- schalter Spannung an. „Hinweis“ kennzeichnet technische Anweisungen, die zu be- Achtung achten sind, um Schäden und Funktionsstörungen am Gerät zu verhindern. Brennerzuleitung Kesselfühler Sicherheitstemperaturbegrenzer Schutzleiteranschluss Thermometer Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 4: Normen / Vorschriften
- Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten). -
Seite 5: Montage / Elektrische Arbeiten
Alle eventuell nicht benötigte Stecker in die Steckerleiste stecken. Farbcodierung beachten. Netzanschluss Netzanschlusskabel mit dem mitgelieferten Stecker verbinden. Stecker in den beschrifteten Platz der Steckerleiste stecken und Kabel mit Zugentlastung sichern. Kabel durch die Aussparung in der Kesselrückwand führen. Montage- und Bedienungsanleitung Regelung R1 3061468_0908... - Seite 6 Montage / Elektrische Arbeiten Pumpenanschluss Die Wolf-Kesselkreis- und die Wolf-Speicherladepumpe sind werkseitig mit Stecker ausgeführt. Kabel durch die Aussparung in der Kesselrückwand führen. Stecker in die beschrifteten Plätze der Steckerleiste stecken und Kabel mit Zugentlastung sichern. A1 parametrierbarer Anschlusskabel für Ausgang A1 mit dem mitgelieferten Stecker Ausgang verbinden.
-
Seite 7: Inbetriebnahme
Die Werkseinstellung der Regelung entspricht Erfahrungswerten. Je nach Anlage bzw. Belegung können Regelungsparameter abweichend von der Werkseinstellung eingestellt werden! Ände- rungen können über das Wolf-Regelungszubehör bzw. über PC/ Laptop mit der Wolf-Regelungssoftware vorgenommen werden. Alle Werkseinstellungen sind unverlierbar gespeichert. Die Regelgung erkennt bei der Inbetriebnahme automatisch einen angeschlossenen Speicher- und/oder Außenfühler. -
Seite 8: Regelung / Funktion / Bedienung
Frostschutz. Leuchtring zur Statusanzeige Anzeige Bedeutung Grün blinkend Stand by (Netz ist eingeschaltet, keine Wärmeanforderung) Grünes Wärmeanforderung: Pumpe läuft, Dauerlicht Brenner aus Gelb blinkend Schornsteinfegerbetrieb Gelbes Brenner ein, Flamme ein Dauerlicht Rot blinkend Störung Montage- und Bedienungsanleitung Regelung R1 3061468_0908... - Seite 9 - Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek. gedrückt halten. 2. zum Entriegeln vom Öl-Feuerungsautomat. (nur in Kombination mit den entsprechenden Wolf-Komponenten) - Bei einer Brennerstörung wird durch Drücken der Resettaste über ein Entriegelungsrelais der Öl-Feuerungsautomat ent- riegelt.
- Seite 10 Speicherladepumpen und die Zirkulationspumpe (falls vorhan- den) für 20 Sekunden an. Damit wird ein Festsetzen der Bauteile verhindert. Sollte der Brenner während des Pumpenstandschutzes gerade in Betrieb sein, wird dieser für die Dauer von ca. einer Minute abgeschaltet. Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
-
Seite 11: Regelungsparameter Anzeigen / Ändern
-60 Fühlerunterbrechung,bzw. Kontakt offen eingang E1 Isttemperatur Sammlerfühler HG13 = 7 Isttemperatur Rücklauffühler HG 13 = 11 * bei Betrieb mit Gasgebläsebrenner muss 50°C eingestellt werden ** bei Betrieb mit Gasgebläsebrenner muss 40°C eingestellt werden Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 12: Fachmannebene Parameter
Werkseinstellung: 65°C Einstellbereich: 60 bis 80°C Es sind geeignete Maßnahmen für einen Verbrühungsschutz zu treffen. Der Parameter HG22 Kesselmaximaltemperatur sollte Individuelle Einstellung: _____ minderstens 5K höher eingestellt werden als die gewählte Warm- Achtung wassermaximaltemperatur. Montage- und Bedienungsanleitung Regelung R1 3061468_0908... - Seite 13 Einstellbereich: 5 bis 30 K Hysteresezeit 10 Minuten Individuelle Einstellung: _____ Brennerlaufzeit (Min.) Abb.: Zeitlicher Verlauf der dynamischen Brennerschaltdifferenz für eine benutzerdefinierte Brennerschaltdifferenz von 15K und eine gewählte Hysteresezeit (Parameter HG33) von 10 Minuten. Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 14 Parameter HG13 muss auf 7 parametriert werden. Hydraulikschema: ZUP = Zubringerpumpe Speicher Hydrau- SPL = Speicherladepumpe lische PLP = Pufferladepumpe Öl- Gasheizkessel Weiche Speicherfühler oder Puffer SAF = Sammlerfühler MK1 = Mischerkreis MKP = Mischerkreispumpe Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 15 Parameter HG13 muss auf 7 parametriert werden. Hydraulikschema: ZUP = Zubringerpumpe SPLP = Speicherladepumpe Holzkessel PLP = Pufferladepumpe SPLP Pufferspeicher Öl- Gasheiz- Speicherfühler kessel SAF = Sammlerfühler MK1 = Mischerkreis MKP = Mischerkreispumpe Einbindung Solaranlage Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 16 Parameter HG09 die Zeit der Brennertaktsperre gesperrt. Die Brennertaktsperre wird durch Aus- und Einschalten am HG09 Betriebsschalter oder durch kurzes Drücken der Resettaste zurückgesetzt. Werkseinstellung: 4 min Einstellbereich: 1 bis 30 min Individuelle Einstellung: _____ Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 17 Der Eingang E1 kann mit folgenden Funktionen belegt werden: HG13 Bedeutung Raumthermostat Bei geöffnetem Eingang E1 wird der Heizbetrieb auch unabhängig von einem digitalen Wolf - Regelungszubehör gesperrt ( Sommerbetrieb). Werkseinstellung: 1 Ausnahme: Fernbediente Heizkreise Einstellbereich: 1 bis 11 Maximalthermostat oder Anlagendruckwächter Anschlussmöglichkeit für einen Maximalthermosta- ten, Minimal-/Maximaldruckbegrenzer oder Anla- gendruckwächter.
- Seite 18 Betrieb. Wichtig: Ausgang A1 muss in jedem Fall auf Einstellung 14 programmiert werden! Rücklauffühler Nur in Verbindung mit Parameter HG32 (Rücklauf- temperaturanhebung). Wichtig: Ausgang A1 muss in jedem Fall auf Einstellung 12 programmiert werden! Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 19 Brennerbetriebs ist nur bei raumluftabhängigem Betrieb des Wärmeerzeugers notwendig. Versorgungsventil Ausgang A1 wird mit der Brenneranforderung ange- steuert. nicht belegt Zubringerpumpe Ausgang A1 wird bei jeder Wärmeanforderung (Heiz- kreis bzw. Speicherladung) angesteuert. Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 20 Kesselwassertemperatur bis auf 5K Differenz zwischen Kes- HG19 sel- und Speicherwassertemperatur gesunken sein, so schaltet die Speicherladpumpe vorzeitig ab um den Kessel nicht unnötig stark auszukühlen. Werkseinstellung: 3 min Einstellbereich: 0 bis 10 min Individuelle Einstellung: _____ Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 21 Überschreitet der Kessel eine Kesseltemperatur von 95°C (evtl. Nachheizeffekt), wird die Kesselkreispumpe für eine begrenzte Zeit auch im „Sommerbetrieb“ zugeschaltet. Dadurch wird ein Überhitzen des Kessels verhindert. Werkseinstellung: 80°C Einstellbereich: 50 bis 90°C Individuelle Einstellung: _____ Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 22 Überschreitet, während der Speicherladung im Sommerbetrieb, die Kesseltemperatur 95°C, schaltet sich automatisch die Heiz- kreispumpe für begrenzte Zeit ein, um ein etwaiges Auslösen des STB zu verhindern. Werkseinstellung: 10 K Einstellbereich: 0 bis 40 K Individuelle Einstellung: _____ Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 23 Individuelle Einstellung: _____ unnötig hohe Temperaturen vermieden. Der Energieverbrauch der Heizanlage wird optimiert. Kurze Laufzeiten und häufiges Takten des Brenners werden durch diese Funktion verhindert. Dadurch wird die Umwelt entlastet und der Verschleiß minimiert. Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 24 [°C] Kessel - Sammlersoll- frostschutz Eingang in [V] Hinweis: Vor Anschluss des Fernleitsystems muss der Parameter HG35 auf 1 eingestellt werden. Ansonsten könnte bei einer kleinen Spannung bereits ein Außenfühler erkannt werden → FC15 Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
- Seite 25 Stellung I (EIN) gebracht wird. - Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek. gedrückt halten. Bei einem Reset werden alle Parameter (individuelle Einstellung) auf Werkseinstellung zurückgesetzt (nur Regelung ohne BM). Montage- und Bedienungsanleitung Regelung R1 3061468_0908...
-
Seite 26: Betriebsart / Status Hg
< + 5 K Pumpennachlauf-Speicher siehe HG 19 Speicherparallelbetrieb siehe A 10 max. Speicherladezeit überschritten siehe HG 20 , MI 09 Fühlerbetriebsart 2, geschlossener Kontakt siehe HG 24 Fühlerbetriebsart 3, geschlossener Kontakt siehe HG 24 Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 27: Soll-/Istwerttemperatur Anzeige
BETR ART HK Betriebsart Heizkreis (Sonne, Mond, Standby) Sammler Isttemperatur (°C) Sammlertemp Sammler Solltemperatur (°C) Kessel Isttemperatur (°C) T-KESSEL Kessel Solltemperatur (°C) Rücklauf-Isttemperatur (°C) RUECKLAUF Status Heizgerät STATUS HG Betriebsstunden Brenner BRENNERSTD Brennerstarts des Heizgerätes BRENNERST Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 28: Einstellung Ebus-Adresse
Das KM übergibt jedem Kessel den Modulationsgrad (0...100%) und Freigabe, mit dem jeder Kessel laufen muss. Die R1 schaltet ein, sobald vom KM ein Modulationsgrad größer 0 vorgegeben wird. Die Speicherladung läuft weiterhin in der R1 ab. Der Schornsteinfegerbetrieb kann nur über den Heizungs- Drehknopf an der R1 aktiviert werden. -
Seite 29: Einstellprotokoll Parameter
Einstellprotokoll Parameter Wolf empfiehlt das Einstellprotokoll sorgfältig auszufüllen und aufzubewahren, damit im Servicefall und bei einem Reset schnell geholfen werden kann. Werks- Individuel- Einstellbe- Parameter einstel- le Einstel- reich lung- lung Frostschutzgrenze -20 bis +10°C +2°C Warmwasser-Parallelbetrieb 0 / 1 Warmwassermaximaltemperatur 60 bis 80°C... -
Seite 30: Umstellung Stb
Klemmschraube vom STB lockern. Stellscheibe auf 100°C, gemäß Skala einstellen und Klemmschraube anziehen. Zusammenbau in umgekehrter Reihenfolge. Achtung: Wird der Sicherheitstemperaturbegrenzer auf 100°C umgestellt, darf die Kesselmaximaltemperatur (TK-max) nicht auf 90°C eingestellt werden. Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 31: Fühlerwiderstände
19054 3701 18091 3549 17183 3403 16325 3265 15515 3133 14750 3007 14027 2887 13344 2772 12697 2662 12086 2558 11508 2458 10961 2362 10442 2271 9952 2183 9487 2100 9046 2020 8629 1944 Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 32: Schaltplan Heizkesselregelung R1
Schaltplan Heizkesselregelung R1 Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 33: Technische Daten
6,3 A / Mittelträge Leistungsaufnahme: 5VA (Regelung und Zubehör ohne Brenner und Pumpen, Stand by) Schaltleistung Pumpen: je 230 V/4(2)A gem. EN 60730, Teil1 Umgebungstemp.: 0..50°C Lagertemperatur: -20 bis 60°C Datenerhalt: EEPROM permanent Montage- und Bedienungsanleitung Regelung R1 3061468_0908... -
Seite 34: Störmeldungen
Störmeldungen Ist eine Störung durch ein rotes Blinken am Leuchtring der Regelung zu erkennen, wird über das eBus-fähige Wolf-Regelungszubehör ein Fehlercode angezeigt, dem mit Hilfe folgender Tabelle Ursache und Auswirkung zugeordnet werden kann. Störung Ursache Auswirkung / Maßnahme TB Übertemperatur... -
Seite 35: Stichwortverzeichnis
Hysteresezeit ........................ 23 Inbetriebnahme....................... 7 Kaskadenbetrieb......................28 Kesselanfahrentlastung ....................23 Kesselmaximaltemperatur .................... 21 Kesselminimaltemperatur ..................... 21 Kesselübertemperatur bei Speicherladung ..............22 Leuchtring ........................8 Maximalbegrenzung Kesselkreis TV-max..............16 Max. Speicherladezeit ....................21 Montage.......................... 5 Montage- und Bedienungsanleitung Regelung R1 3061468_0908... - Seite 36 Winterbetrieb (Stellung 2 bis 8) ..................9 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
