- Seite 1 Kurzanleitung REGELUNG FRISCHWASSERSTATION FWS-2-140/350/455 MAX ECL Comfort 310 Deutsch | Änderungen vorbehalten! 3066242_201903...
-
Seite 2: Inhaltsverzeichnis
Zirkulation ..........................05 Rücklaufeinschichtung ......................06 Regelparameter Heizwasserpumpe FWS-2 max ..................06 Hydraulik und elektrische Anschlussbelegung ..............07 FWS-2 max und FWS-2 ..........................07 LS-2 ................................09 ECL Comfort 310 als Ersatzteil für SLM-20: ................10 02 | WOLF GmbH 3066242_201903... -
Seite 3: Beschreibung

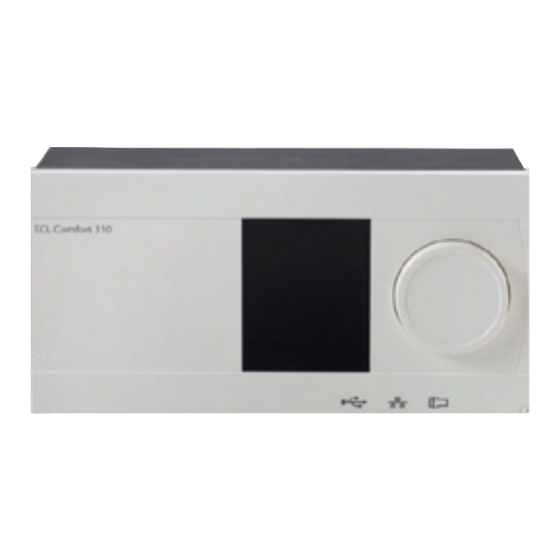

Beschreibung Beschreibung Der ECL Comfort 310 dient zur Regelung der Frischwasserstationen FWS-2-140/350/455 max. Als Ersatzteil kann der Regler auch in den Stationen der FWS-2-140/350/455 und LS-2-140/210/315 verbaut werden. Die für die jeweilige Station notwendige Anlagenkonfiguration (Applikation) ist auf einem Applikationsschlüssel gespeichert. Sofern der Regler auf einer Station ausgeliefert wird (FWS-2 max) ist die Applikation bereits werksseitig auf dem Regler vorinstalliert. -
Seite 4: Bedienung
Position drehen ( Die Positionsanzeige im Display ( ► ) zeigt Ihnen, an welcher Stelle im Menü Sie sich gerade befinden. Beim Start des ECL Comfort 310 läuft der Regler im Handbetrieb. Dadurch können alle in der Station installierten Komponenten von Hand Handbetrieb angesteuert und ihre Funktion überprüft werden. -
Seite 5: Zirkulation
3 / Einstellungen / Regelparameter 3 Werks- Parameter: Parameter-ID Einstellbereich FWS-2 max Einstellung: Regelung T-Zirk 13054 OFF / ON Max. T Rückl. (S9) 13370 5…90°C 55°C 55°C V Ausgang Max 13165 0…100% V Ausgang Min 13167 0…100% 3066242_201903 WOLF GmbH | 05... -
Seite 6: Rücklaufeinschichtung
Rücklaufeinschichtung Rücklaufeinschichtung Zur Aktivierung der Rücklaufeinschichtung muss auf dem ECL Comfort 310 die Applikation P318.11 installiert werden. (Siehe Kapitel 2.6 der ECL Betriebsanleitung) Das Rücklaufwasser vom Warmeübertrager zum Puffer kann in Abhängigkeit vom Temperaturverhältnis zwischen Rücklauftemperatur S5 und Speichertemperatur S8 über das Umschaltventil X3 gelenkt werden. -
Seite 7: Hydraulik Und Elektrische Anschlussbelegung
Hydraulik und elektrische Anschlussbelegung Hydraulik und elektrische Anschlussbelegung FWS-2 max und FWS-2 → Frischwasserstation mit Zirkulationspumpe Applikation P318.10, ex, b, → Frischwasserstation mit Zirkulationspumpe und Rücklaufeinschichtung Applikation P318.11, ex, a 3066242_201903 WOLF GmbH | 07... - Seite 8 Anschluss frei bleibt. Die Heizgerätepumpe ist in das Heizgerät integriert oder an dieses angeschlossen. Der Temperaturfühler S6 wird nicht benötigt. ** Die Fühler S5 und S8 sind im Zubehörset der Rücklaufeinschichtung enthalten und bauseits zu montieren. 08 | WOLF GmbH 3066242_201903...
-
Seite 9: Ls-2
4/N/PE Pumpendrehzahlsignal Zirkulationspumpe 5/N/PE Pumpendrehzahlsignal 10/11 Fühler Heizwasser Vorlauf 20/21 Fühler Speicher Ladetemperatur 22/23 Fühler Heizwasser Rücklauf 24/25 Speicherfühler Ladung Ein 26/27 Speicherfühler Ladung Aus 28/29 Fühler Zirkulation 30/31 Alarm Alarmausgang (Potentialfrei) 32/33 Kesselanforderung 34/35 3066242_201903 WOLF GmbH | 09... - Seite 10 ECL Comfort 310 als Ersatzteil für SLM-20: Ältere SLM-20 Regler von Frischwasser- und Ladestationen werden im Austauschfall ab 2019 durch den ECL Comfort 310 abgelöst. Alle Sensoren müssen gemäß der zuvor dargestellten Anschlussbelegung auf der Klemmleiste verdrahtet werden. Folgende Parametereinstellungen sind bei Ersatz des SLM-20 am...
-
