! Caution Sharp edges and coil surfaces are potential locations which may cause injury hazards. Avoid from being in contact with these places. ! Avertissement Les bords coupants et les surfaces du refroidisseur tuulaire présentent un risque de blessure. Mieux vaut éviter le contact avec ces endroits. ! Vorsicht Scharfe Kanten und Wärmetauscherflächen stellen eine Gefahrenquelle dar.
Seite 5

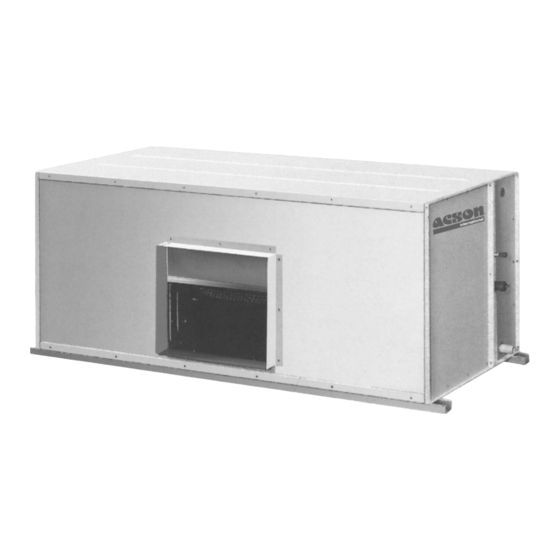

INSTALLATION MANUAL This manual provides the procedures of installation to ensure a safe and good standard of operation for the fan coil unit. Special adjustment may be necessary to suit local requirements. Before using your fan coil unit, please read this instruction manual carefully and keep it for future reference. STATIC BLOWER CHILLED WATER FAN COIL UNITS MODEL SB75BW / ADB075BW...
INSTALLATION OF FAN COIL UNIT BRACKET BRACKET THREADED THREADED ISOLATOR ISOLATOR ISOLATOR ISOLATOR SPRING SPRING FLEXIBLE FLEXIBLE CONNECTION CONNECTION FLEXIBLE FLEXIBLE PORTION PORTION INSULATION INSULATION (THROUGH- (THROUGH- OUT C/W PIPING) OUT C/W PIPING) CONDENSATE CONDENSATE DRAINAGE DRAINAGE SUPPLY AIR SUPPLY AIR DUCT DUCT ELECTRICAL...
Seite 8
Multiple fan coil unit installation AIR VENT FCU 1 FCU 2 FCU 3 GLOBE VALVE 3-WAY DIVERTING ** All three fan coil units to serve one area with a common VALVE thermostat. When temperature has reached set point, thermostat will send signal to 3-way valve to divert water away.
ELECTRICAL CONNECTION Fan Coil Unit SB75BW / 100BW Voltage Range** 220V-240V / 1Ph / 50Hz Number of Conductor Power Supply Cable* Interconnection Cable SB75BW/100BW L2 N L2 N L2 N Relay 1 Relay 2 Relay 3 The electrical power must be provided with protection device (circuit breaker or fuse) with R S T N...
SERVICE AND MAINTENANCE Service Parts Maintenance Procedures Period Fan Coil Unit 1. Remove any dust adhering to the filter by using a vacuum cleaner or At least once Air Filter wash in lukewarm water (below 40°C) with a neutral cleaning detergent. every 2 weeks.
Seite 11
MANUEL D’INSTALLATION Ce manuel fournit les procédures de l’installation pour assurer un niveau sûr et bon d’opération pour l’unité d’enroulement de ventilateur. L’ajustement spécial peut être nécessaire pour satisfaire à des exigences locales. Avant d’employer votre unité d’enroulement de ventilateur, lisez svp ce manuel d’instruction soigneusement et gardez-le pour la future référence.
Seite 12
SOMMAIRE - Dimensions page i-ii - Précautions De Sécurité page 2 - Installation De L’unité Bobine De Ventilateur page 3 - Guide Général De Pose De Tuyaux Et Installations page 4 - Raccordement Électriques page 5 - Entretien Et Maintenance page 6 - Analyse Des Causes De Dysfonctionnement Du Climatiseur page 6...
INSTALLATION DE L’UNITÉ BOBINE DE VENTILATEUR TASSEAU BRACKET THREADED ISOLANT TIGE FILETÉE ISOLATOR RESSORT ISOLATOR ISOLANT SPRING FLEXIBLE RACCORD CONNECTION FLEXIBLE SECTION FLEXIBLE FLEXIBLE PORTION INSULATION ISOLATION PART (THROUGH- TUYAUX C/W OUT C/W PIPING) CONDENSATE CONDENSATION DES DRAINAGE ÉCOULEMENTS ARRIVÉE D’AIR SUPPLY AIR SUPPORT DU DUCT...
Seite 14
Installation d’unité de ventilateur à bobines multiples PRISE D’AIR FCU1 FCU 2 FCU 3 VALVE RONDE VALVE DE DÉTOURNEMENT 3 ** Les 3 unités de bobines de ventilateur desservent un secteur lié DIRECTIONS à un thermomètre commun. Quand la température atteint un degré...
RACCORDEMENT ÉLECTRIQUE Unité bobine de ventilateur SB75BW / 100BW Alimentation - plage de tension** 220V-240V / 1Ph / 50Hz Nombre de conducteurs Câble d’alimentation* Câble de liaison SB75BW/100BW L2 N L2 N L2 N Relais 1 Relais 2 Relais 3 L’alimentation doit être munie d’un dispositif de protection (disjoncteur ou...
ENTRETIEN ET MAINTENANCE Pieces a Entretenir Procédure D’entretien Périodicité Au moins une fois Bobine De 1. Enlever la poussière du filtre à l’aide d’un aspirateur ou en lavant le filtre toutes les 2 ventilateur Pour à l’eau tiède (moins de 40°C) avec un détergent neutre. semaines.
MONTAGEANLEITUNG Liefert dieses Handbuch die Verfahren der Installation, um einen sicheren und guten Standard des Betriebes für die Ventilatorspule Maßeinheit sicherzustellen. Kann spezielle Justage notwendig sein, um lokalen Anforderungen zu entsprechen. Bevor Sie Ihre Ventilatorspule Maßeinheit verwenden, lesen Sie bitte dieses Anweisung Handbuch sorgfältig und halten Sie es als zukünftige Referenz.
INHALT - Auslegung Und Abmessungen Seite i-ii - Vorsichtsmaßnahmen Seite 2 - Installation Der Ventilator-Spule Maßeinheit Seite 3 - Korrekturlinien Für Ventil-Und Befestigung Installation Seite 4 - Kabelanschluss Seite 5 - Instandhaltung & Wartung Seite 6 - Störungsbehebung Seite 6 VORSICHTSMAßNAHMEN Vor der Installation nachfolgende Sicherheitsmaßnahmen aufmerksam zur Kenntnis zu nehmen.
Mehrfache ventilatorspule maßeinheit installation LUFT-ENTLÜFTUNGSÖFFNUNG FCU 1 FCU 2 FCU 3 KUGEL- VENTIL 3-WAY, DAS VENTIL ** Alle drei Ventilatorspule Maßeinheiten, zum von von einem UMLEITET Bereich mit einem geläufigen Thermostat zu dienen. Wenn Temperatur Einstellpunkt erreicht hat, schickt Thermostat Signal zum Ventil 3-way, Wasser weg umzuleiten.
KABELANSCHLUSS Ventilator-Spule Masseinheit SB75BW / 100BW Spannungsbereich** 220V-240V / 1Ph / 50Hz Nitt Adernanzahl Zuleitungskabelquersch* Zwischenkabelquerschn SB75BW/100BW L2 N L2 N L2 N Relais 1 Relais 2 Relais 3 Die Stromversorsung muß mit Schutzeinrichtungen ausgestattet sein (Leitungsunterbrecher oder Sicherung). Vorzusehen ist ein 2 R S T N Pol-Schutzschalter mit einem KÜHLER...
Seite 22
INSTANDHALTUNG & WARTUNG Wartungsteile Wartungsverfahren Intervall Ventilator-Spule 1. Luftfilter mit Staubsauger absaugen oder in lauwarmem Wasser (unter Mindestens alle 2 Maßeinheit 40°C) mit neutraler Seife auswaschen. Wochen. Luftfilter 2. Sorgfältig ausspülen und vor dem Wiedereinsetzen trocknen. Ggf. häufiger. 3. Weder Benzin, noch Verdünner oder sonstige Chemikalien zum Reinigen verwenden.
MANUALE D’INSTALLAZIONE Questo manuale fornisce le procedure di installazione per accertare un livello sicuro e buon del funzionamento per l’unità della bobina del ventilatore. La registrazione speciale può essere necessaria da soddisfare le esigenze locali. Prima di usando la vostra unità della bobina del ventilatore, legga prego con attenzione questa manuale d’istruzione e mantengala per riferimento futuro.
SOMMARIO - Disegni E Dimensioni pag. i-ii - Norme Di Sicurezza pag. 2 - Installazione Dell’Unità Della Bobina Del Ventilatore pag. 3 - Guida Di Riferimento Per L’installazione Del Montaggio E Della Valvola pag. 4 - Allacciamenti Elettrici pag. 5 - Pulizia E Manutenzione pag.
INSTALLAZIONE DELL’UNITÀ DELLA BOBINA DEL VENTILATORE BRACKET ISOLANTE THREADED FILETTATO ISOLATOR DELLA STAFFA ISOLATOR MOLLA SPRING DELL'ISOLANTE COLLEGAMENTO FLEXIBLE FLESSIBILE CONNECTION PARTE FLEXIBLE FLESSIBILE PORTION INSULATION ISOLAMENTO (ATTRAVERSO (THROUGH- LE CONDUTTURE DI C/W) OUT C/W PIPING) DRENAGGIO DEL CONDENSATE CONDENSATO DRAINAGE ARIA DEL SUPPLY AIR...
Seite 26
Installazione multipla dell’unità della bobina del ventilatore CUNICOLO DI VENTILAZIONE FCU 1 FCU 2 FCU 3 VALVOLA DEL GLOBO 3-WAY CHE DEVIANO ** Tutte e tre le unità della bobina del ventilatore per servire una VALVOLA zona con un termostato comune. Quando la temperatura ha raggiunto il punto di regolazione, il termostato trasmetterà...
ALLACCIAMENTI ELETTRICI Unità Della Bobina Del Ventilatore SB75BW / 100BW Voltaggi ammessi** 220V-240V / 1Ph / 50Hz Numero di fili Cavetto di alimentazione* Cavetto di interconnessione SB75BW/100BW L2 N L2 N L2 N Relè 1 Relè 2 Relè 3 Nell’impianto elettrico esistente, devono esistere i normali dispositivi di sicurezza a doppia polarità...
PULIZIA E MANUTENZIONE Componenti Procedure Di Manutenzione Frequenza Filtro dell’aria 1. Togliere la polvere dal filtro usando un’aspirapolvere o lavarlo in acqua Almeno due volte Dell’Unità Della tiepida (sotto ai 40˚C) con detersivo neutro. al mese. Bobina Del 2. Sciacquare bene e asciugare il filtro prima di rimetterlo nell’unità. Più...
Seite 29
MANUAL DE INSTALACION Este manual proporciona los procedimientos de la instalación para asegurar un estándar seguro y bueno de la operación para la unidad de la bobina del ventilador. El ajuste especial puede ser necesario satisfacer requisitoslocales. Antes de usar su unidad de la bobina del ventilador, lea por favor este manual de instrucción cuidadosamente y guárdelo para la referencia futura.
INDICE - Esquema Y Dimensiones Página i-ii - Precauciones De Seguridad Página 2 - Instalación De la Unidad De la Bobina Del Ventilador Página 3 - Guías De Consulta Para La Instalación De La Válvula Y De La Guarnición Página 4 - Conexión Eléctrica Página 5 - Reparaciones Y Mantenimiento...
Seite 31
INSTALACIÓN DE LA UNIDAD DE LA BOBINA DEL VENTILADOR BRACKET AISLADOR THREADED ROD ROSCADO ISOLATOR DEL CORCHETE ISOLATOR RESORTE DEL SPRING AISLADOR FLEXIBLE CONEXIÓN CONNECTION FLEXIBLE PORCIÓN FLEXIBLE FLEXIBLE PORTION AISLANTE (A TRAVÉS DE INSULATION LA TUBERÍA (THROUGH- DE C/W) OUT C/W PIPING) DRENAJE DEL CONDENSATE...
Seite 32
Instalación múltiple de la unidad de la bobina del ventilador SALIDA DE AIRE FCU 1 FCU 2 FCU 3 VÁLVULA DEL GLOBO 3-WAY QUE DESVÍAN LA ** Las tres unidades de la bobina del ventilador para servir VÁLVULA una área con un termóstato común. Cuando la temperatura ha alcanzado el punto de ajuste, el termóstato enviará...
CONEXIÓN ELÉCTRICA Unidad De La Bobina Del Ventilador SB75BW / 100BW Margen De La Tensión** 220V-240V / 1Ph / 50Hz Número del alambre Cable de alimentación* Cable de interconexión SB75BW/100BW L2 N L2 N L2 N Relais 1 Relais 2 Relais 3 La fuente de alimentación debe poseer un dispositivo de protección...
REPARACIONES Y MANTENIMIENTO Procedimientos Para Su Mantenimiento Componentes Precuencia 1. Elimine el polvo adherido al filtro mediante una aspiradora o lavándolo Filtro De Aire De Al menos una vez en agua templada (a menos de 40°C) con un jabón neutro. la Unidad De cada dos semanas.
РУКОВОДСТВО ПО УСТАНОВКЕ Это руководство обеспечивает процедуры установки, чтобы гарантировать безопасный и хороший стандарт действия для единицы спирали вентилятора. Специальное регулирование может быть необходимо чтобы удовлетворить местные требования. Перед использованием Вашей единицы спирали вентилятора, пожалуйста тщательно прочитайте зту инструкцию и сохраните для будущей ссылки. СТАТИЧЕСКИЙ...
Seite 36
СОДЕРЖАНИЕ - Схема и размеры страница i-ii - Меры предосторожности страница 2 - Установка Охлаждающй Систмы со Змвиком страница 3 - Руководство по Установк Клапанов и Фиттингов страница 4 - Электрическая схема страница 5 - Сервис и техническое обслуживание страница 6 - Меры...
Seite 37
Установка Охлаждающй Систмы со Змвиком НАРЕЗНОЙ BRACKET ИЗОЛИРУЮЩАЯ THREADED СТЕРЖЕНЬ ISOLATOR СКОБА ISOLATOR ИЗОЛИРУЮЩАЯ SPRING ПРУЖИНА МЯГКОЕ FLEXIBLE СОЕДИНЕНИЕ CONNECTION МЯГКАЯ FLEXIBLE ЧАСТЬ PORTION ИЗОЛЯЦИЯ INSULATION (ПО ВСЕМУ (THROUGH- ТРУБОПРОВОДУ OUT C/W PIPING) С ОХЛАЖДЕННОЙ ВОДОЙ) CONDENSATE ВЫВОД КОНДЕНСАЦИОННОЙ DRAINAGE ВХОД...
Seite 38
Установка Частй Охлаждающй Систмы со Змвиком Воздушный Внтилятор FCU 1 FCU 2 FCU 3 Круглый Клапан Распрдлитльный ** Вс три части охлаждающй систмы со змвиком Тройник обслуживают область с одним и тм ж трмостатом. Когда тмпратура достигат установлнной вличины, трмостат подаст сигнал, чтобы тройник начал направлять...
ЭЛЕКТРИЧЕСКАЯ СХЕМА Охлаждающй Систмы со Змвиком SB75BW / 100BW Диапазон напряжения** 220В-240В / 1Ф / 50Гц Количество проводников Сечение шнура сети* Кабель межсоединения SB75BW/100BW L2 N L2 N L2 N Реле 1 Реле 2 Реле 3 Электроснабжение должно быть обеспечено приборами защиты (автоматический...
Seite 40
СЕРВИС И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Процедуры Технического Обслуживания Узлы Обслуживания Время Воздушный Очистите от пыли фильтр пылесосом или вымойте его в теплой Не реже 2 раз в Фильтр неделю. воде (ниже 40°С) нейтральным моющим средством. Охлаждающй Чаще при Хорошо прополоскайте и высушите фильтр перед установкой Систмы...
Seite 44
• In the event that there is any conflict in the interpretation of this manual and any translation of the same in any language, the English version of this manual shall prevail. • The manufacturer reserves the right to revise any of the specification and design contain herein at any time without prior notification.
