INSTALLATION MANUAL
IM-MSDT-0501-McQuay
Group: MULTI SPLIT
Part Number: A08019025531
Date: MAY 2001

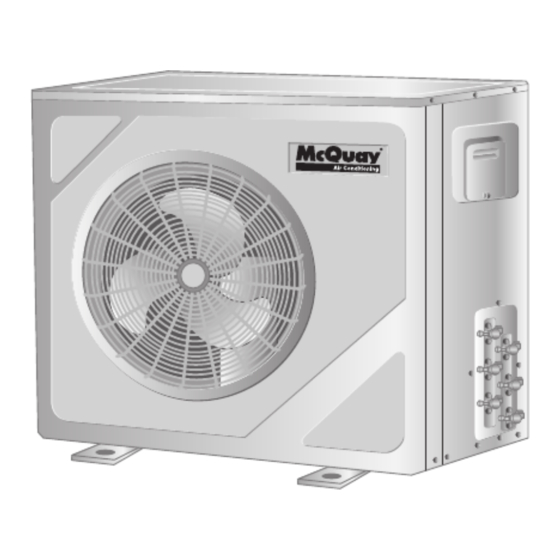

MULTI SPLIT TYPE AIR CONDITIONER
© 2001 McQuay International

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Acson international IM-MSDT-0501-McQuay

Inhaltszusammenfassung für Acson international IM-MSDT-0501-McQuay

  • Seite 1 All manuals and user guides at all-guides.com INSTALLATION MANUAL IM-MSDT-0501-McQuay Group: MULTI SPLIT Part Number: A08019025531 Date: MAY 2001 MULTI SPLIT TYPE AIR CONDITIONER © 2001 McQuay International...
  • Seite 2 All manuals and user guides at all-guides.com...

  • Seite 3: Outline And Dimensions

    All manuals and user guides at all-guides.com OUTLINE AND DIMENSIONS Indoor Unit (WMS) Top View Front View Side View Installation Plate DIMENSION (mm) WMS10F/FR 815,0 290,6 180,8 719,4 278,0 WMS15F/FR WMS20C/CR 1043 897,5 WMS20F/FR 1060,0 310,0 200,0 911,7 293,9 All dimensions are in mm Outdoor Unit 4MSD/MSD 1010/1015/1515 A/AR Outdoor Unit (MSD 1020 A / 1520 A / 2020 A)
  • Seite 4 All manuals and user guides at all-guides.com Outdoor Unit (MST 101010 A / 101015 A / 101515 A / 151515 A / 101020 A & 4MST 101010 A / AR / 101015 A / AR / 101515 A / AR / 151515 A /AR) ! Caution Sharp edges and coil surfaces are potential locations which may cause injury hazards.
  • Seite 5 All manuals and user guides at all-guides.com INSTALLATION MANUAL This manual provides the procedures of installation to ensure a safe and good standard of operation for the air conditioner unit. Special adjustment may be necessary to suit local requirements. Before using your air conditioner, please read this instruction manual carefully and keep it for future reference. MULTI SPLIT TYPE AIR CONDITIONER MODEL HEAT PUMP UNIT...

  • Seite 6: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com CONTENTS - Outline and Dimensions page i-ii - Safety Precautions page 2 - Installation Diagram page 3 - Installation of Outdoor Unit page 3 - Installation of Indoor Unit page 3 - Refrigerant Piping page 4 - Electrical Wiring Connection page 6...

  • Seite 7: Installation Diagram

    All manuals and user guides at all-guides.com INSTALLATION DIAGRAM Air Filter Indoor Unit Front Frame Air Intake Back Housing Grille Main Switch ON/OFF Switch Air Discharge Drain Hose Louver Indicator Air Discharge Light Grille Signal Receiver Return Air Refrigerant Piping Air Discharge Nozzle Outdoor Unit INSTALLATION OF OUTDOOR UNIT...

  • Seite 8: Refrigerant Piping

    All manuals and user guides at all-guides.com The refrigerant piping can be routed to the unit in a Mount The Unit Onto The Installation Plate number of ways (left or right from the back of the unit), by Hook the indoor unit onto the upper portion of the using the cut-out holes on the casing of the unit (see figure).
  • Seite 9 All manuals and user guides at all-guides.com Model 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Maximum Length, L 10m / 10m 10m / 10m 10m / 10m 10m / 15m 10m / 15m 15m / 15m Max. Elevation, H 5m / 5m 5m / 5m 5m / 5m 5m / 8m...

  • Seite 10: Electrical Wiring Connection

    All manuals and user guides at all-guides.com ELECTRICAL WIRING CONNECTION Cooling Unit IMPORTANT : The figures shown are for information purpose only. They should be checked and selected to comply with the local and/ or national codes and regulations. They are also subjected to the type of installation and type of conductors used. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Indoor Unit 2 Indoor Unit 1...

  • Seite 11: Special Precautions When Dealing With R407C Unit

    All manuals and user guides at all-guides.com 4MST/MST 101010AR / 101015AR / 101515AR / 151515AR Power Supply Power Supply Indoor Unit 1 Indoor Unit 2 Indoor Unit 3 COMP COMP COMP Indoor Unit Terminal Block Outdoor Unit Terminal Block 4WV1 OF1 COMP1 4WV2 OF2 COMP2 N2 4WV3 OF3 COMP3 N3...

  • Seite 12: Vacuuming And Charging

    All manuals and user guides at all-guides.com VACUUMING AND CHARGING Purging The Piping And The Indoor Unit Refrigerant Piping Allen key Flare nut Except for the outdoor unit which is pre-charged with refrigerant, the indoor unit and the refrigerant connection pipes must be air-purged because the air containing moisture that remains in the refrigerant cycle may Service Port Outdoor unit 3 ways valve...

  • Seite 13: Indicator Light

    All manuals and user guides at all-guides.com INDICATOR LIGHTS IR signal receiver When an infrared remote control operating signal has been transmitted, the signal receiver on the indoor unit will make a <beep> sound to confirm acceptance of the signal transmission. IR Receiver LED indicator lights Cooling unit...

  • Seite 14: Air Conditioner Unit Operation

    All manuals and user guides at all-guides.com AIR CONDITIONER UNIT OPERATION Dry Mode Overheating Protection (for heat pump unit only) • When the air humidity is high, the unit can operate in • In case the internal and/or the external temperature is to dry mode.

  • Seite 15: Service And Maintenance

    All manuals and user guides at all-guides.com SERVICE AND MAINTENANCE Service Parts Maintenance Procedures Period Indoor air filter 1. Remove any dust adhering to the filter by using a vacuum cleaner or At least once wash in lukewarm water (below 40°C) with a neutral cleaning detergent. every 2 weeks.

  • Seite 16: Trouble-Shooting

    All manuals and user guides at all-guides.com When The Unit Is Not To Be Used For An Extended Long Period Of Time Operate the unit for 2 hours Remove the power plug. with the following setting. If you are using an independent electric circuit for your unit, Operating mode : cool cut off the circuit.
  • Seite 17 All manuals and user guides at all-guides.com MANUEL D’INSTALLATION Ce manuel fournit les procédures d’installation pour assurer le bon fonctionnement et la sécurité de cet appareil. Des ajustements peuvent être nécéssaires pour suivre les réglementations locales. Avant d’installer et de faire fonctionner le climatiseur, lisez attentivement ce manuel et conservez le. CLIMATISEURS TYPE MULTI SPLIT MODÈLE REVERSIBLE...

  • Seite 18: Précautions De Sécurité

    All manuals and user guides at all-guides.com SOMMAIRE - Schémo et Dimensions page i-ii - Précautions de Sécurité page 2 - Diagramme D’installation page 3 - Installation Del L’unité Extérieure page 3 - Installation Del L’unité Intérieure page 3 - Raccordements Des Tuyauteries page 4 - Raccordement Électrique page 6...

  • Seite 19: Diagramme D'installation

    All manuals and user guides at all-guides.com DIAGRAMME D’INSTALLATION Filtre À Air Unite Interieure Cadre Avant Grilles De Chassis Arriere Reprise Interrupteur Principal D’air Interrupteur ON/OFF Conduit De Led De Ventilation Tuyau D’evacuation Visualisation Grilles De Ventilation Récepteur De Signal Reprise D’Air Tuyauteries Frigorifiques...

  • Seite 20: Evacuation Des Condensats

    All manuals and user guides at all-guides.com L’unité d’évacuations des condensats de l’unité interieure devra Mise En Place De L’unite De La Platine Support être, dans la mesure du possible, dirigé vers la sortie arrière Positionner dans un premier temps l’unité intérieure sur la des tuyauteries à...
  • Seite 21 All manuals and user guides at all-guides.com Modéle 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Longueur Max, L 10m / 10m 10m / 10m 10m / 10m 10m / 15m 10m / 15m 15m / 15m Elevation Max, H 5m / 5m 5m / 5m 5m / 5m 5m / 8m...

  • Seite 22: Raccordement Électrique

    All manuals and user guides at all-guides.com RACCORDEMENT ÉLECTRIQUE Module Refroidisseur IMPORTANT : Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction des normes et de la réglementations en vigueur. Elles dépendent aussi du type d’installation et du choix des conducteurs utilisés. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Unite Interieure 1 Unite Interieure 2...

  • Seite 23: Précautions Spéciales En Traitant L'unité De R407C

    All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR L’alimentation doit être munie d’un dispositif de protection (disjoncteur ou fusible) ayant un système de séparation omnipolaire avec une distance d’ouverture des contacts d’au moins 3mm. Cordon Électrique Cordon Électrique Unite Interieure 3...

  • Seite 24: Aspiration Et Chargement

    All manuals and user guides at all-guides.com ASPIRATION ET CHARGEMENT Purge Des Tuyauteries Et De L’unité Intérieure Tuyauteries Frigorifique Clé Allen Ecrou Excepté l’unité extérieure (groupe de condensation) qui contient la charge complète de réfrigérant R22, l’unité intérieure et les tubes des liaisons frigorifiques doivent être purgés de l’air contenu dans le circuit.
  • Seite 25 All manuals and user guides at all-guides.com WMC Série L’indicateur LED S’allume Pour L’indicateur LED S’allume Pour L’unité De Pompe À Chaleur L’unité De Refroidissement Module Mode de Mode chaleur refroidissement Interrupteur sommeil Mode Mode de déshumidification sommeil Mode Minuterie déshumidification Ventilateur Filtre Encrassé...
  • Seite 26 All manuals and user guides at all-guides.com WMF Série L’indicateur LED S’allume Pour L’unité De L’indicateur LED S’allume Pour L’unité De Refroidissement Pompe À Chaleur Mode Module Minuterie Interrupteur déshumidification refroidissement Mode chaleur/ Mode de Mode de Mode sommeil Ventilateur sommeil déshumidification (rouge/vert)

  • Seite 27: Fonctionnement Du Climatiseur

    All manuals and user guides at all-guides.com FONCTIONNEMENT DU CLIMATISEUR Déshumidification * Lorsque le taux d’humidité de l’air est élevé, le climatiseur Protection Contre La Surchauffe (concerne seulement peut fonctionner en mode de déshumidification. Appuyer sur la pompe à chaleur) la touche MODE et sélectionner DRY.

  • Seite 28: Entretien Et Maintenance

    All manuals and user guides at all-guides.com ENTRETIEN ET MAINTENANCE Pieces A Entretenir Procédure D’entretein Périodicité Filtre à air intérieur 1. Enlever la poussière du filtre à l’aide d’un aspirateur ou en Au moins une fois lavant le filtre à l’eau tiède (moins de 40°C) avec un détergent toutes les 2 neutre.
  • Seite 29 All manuals and user guides at all-guides.com MONTAGEANLEITUNG Das vorliegende Handbuch enthält die Installationsanweisungen für einen sicheren und ordnungsgemäßen Betrieb dieser Anlage. Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein. Vor der Inbetriebnahme des Klimagerätes dieses Handbuch bitte aufmerksam zur Kenntnis nehmen und für künftigen Bedarf aufbewahren.

  • Seite 30: Vorsichtmassnahmen

    All manuals and user guides at all-guides.com SOMMAIRE - Auslegung und Abmessung seite i-ii - Vorsichtmassnahmen seite 2 - Installationsdiagramm seite 3 - Installation des Aussengerätes seite 3 - Installation des Innengerätes seite 3 - Kühlmittelleitung seite 4 - Kabelanschluss seite 6 - Spezielle Vorkehrungen Beim Beschäftigen R407C Maßeinheit seite 7...

  • Seite 31: Installationsdiagramm

    All manuals and user guides at all-guides.com INSTALLATIONSDIAGRAMM Luftfilter Innen-Gerät Vorderer Rahmen Rückwärtiges Gehäuse Lufteinlassgitter Hauptshcalter Ein-/Aus-schalter Ablaufschlauch Abluftaufsatz Leuchtanzeige Abluftgitter IR-Empfänger Lufteinlass Kältemittelleitung Luftauslassdüse Aussenanlage INSTALLATION DES AUSSENGERÄTES Die Außenmontage-Einheit ist so zu installieren, daß die Luftzirkulation an keiner Stelle beeinträchtigt oder durch ein Hindernis am Abströmen gehindert wird.

  • Seite 32: Gerätemontage Auf Der Installationsplatte

    All manuals and user guides at all-guides.com Die Kühlmittel-Rohrleitung kann an die Einheit auf Gerätemontage Auf Der Installationsplatte verschiedene Weise angeschlossen werden (auf der Innenmontage-Gerät in den oberen Bereich der Rückseite links oder rechts der Einheit). Hierzu sind die Installationsplatte einhängen. (Die beiden hinteren oberen Aussparungen der Gërateverkleidung zu verwenden (siehe Laschen der Innenmontage-Einheit in die obere Kante der Abb.).

  • Seite 33: Verlegen Und Anschliessen Der Leitungsrohre

    All manuals and user guides at all-guides.com Modell 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Maximale Länge, L 10m / 10m 10m / 10m 10m / 10m 10m / 15m 10m / 15m 15m / 15m Maximale Höhe, H 5m / 5m 5m / 5m 5m / 5m 5m / 8m...

  • Seite 34: Kabelanschluss

    All manuals and user guides at all-guides.com KABELANSCHLUSS Kühleinheit WICHTIG : Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig von der Installationsart und dem Adernquerschnitt. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Innen-Gerät 1 Innen-Gerät 2...

  • Seite 35: Spezielle Vorkehrungen Beim Beschäftigen R407C Maßeinheit

    All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR Als Ein-/Ausschalter muß ein Zweiphasenschalter mit mindestens 3mm Abstand zwischen den Schaltkontakten sowie eine Sicherung bzw. ein Schaltschütz gemäß den Empfehlungen für die Festinstallation verwendet werden. Anschluss-Kabel Anschluss-Kabel Innen-Gerät 1...

  • Seite 36: Vakuum Und Aufladen

    All manuals and user guides at all-guides.com VAKUUM UND AUFLADEN Entlüftung Der Leitung Und Des Innenmontage Gewinde- Kältemittelleitung Sechskantsteckschlüssel überwurf Gerätes Mit der Ausnahme des Außenmontage-Gerätes, welches mit dem Kältemittel R22 vorbefüllt ist, müssen das Innenmontage-Gerät sowie die Kältemittel-Anschlußleitungen entlüftet werden, da Aussengerät-3-wege-ventil Wartungsanschluss Feuchtigkeit im Kühlkreis zu einer Funktionsstörung des...

  • Seite 37: Leuchtdiode Für Kühlbetrieb

    All manuals and user guides at all-guides.com WMC Series Leuchtdiode für Wärmepumpe Leuchtdiode für Kühlbetrieb Kühlmodus Wärme Strom AN Schlafmodul Entfeuchtungs- Schlafmodul Modus Entfeuchtungs Zeitschalter Modus Gebläse Modul Filtertest Leuchtdioden : Normalbetrieb und Störungssituationen des Kühlgeräts Betrieb/falsche Anzeige Maßnahme Strom Schlafmodul Zeitschalter Trocknen –...
  • Seite 38 All manuals and user guides at all-guides.com WMF Series Leuchtdiode für Wärmepumpe Leuchtdiode für Kühlbetrieb Entfeuchtungs- Strom AN Zeitschalter Kühlmodus Modus Wärme/Gebläse Entfeuchtungs Schlafmodul Schlafmodul Modul (rot/grün) Modus Leuchtdioden : Normalbetrieb und Störungssituationen des Kühlgeräts Betrieb/falsche Anzeige Maßnahme Strom Schlafmodul Zeitschalter Trocknen –...

  • Seite 39: Bedienung Des Klimagerötes

    All manuals and user guides at all-guides.com BEDIENUNG DES KLIMAGERÄTES Entfeuchten Innengebläse so lange, bis der Wärmetauscher seine maximale Heizkapazität erreicht hat. * Bei hoher Luftfeuchtigkeit ist das Gerät zum Entfeuchten einsetzbar. Dazu die MODE-Taste betätigen und DRY Überhitzungsschutz (nur für Wärmepumpe) anwählen.

  • Seite 40: Instandhaltung Und Wartung

    All manuals and user guides at all-guides.com INSTANDHALTUNG & WARTUNG Wartungsteile Wartungsverfahren Intervall Luftfilter Innengerät 1. Luftfilter mit Staubsauger absaugen oder in lauwarmem Mindestens alle 2 Wasser (unter 40°C) mit neutraler Seife auswaschen. Wochen. 2. Sorgfältig ausspülen und vor dem Wiedereinsetzen trocknen. Ggf.

  • Seite 41: Manuale D'installazione

    All manuals and user guides at all-guides.com MANUALE D’INSTALLAZIONE Il presente manuale descrive come procedere all’installazione del condizionatore per assicurarne il corretto funzionamento in condizioni di sicurezza. Degli adattamenti possono rivelarsi necessari per rispondere a particolari esigenze locali. Prima di utilizzare il condizionatore, leggere attentamente le presenti istruzioni. Conservarle per ogni evenienza futura.

  • Seite 42: Norme Di Sicurezza

    All manuals and user guides at all-guides.com SOMMARIO - Disegni e Dimensioni pag. i-ii - Norme di Sicurezza pag. - Diagramma Per L’installazione pag. - Installazione Dell’unità Esterna pag. - Installazione Dell’unità Interna pag. - Condotti del Refrigerante pag. - Allacciamenti Elettrici pag.

  • Seite 43: Installazione Dell'unità Esterna

    All manuals and user guides at all-guides.com DIAGRAMMA PER L'INSTALLAZIONE Filtri Dell’aria Blocco Interno Griglia Pannello Anteriore Dell’entrata Pannello Posteriore Dell’aria Interruptore Principale Interruptore Avvivio/Arresto Feritoria Di Spie Ventilazione Tubo Di Drenaggio Luminose Griglia D’ingresso Dell’aria Rejilla De Aire De Retomo Ingresso Dell’aria Effusore Della...
  • Seite 44 All manuals and user guides at all-guides.com I condotti del refrigerante possono essere collegati Montaggio Dell'Unità Sullo Chassis all'apparecchiatura in differenti modi (lato posteriore destro Agganciare l'unità alla parte superiore dello chassis o sinistro) utilizzando i fori predisposti sul rivestimento (inserire i due ganci posteriori dell'unità...
  • Seite 45 All manuals and user guides at all-guides.com Modello 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Lunghezza Massima, L 10m / 10m 10m / 10m 10m / 10m 10m / 15m 10m / 15m 15m / 15m Altezza Massima, H 5m / 5m 5m / 5m 5m / 5m 5m / 8m...
  • Seite 46 All manuals and user guides at all-guides.com ALLACCIAMENTI ELETTRICI Raffreddamento IMPORTANTE : I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai conduttori utilizzati. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Blocco Interno 2 Blocco Interno 1...
  • Seite 47 All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR Nell’impianto elettrico esistente, devono esistere i normali dispositivi di sicurezza a doppia polarità (interruttore automatico o fusibili) con contatti separati da almeno 3mm. Cordon Électrique Cordon Électrique Blocco Interno 2 Blocco Interno 3...

  • Seite 48: Spie Di Controllo

    All manuals and user guides at all-guides.com SPURGO DEL CONDOTTO DEL REFRIGERANTE Spurgo Delle Tubazioni El Del Blocco Interno Dadi di Condotti del Chiave allen svaso refrigerante Fatta eccezione del blocco esterno che è precaricato con il refrigerante R22, il blocco interno e le tubature di collegamento devono essere spurgate dell'aria.
  • Seite 49 All manuals and user guides at all-guides.com WMC Modelli Spie Luminose “LED” Dell’unità Di Spie Luminose “LED” Dell’unità Di Riscaldamento. Raffreddamento. Modo de Cald Raffreddamento Modalità Accensiones Modalità Riposo Modo Seco Riposo Modo Verificación Timer Ventilador del filtro Modo Seco Spie Luminose “LED”...
  • Seite 50 All manuals and user guides at all-guides.com WMF Modelli Spie Luminose “LED” Dell’unità Di Spie Luminose “LED” Dell’unità Di Riscaldamento. Raffreddamento. Timer Accensiones Modo de Raffreddamento Modo Seco Modalità calore/ Modalità Modalità Riposo Ventilatore Riposo Modo Seco (Rossa/Verde) Spie Luminose “LED” : Normale Funzionamento E Guasti Dell’unità Di Raffreddamento. Intervento Indicatore operazione/difficoltà...
  • Seite 51 All manuals and user guides at all-guides.com FUNZIONAMENTO DEL CONDIZIONATORE D’ARIA Modalità Secco Protezione Contro Il Surriscaldamento (solo per i condizionatori provvisti di pompa di calore) * Quando c’e molta umidità si può attivare la modalità secco. Premere il pulsante MODE e scegliere SECCO. * Se la temperatura esterna e/o quella interna sono troppo alte, * Se la temperatura ambiente è...

  • Seite 52: Pulizia E Manutenzione

    All manuals and user guides at all-guides.com PULIZIA E MANUTENZIONE Componenti Procedure Di Manutenzione Frequenza Filtro dell'aria interno 1. Togliere la polvere dal filtro usando un'aspirapolvere o lavarlo Almeno due volte in acqua tiepida (sotto ai 40˚C) con detersivo neutro. al mese.
  • Seite 53 All manuals and user guides at all-guides.com MANUAL DE INSTALACION Este manual facilita instrucciones de instalación que garantizan un seguro y buen funcionamiento de la unidad de aire acondicionado. Es posible que sea necesario realizar un ajuste especial para adecuarse a los requisitos locales. Por favor, antes de usar su equipo de aire acondicionado, lea cuidadosamwnte este manual de instrucciones, y consérvelo para futuras consultas.

  • Seite 54: Precauciones De Seguridad

    All manuals and user guides at all-guides.com ÍNDICE - Esquema y Dimensiones página i-ii - Precautiones de Seguridad página - Diagramma de la Instalación página - Instalación de la Unidad Exterior página - Instalación de la Unidad Interior página - Tubería de Refrigerante página - Conexión del Cableado Eléctrico página...

  • Seite 55: Instalación De La Unidad Exterior

    All manuals and user guides at all-guides.com DIAGRAMMA DE LA INSTALACIÓN Filtros del Aire Unidad Interior Rejilla de Cubierta Delantera Entrada de Chásis Trasero aire Control Principal Botón de Commutación ON/OFF (Apagado/Encendido) Luces Persiana de Descarga de aire Menguera de Desagüe Indicadoras Rejilla de Descarga de aire Receptor de señal...

  • Seite 56: Tubería De Refrigerante

    All manuals and user guides at all-guides.com La tubería de refrigerante se puede dirigir hasta la unidad Montar La Unidad En La Placa De Instalación de varias maneras (izquierda o derecha detrás de la unidad), Enganchar la unidad de interior en la porción superior de la usando los agujeros recortados en la caja de la unidad (véase placa de instalación (Enganchar los 2 ganchos de la parte la figura).
  • Seite 57 All manuals and user guides at all-guides.com Modelo 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Longitud máxima, L 10m / 10m 10m / 10m 10m / 10m 10m / 15m 10m / 15m 15m / 15m Elevación máxima, H 5m / 5m 5m / 5m 5m / 5m 5m / 8m...

  • Seite 58: Conexión Del Cableado Eléctrico

    All manuals and user guides at all-guides.com CONEXIÓN DEL CABLEADO ELÉCTRICO Unidad De Enfriamiento MPORTANTE : Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y seleccionados a fin de que cumplan con los códi gos y reglamentos locales y/o nacionales. También están sujetos al tipo de instalación y al tamaño de los conductores. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Unidad Interior 1 Unidad Interior 2...
  • Seite 59 All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR Debe haber un interruptor bipolar con un mínimo de 3mm de espacio de contacto y fusibe/ruptor de circuitos, tal y como se recomienda en el circuito de instalación fija. El Cable Del Enchufe El Cable Del Enchufe Unidad Interior 1...

  • Seite 60: Luz Indicadora

    All manuals and user guides at all-guides.com LIMPIEZA DE LA TUBERÍA DE REFRIGERANTE Limpieza De La Tubería Y La Unidad De Interior Tuerca Tubería de refrigerante Llave allen abocinada Salvo la unidad de exterior que esta precargada con refrigerante R22, se debe limpiar con chorro de aire la unidad de interior y las tuberías de conexión de refrigerante puesto que el aire que contiene humedad que queda en el ciclo del refrigerante puede Válvula de 3 vías de...
  • Seite 61 All manuals and user guides at all-guides.com WMC Series Luces Indicadoras LED De Funcionamiento Luces Indicadoras LED De Funcionamiento Para La Unidad De Calentamiento. Para La Unidad De Enfriamiento. Modo Programador Modo de para calentador Modo Vigilia enfriamiento Preder ON Modo seco Modo Vigilia El Programador...
  • Seite 62 All manuals and user guides at all-guides.com WMF SERIES Luces Indicadoras LED De Funcionamiento Para Luces Indicadoras LED De Funcionamiento Para La Unidad De Calentamiento. La Unidad De Enfriamiento. Modo de Modo seco El Programador enfriamiento Preder ON del Tiempo Modo vigilia Modo Programador para Modo Vigilia...
  • Seite 63 All manuals and user guides at all-guides.com MANEJO DE LA UNIDAD DE AIRE ACONDICIONADO Modo Seco ventilador de adentro funcionará hasta que el serpentín no pueda * Cuando la humedad del aire es alta, la unidad puede operar en proveer más calor adicional. modo seco.

  • Seite 64: Reparaciones Y Mantenimiento

    All manuals and user guides at all-guides.com REPARACIONES Y MANTENIMIENTO Componentes Procedimientos Para Su Mantenimiento Precuencia Filtro de aire 1. Elimine el polvo adherido al filtro mediante una aspiradora o Al menos una vez (unidad de interior) lavándolo en agua templada (a menos de 40°C) con un jabón neutro. cada dos semanas.

  • Seite 65: Руководство По Установке

    All manuals and user guides at all-guides.com РУКОВОДСТВО ПО УСТАНОВКЕ Это руководство рассматривает процедуру установки с целью обеспечения безопасности и соответствующих стандартов для функционирования блока кондиционера. Специальная регулировка по месту установки может быть необходима. Перед использованием Вашего кондиционера, прочитайте, пожалуйста, внимательно данное руководство...
  • Seite 66 All manuals and user guides at all-guides.com СОДЕРЖАНИЕ - Схема и размеры страница i-ii - Меры предосторожности страница - Рисунок установки страница - Установка наружного блока страница - Установка комнатного блока страница - Трубопровод хладагента страница - Электрическая схема соединений страница...
  • Seite 67 All manuals and user guides at all-guides.com РИСУНОК УСТАНОВКИ Воздушный Фильтр Кoмнатный Блoк Передняя Панель Задняя Панель Решетка Впуска Воздуха Г лавный Включатель Включатель ВКЛ/ВЫКЛ Жалюзи Выпуска Показания Воздуха Дренажный Шланг Индикаторов Решетка Выпуска Воздуха Датчик Сигналов Возврат Воздуха Трубопровод Xладогента Отверстие...
  • Seite 68 All manuals and user guides at all-guides.com Уcтaнoвитe Мoдyль Нa Пaнeль Кpeплeния Прокладка трубопровода хладагента может быть осуществлена несколькими способами (слева или Навесьте внутренний модуль на верхнюю часть справа модуля), через выламывающиеся панели крепления (Подвесьте двумя крючками отверстия на корпусе модуля (смотрите рисунок). задней...
  • Seite 69 All manuals and user guides at all-guides.com Мoдeль 4MSD/MSD1010A/AR 4MSD/MSD1015A/AR 4MSD/MSD1515A/AR MSD1020A/AR MSD1520A/AR MSD2020A/AR Максимальная длина, L 10м / 10м 10м / 10м 10м / 10м 10м / 15м 10м / 15м 15м / 15м Макс. подъем, H 5м / 5м 5м...
  • Seite 70 All manuals and user guides at all-guides.com ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ Модуль Охлаждения ВАЖНО : Показатели, представленные в таблице, только для принятия во внимание. Они должны быть сравнены и выбраны для того, чтобы они отвечали местным положениям/государственным стандартам. Они также зависят от типа установки и сечения используемых проводников. 4MSD / MSD 1010A / 1015A / 1515A / 1020A / 1520A / 2020A Кoмнатный...
  • Seite 71 All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR Должен применяться двухполярный выключатель с зазором контакта не менее 3 мм и автоматический выключатель, как это рекомендовано электрической схемой установки. Шнур Сети Шнур Сети Кoмнатный Блoк 1 Кoмнатный...
  • Seite 72 All manuals and user guides at all-guides.com ОТКАЧКА ВОЗДУХА И ЗАПРАВКА Прочистите Трубопровод И Внутренний Модуль Штуцерная Шестигранный Трубопровод хладагента Г айка Г аечный Ключ За исключением внешнего модуля, который заправлен хладагентом R22 на заводе-изготовителе, внутренний модуль и трубопроводы хладагента должны быть продуты, поскольку...
  • Seite 73 All manuals and user guides at all-guides.com Сepии WМC Показания Индикаторов СИД Для Модуля Oбогревательного Насоса Показания Индикаторов СИД Для Блока Oхлаждения Режим охлаждения Режим обогрева Сеть ВКЛ Режим сна Режим осушения Режим сна Таймер Режим осушения Режим вентиляция Проверка фильтра Показания...
  • Seite 74 All manuals and user guides at all-guides.com Сepии WMF Показания Индикаторов СИД Для Модуля Показания Индикаторов СИД Для Блока Oбогревательного Насоса Oхлаждения Режим Таймер Сеть ВКЛ Режим охлаждения осушения Обогрев / Режим Режим Режим сна Режим сна вентиляция осушения (красный / зеленый) Показания...
  • Seite 75 All manuals and user guides at all-guides.com ОПЕРАЦИЯ МОДУЛЯ КОНДИЦИОНЕРА Режим Oсушения Защита Oт Перегрева (Только Для • При повышенной влажности воздуха, модуль может Oбогревательного Hасоса) работать в режиме осушения. Нажмите кнопку <РЕЖИМ> • В случае, если внутренняя и/или внешняя температура и...
  • Seite 76 All manuals and user guides at all-guides.com СЕРВИС И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Узлы Обcлyживaния Пpoцeдypы Тexничecкoгo Обcлyживaния Вpeмя Комнатный 1. Очистите от пыли фильтр пылесосом или вымойте его в теплой Не реже 2 раз в воздушный воде (ниже 40°С) нейтральным моющим средством. неделю.
  • Seite 77 All manuals and user guides at all-guides.com...
  • Seite 78 All manuals and user guides at all-guides.com • In the event that there is any conflict in the interpretation of this manual and any translation of the same in any language, the English version of this manual shall prevail. • The manufacturer reserves the right to revise any of the specification and design contain herein at any time without prior notification.
  • Seite 79 All manuals and user guides at all-guides.com VOÂd²Ã« VO²Â IM-MSDT-0501-McQuay œbF² qBHM ∫ WŽuL− ∫ ¡e'« rÁ— A08019025531 ∫ a¹—Uð MAY 2001 ¡«u¼ nOJ jzUŠ VOÂdð œbF² qBHM “«dÞ © 2001 McQuay International...
  • Seite 80 All manuals and user guides at all-guides.com...
  • Seite 81 All manuals and user guides at all-guides.com œUFÐ_«Ë wDOD ²Ã« rÝdë œUFÐ_«Ë wDOD ²Ã« rÝdë œUFÐ_«Ë wDOD ²Ã« rÝdë œUFÐ_«Ë wDOD ²Ã« rÝdë œUFÐ_«Ë wDOD ²Ã« rÝdë (WMS) WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë ÍuKFë dEM*« wÄUÄ_«...
  • Seite 82 All manuals and user guides at all-guides.com (MST 101010 A / 101015 A / 101515 A / 151515 A / 101020 A Ë Ë Ë Ë Ë WOł—U)« …bŠuë WOł—U)« …bŠuë WOł—U)« …bŠuë WOł—U)« …bŠuë WOł—U)« …bŠuë 4MST 101010 A / AR / 101015 A / AR / 101515 A / AR / 151515 A /AR) ÆÕËd'«...
  • Seite 83 All manuals and user guides at all-guides.com VOÂd² « VO²Â Æ¡«uN « WHOJÄ …bŠu ÊuÄQ*«Ë bO'« ÍœUF « qOGA² « ÊULC VOÂd² « ‚dDÐ VO²J « «c¼ „œËe¹ ÆpðU³KD²Ä rzö¹ wJ ’Uš j³{ ¡«dł« Í—ËdC « sÄ ÊuJ¹ bÁ Æq³I² *« w WFł«dLK tÐ ÿUH²Šô«Ë W¹UMFÐ «c¼  ULOKF² « VO²Â …¡«dÁ vłd¹ ¨¡«uN « WHOJÄ ‰ULF²Ý« q³Á ¡«ełô«...
  • Seite 84 All manuals and user guides at all-guides.com  U¹u²;«  U¹u²;«  U¹u²;«  U¹u²;«  U¹u²;« ii – i œUFÐ_«Ë wDOD ²Ã« rÝdë ≠ ≤ ÊUÄ_«  UÞUO²Š« ≠ ≥ VOÂd²Ã« jD Ä ≠ ≥ WOł—U)« …bŠuë VOÂdð ≠ ≥ WOKš«bë …bŠuë VOÂdð ≠ ¥ b¹d³²Ã«...
  • Seite 85 All manuals and user guides at all-guides.com VOÂd²Ã« jD Ä VOÂd²Ã« jD Ä VOÂd²Ã« jD Ä VOÂd²Ã« jD Ä VOÂd²Ã« jD Ä ¡«uNë  U×ýdÄ WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë WOKš«bë …bŠuë wÄUÄ_« —UÞô« wHK)« ·öGë ¡«uNë ‰Ušœ« WJO³ý w Ozdë...
  • Seite 86 All manuals and user guides at all-guides.com ‚d? ? Þ …b? ? F ? Ð …b? Š u? à « v? à « b? ¹ d? ³ ? ² ? à « …œU? Ä V? O ? Ð U? ½ √ b? Ä s? J ? 1 VOÂd²Ã«...
  • Seite 87 All manuals and user guides at all-guides.com MSD2020A/AR MSD1520A/AR MSD1020A/AR 4MSD/MSD1515A/AR 4MSD/MSD1015A/AR 4MSD/MSD1010A/AR “ “ “ “ “ d d d d d « « « « « Þ Þ Þ Þ Þ 15m / 15m 10m / 15m 10m / 15m 10m / 10m 10m / 10m 10m / 10m...
  • Seite 88 All manuals and user guides at all-guides.com WOzUÐdNJë „öÝô« qO uð WOzUÐdNJë „öÝô« qO uð WOzUÐdNJë „öÝô« qO uð WOzUÐdNJë „öÝô« qO uð WOzUÐdNJë „öÝô« qO uð b¹d³²Ã« …bŠË b¹d³²Ã« …bŠË b¹d³²Ã« …bŠË b¹d³²Ã« …bŠË b¹d³²Ã« …bŠË Ë«ØË WOK;«  ULOEM²Ã«Ë  «dHAë lÄ oÐUD²ð YO×Ð U¼—UO²š«Ë UNB× V−¹ pÃcà ÆjI ŸöÞô« ÷dGà w¼ ÂuÝdë Ê« ∫...
  • Seite 89 All manuals and user guides at all-guides.com 4MST 101010AR / 101015AR / 101515AR / 151515AR ÃœËeÄ ÕU²HÄ l{Ë V−¹ ‡Ð fÄöð Włd lÄ 5³DIë lÞUÁØWL U Ë v½œ« b× 3≥ tÐ v uÄ u¼ UL …dz«bë ÆW²ÐU¦Ã« …dz«bë VOÂdð w —UO²ÃUÐ...
  • Seite 90 All manuals and user guides at all-guides.com s×AÃ«Ë m¹dH²Ã« s×AÃ«Ë m¹dH²Ã« s×AÃ«Ë m¹dH²Ã« s×AÃ«Ë m¹dH²Ã« s×AÃ«Ë m¹dH²Ã« WÃuL WOKš«bë …bŠuÃ«Ë VOÐU½_« dONDð WOKš«bë …bŠuÃ«Ë VOÐU½_« dONDð WOKš«bë …bŠuÃ«Ë VOÐU½_« dONDð WOKš«bë …bŠuÃ«Ë VOÐU½_« dONDð WOKš«bë …bŠuÃ«Ë VOÐU½_« dONDð Allen ÕU²HÄ lOÝuð...
  • Seite 91 All manuals and user guides at all-guides.com WK KÝ WK KÝ WK KÝ WK KÝ WK KÝ W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà dýRÄ ¡«u{« dýRÄ ¡«u{« W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà dýRÄ...
  • Seite 92 All manuals and user guides at all-guides.com WK KÝ WK KÝ WK KÝ WK KÝ WK KÝ W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà dýRÄ ¡«u{« dýRÄ ¡«u{« W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà W¾ b²Ã« a{ …bŠuà dýRÄ...
  • Seite 93 All manuals and user guides at all-guides.com ¡«uNë WHOJÄ …bŠË qOGAð ¡«uNë WHOJÄ …bŠË qOGAð ¡«uNë WHOJÄ …bŠË qOGAð ¡«uNë WHOJÄ …bŠË qOGAð ¡«uNë WHOJÄ …bŠË qOGAð ©jI W¾ b²Ã« a{ …bŠuî …bz«eë W¾ b²Ã« sÄ W¹UL(« ©jI W¾ b²Ã« a{ …bŠuî …bz«eë W¾ b²Ã« sÄ W¹UL(« ©jI W¾...
  • Seite 94 All manuals and user guides at all-guides.com W½UOBÃ«Ë `OKB²Ã« W½UOBÃ«Ë `OKB²Ã« W½UOBÃ«Ë `OKB²Ã« W½UOBÃ«Ë `OKB²Ã« W½UOBÃ«Ë `OKB²Ã« …b*« …b*« …b*« …b*« …b*« W½UOBë  «¡«dł« W½UOBë  «¡«dł« W½UOBë  «¡«dł« W½UOBë  «¡«dł« W½UOBë  «¡«dł« W½UOBë ÂU Á« W½UOBë ÂU Á« W½UOBë ÂU Á« W½UOBë...
  • Seite 95 All manuals and user guides at all-guides.com...
  • Seite 96 All manuals and user guides at all-guides.com Æ…bzU ë w¼ W¹eOKJ½ô« W Më ÊuJð ¨X½U WGà W¹QÐ UN H½ WLłd²Ã« w ·ö²š« Í«Ë VO²Jë «c¼ dO Hð w ÷—UFð Í« ÀbŠ «–« • Æo³ —UFý≈ ÊËœ s XÁË Í« w UM¼ …œułu  UH «u W¹«Ë...
