2.3. Aufbau des Geräts
Cala KNX T 201 Sunblind

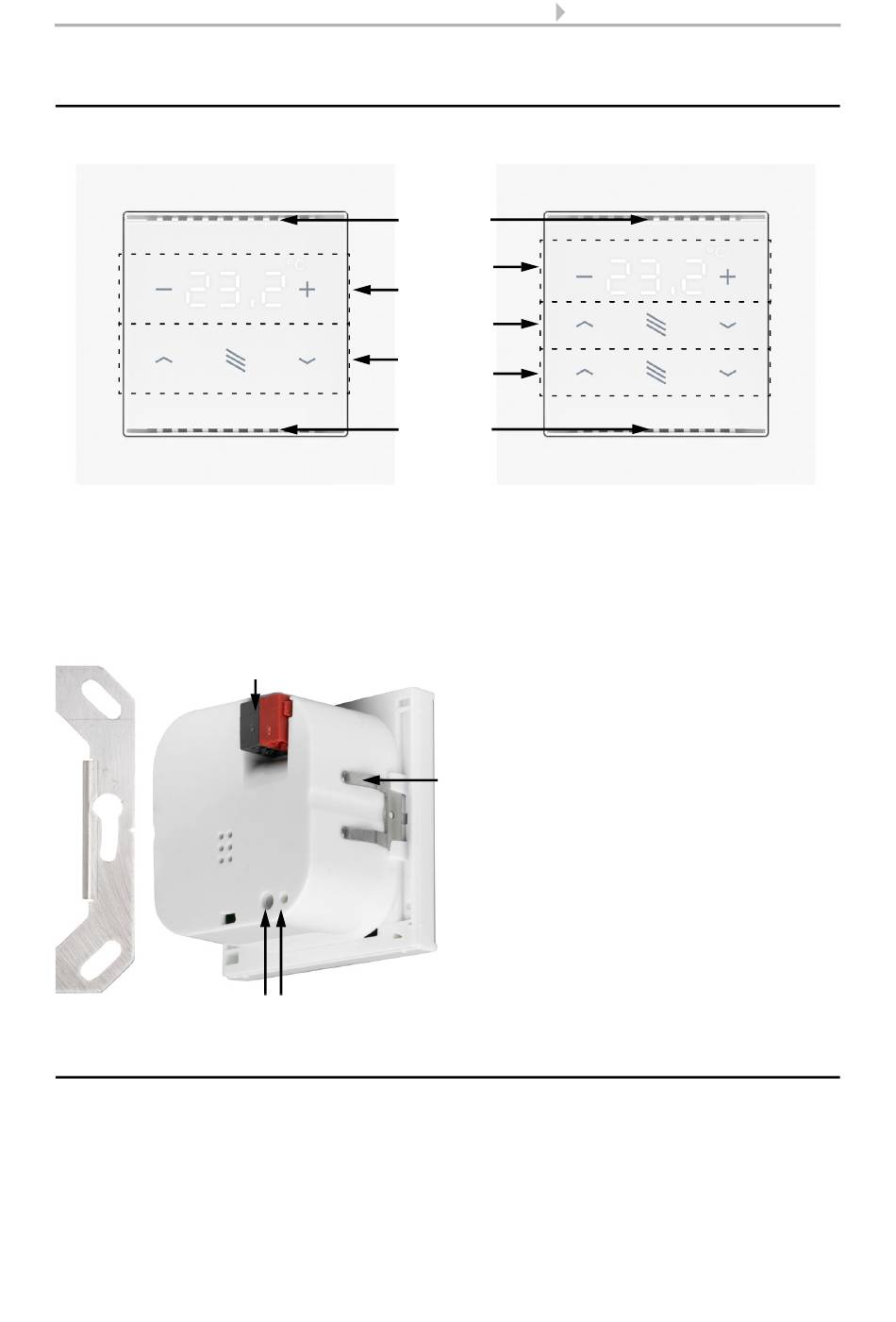

Abb. 3: Vorderseite
1 Belüftungs-Schlitze (oben und unten)
2 Bereich „Temperatur" mit 2 Touch-Flächen und Temperaturanzeige
3 Bereich „Sonnenschutz/Antrieb" mit 2 Touch-Flächen pro Kanal
1

2.4. Montage des Sensors

Montieren Sie zunächst die winddichte Dose mit Zuleitung. Dichten Sie auch die Zulei-
tungsrohre ab, um Zugluft zu vermeiden.
Verschrauben Sie dann die Trägerplatte auf der Dose und legen Sie den Rahmen des
Schalterprogramms auf. Schließen Sie die Busleitung +/- am Stecker (schwarz-rot) an.
Stecken Sie das Gehäuse mit den Rasten fest auf den Metallrahmen, so dass Gerät und
Rahmen fixiert sind.
Taster Cala KNX T 201/202 Sunblind • Stand: 24.06.2020 • Technische Änderungen und Irrtümer vorbehalten.
1
2
3
1
2
3 4
8 Installation und Inbetriebnahme
Cala KNX T 202 Sunblind
1
2
3
3
1
Abb. 4: Rückseite
1 Tragrahmen
2 KNX-Klemme BUS +/-
3 Programmier-Taste (versenkt) zum
Einlernen des Geräts
5
4 Programmier-LED (versenkt)
5 Rasten
