D

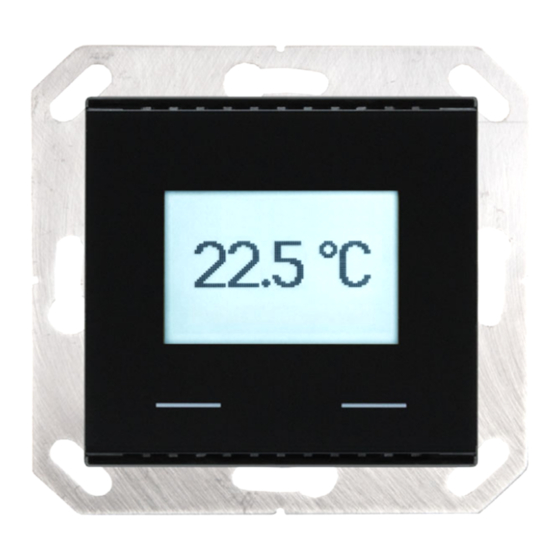

KNX T-UP Touch
Temperatursensor
Artikelnummern 70628 (Schwarz), 70629 (Reinweiß)
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX T-UP Touch

Inhaltszusammenfassung für elsner elektronik KNX T-UP Touch

  • Seite 1 KNX T-UP Touch Temperatursensor Artikelnummern 70628 (Schwarz), 70629 (Reinweiß) Installation und Einstellung...

  • Seite 3: Inhaltsverzeichnis

    5.7.1. UND Logik 1-4 und ODER Logik 1-4 ............35 5.7.1.1. Sperrung ..................36 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Temperatursensor KNX T-UP Touch • ab ETS-Programmversion 1.0 Stand: 12.06.2018 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 4 5.9. Taster ........................40 5.9.1. Taster zur Temperaturregelung ..............41 5.9.2. Taster als Tasterschnittstelle ..............41 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Temperatursensor KNX T-UP Touch • ab ETS-Programmversion 1.0 Stand: 12.06.2018 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 5: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden. Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis.
  • Seite 6 Zeichenerklärungen...

  • Seite 7: Beschreibung

    Die Konfiguration erfolgt mit der KNX-Software ETS 5. Die Produktdatei steht im ETS-Online-Katalog und auf der Homepage von Elsner Elektronik unter www.elsner- elektronik.de im Menübereich „Service“ zum Download bereit. 1.0.1. Lieferumfang • Gehäuse mit Display Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Technische Daten

    ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen (Offset). Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die Elekt- ronik berücksichtigt. Sie wird von der Software kompensiert. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Installation Und Inbetriebnahme

    Elsner Elektronik nicht haftbar. 2.2. Montageort Der Temperatursensor KNX T-UP Touch ist für die Wandmontage in einer Geräte- dose (Ø 60 mm, 42 mm tief) konzipiert. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 10 Anschlussleitungen und Leerrohre, die aus einem kälteren oder wärmeren Bereich zum Sensor führen Messwertabweichungen durch dauerhaft vorhandene Störquellen können in der ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen (Offset). Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Aufbau Des Geräts

    Nach dem Anlegen der Busspannung befindet sich das Gerät einige Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfan- gen oder gesendet werden. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 12: Anzeige Und Bedienung Am Gerät

    1.0°“. Abb. 6 Modus-Anzeige mit Skalenanzeige und Bereich. Anzeige des möglichen Änderungsbereichs (wie in der ETS vorgegeben). Die Reglerstellung in der Abbildung zeigt „Basissollwert verringert“. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 13: Raumtemperatur Mit Den Tasten Verändern

    Tasten manuell geändert werden. Die Tastenfunktionen können in der ETS gesperrt werden oder wegen Betriebsmodus mit Priorität 1 unterbunden sein. Auch können die einzelnen Betriebsmodi in der ETS für die manuelle Auswahl gesperrt wer- den. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 14 2 Sek. drücken die Räume abends länger genutzt wer- den sollen). Die Dauer wird in der ETS definiert (bis zu 10 Stunden). Die verbleibende Zeit im Komfortbetrieb wird angezeigt. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Übertragungsprotokoll

    DPT_Value_Time Temp. Grenzwert 1: Schaltverzö- Eingang -SK- [[9.010] 2 Bytes gerung von 1 auf 0 DPT_Value_Time Temp. Grenzwert 1: Schaltaus- Ausgang L-KÜ [1.1] 1 Bit gang DPT_Switch Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 16 Ausgang DPT_Value_Temp Temp.Regler: Sollwert Komfort Eingang -SK- [1.1] 1 Bit Heizung (1:+ | 0:-) DPT_Switch Temp.Regler: Sollwert Komfort Eingang / LSKÜ [9.1] 2 Bytes Kühlung Ausgang DPT_Value_Temp Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 17 2 Bytes rungszeit DPT_TimePeriodSec Temp.Regler: Stellgröße für 4/6 Ausgang L-KÜ [5.1] 1 Byte Wegeventil DPT_Scaling CO2 Regler: Stellgröße Belüftung Ausgang L-KÜ [5.1] 1 Byte (1. Stufe) DPT_Scaling Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 18 1 Bit Sperre DPT_Bool UND Logik 2: 1 Bit Schaltausgang Ausgang L-KÜ [1.1] 1 Bit DPT_Switch UND Logik 2: 8 Bit Ausgang A Ausgang L-KÜ 1 Byte 5.xxx Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 L-KÜ 1 Byte 5.xxx ODER Logik 3: 8 Bit Ausgang B Ausgang L-KÜ 1 Byte 5.xxx ODER Logik 3: Schaltausgang Eingang -SK- [1.2] 1 Bit Sperre DPT_Bool Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 20 Display Kontrast (1 = mehr | 0 = Eingang -SK- [1.1] 1 Bit weniger) DPT_Switch Displaybeleuchtung (1 = An | 0 = Eingang -SK- [1.1] 1 Bit Aus) DPT_Switch Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 9.xxx Taster 1 Szene Ausgang L-KÜ 1 Byte 5.xxx Taster 2 Langzeit Ausgang L-KÜ [1.8] 1 Bit DPT_UpDown Taster 2 Kurzzeit Ausgang L-KÜ [1.10] 1 Bit DPT_Start Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 22: Einstellung Der Parameter

    Maximale Telegrammrate • 1 Telegramm pro Sekunde • ... • 5 Telegramme pro Sekunde • ... • 20 Telegramme pro Sekunde Störobjekt Temperatur verwenden Nein • Ja Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 23: Temperatur Messwert

    Der Parameter wird nur berücksichtigt, wenn die Einstellung per Objekt weiter unten aktiviert ist. Beachten Sie, dass die Einstellung „nach Spannungswieder- kehr und Programmierung“ nicht für die Erstinbetriebnahme verwendet werden sollte, Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Schaltausgang

    0 … 50; 20 Schaltausgang Stellen Sie das Verhalten des Schaltausgangs bei Grenzwert-Über-/Unterschreitung ein. Die Schaltverzögerung des Ausgangs kann über Objekte oder direkt als Parameter eingestellt werden. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Sperre

    • kein Telegramm senden • Status des Schaltausgangs senden Schaltausgang sendet bei Änderung auf 1 • kein Telegramm senden • wenn Schaltausgang = 1  sende 1 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Temperatur-Pi-Regelung

    Eco- und Standby-Modus umschaltet und die beiden anderen den Komfortmodus bzw. den Frost-/Hitzeschutzmodus aktivieren. Das Komfort-Objekt blockiert dabei das Eco/ Standby-Objekt, die höchste Priorität hat das Frost-/Hitzeschutz-Objekt. Objekte Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 27 5 s • ... • 5 min • … • 2 h (wenn zyklisch gesendet wird) Definieren Sie dann die Art der Regelung. Heizungen und/oder Kühlungen können in zwei Stufen gesteuert werden. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 28: Sollwert Allgemein

    Gäste da sind. Die Dauer dieser Komfort-Ver- längerungszeit wird vorgegeben. Nach Ablauf der Komfort-Verlängerungszeit schaltet die Regelung wieder in den Eco-Modus. Komfort-Verlängerungszeit in Sekunden 1…36000; 3600 (nur im Eco-Modus aktivierbar) Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 29: Sollwert Komfort

    1. Kommunikation Startsollwert Kühlen (in 0,1°C) -300…800; 240 gültig bis zur 1. Kommunikation Min. Objektwert Heizen/Kühlen (in 0,1°C) -300…800; 160 Max. Objektwert Heizen/Kühlen (in 0,1°C) -300…800; 280 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Sollwert Eco

    • 5 s • ... • 5 min • … • 2 h Sollwert Hitzeschutz (in 0,1°C) -300…800; 350 Aktivierungsverzögerung keine • 5 s • ... • 5 min • … • 2 h Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 31: Stellgrößen Allgemein

    • 2-Punkt-Regelung (bei Stufe 2, keine gemeinsamen Stellgrö- • PI-Regelung ßen) Stellgröße ist ein • 1 Bit-Objekt (bei Stufe 2 mit 2-Punkt-Regelung, keine • 8 Bit-Objekt gemeinsamen Stellgrößen) Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 32 Maximale Stellgröße wird erreicht Warmwasserheizung: 5 bei Soll-/Ist-Differenz von (in °C) Fußbodenheizung: 5 Gebläsekonvektor: 4 Elektroheizung: 4 Nachstellzeit (in Min.) Warmwasserheizung: 150 Fußbodenheizung: 240 Gebläsekonvektor: 90 Elektroheizung: 100 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 33: Kühlregelung Stufe 1/2

    Ist eine Kühlregelung konfiguriert, erscheinen ein bzw. zwei Einstellungsabschnitte für die Kühlungs-Stufen. In der 1. Stufe wird die Kühlung durch eine PI-Regelung gesteuert, bei der wahlweise Reglerparameter eingegeben oder vorgegebene Anwendungen gewählt werden kön- nen. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 34 Bei gemeinsamer Stellgröße von Heizung und Kühlung wird immer 0 als fester Wert gesendet. PI-Regelung mit vorgegebener Anwendung: Diese Einstellung stellt feste Parameter für eine Kühldecke bereit. Regelungsart • PI-Regelung Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 35 • einen bestimmten Wert senden Wert (in %) 0...100 (wenn ein Wert gesendet wird) Bei gemeinsamer Stellgröße von Heizung und Kühlung wird immer 0 als fester Wert gesendet. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 36: Stellgrößenvergleicher

    Das Gerät stellt 16 Logikeingänge, vier UND- und vier ODER-Logikgatter zur Verfü- gung. Aktivieren Sie die Logikeingänge und weisen Sie Objektwerte bis zur 1. Kommunikati- on zu. Logikeingänge verwenden Ja • Nein Objektwert vor 1. Kommunikation für Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 37: Und Logik

    Wenn die Ausgangsart ein 1 Bit-Objekt ist, stellen Sie die Ausgangswerte für ver- schiedenen Zustände ein. Ausgangswert 1 • 0 wenn Logik = 1 Ausgangswert 1 • 0 wenn Logik = 0 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 38: Sperrung

    • kein Telegramm senden (mit 2 Sekunden Freigabeverzögerung) • wenn Logik = 1 --> sende Wert für 1 5.7.2. Verknüpfungseingänge der UND Logik nicht verwenden Logikeingang 1 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 39 Temperaturregler Komfort aktiv Temperaturregler Komfort inaktiv Temperaturregler Eco aktiv Temperaturregler Eco inaktiv Temperaturregler Standby aktiv Temperaturregler Standby inaktiv Temperaturregler Frost/Hitze aktiv Temperaturregler Frost/Hitze inaktiv Temperaturregler Status Heizung 1 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 40: Verknüpfungseingänge Der Oder Logik

    • drei Zeilen (mit optionaler Temp.regleran- zeige) • Temperaturregler permanent Temperaturregleranzeige bei Tastendruck Nein • Ja verwenden nur möglich, wenn die Taster zur Temperaturregelung verwendet werden Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 41 Einheit des 8 Bit-Wertes: Wert des 8 Bit-Objektes 2 • ohne [0 ... 255] Wert des 8 Bit-Objektes 3 • Prozent [0% ... 100%] • Grad [0° ... 360°] Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 42: Taster

    • bis neue Nachricht vorhanden (Nicht bei Zeile 2!) • max. 1 Minute • ... • max. 60 Minuten 5.9. Taster Passen Sie hier die Tastereinstellungen an. Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 43: Taster Zur Temperaturregelung

    Befehl beim Drücken der Taste • 0 senden • 1 senden • kein Telegramm senden Befehl beim Loslassen der Taste • 0 senden • 1 senden • kein Telegramm senden Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 44 Stopp mehr Zeit 1 (in 0,1 s) 0 ... 50; 4 Zeit 2 (in 0,1 s) 0 ... 50; 20 Totmannschaltung: Taster drücken Ab-Befehl Taster loslassen Stopp-Befehl Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 45 Auf- | Ab- | Auf/Ab-Befehl Taster loslassen Stopp-Befehl Tasterschnittstelle als Markise Befehl • Ein • Aus • Ein/Aus Steuermodus • Standard • Standard invertiert • Komfortmodus • Totmannschaltung Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 46 Verhalten bei Tasterbetätigung (Zu): lang = Stopp | kurz = Zu Verhalten bei Tasterbetätigung (Auf): lang = Stopp | kurz = Auf Verhalten bei Tasterbetätigung (Auf/Zu): lang = Stopp | kurz = Auf/Zu Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 47 • 0... 255 • 0 ... 100 • 0°... 360° Tasterschnittstelle als 16-Bit-Wertgeber Wert (in 0,1) -6707600 ... 6707600; 0 Tasterschnittstelle als Szenenaufruf Szene Nr. 0 ... 127 Temperatursensor KNX T-UP Touch • Stand: 12.06.2018 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 48 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
