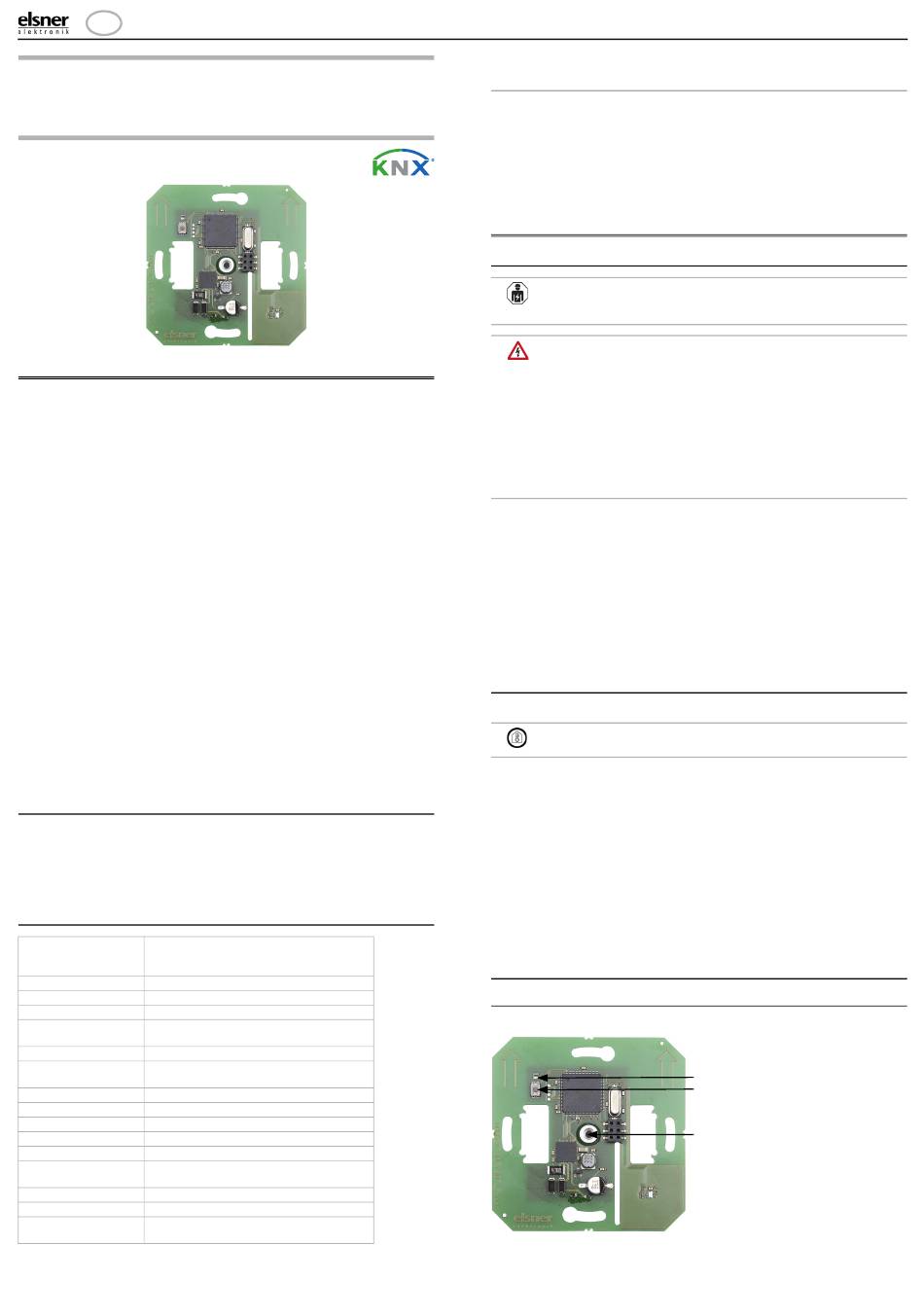

KNX T-Objekt-UP
Temperatursensor
Technische Daten und Installationshinweise
Artikelnummer 70179
1. Beschreibung
Der Temperatursensor KNX T-Objekt-UP misst die Raumtemperatur. Über den
Bus kann der Sensor einen externen Messwert empfangen und mit den eigenen Da-
ten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten.
Der KNX T-Objekt-UP hat einstellbare Grenzwerte. Die Grenzwert-Ausgänge und
weitere Kommunikationsobjekte können über UND- und ODER-Logik-Gatter ver-
knüpft werden. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die
über Kommunikationsobjekte empfangen wurden, vergleichen und ausgegeben.
Der Sensor hat einen PI-Regler für Heizung und Kühlung.
Das Gerät wird mit einem Rahmen und einer Blindabdeckung der im Gebäude ver-
wendeten Schalterreihe ergänzt und passt sich so nahtlos in die Innenausstattung
ein.
Funktionen:
• Messung der Temperatur
• Mischwert aus eigenem Messwert und externem Wert (Anteil prozentual
einstellbar)
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 2 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Sensorplatine, zugleich Trägerplatte
Sie benötigen zusätzlich (nicht im Lieferumfang enthalten):
• Gerätedose Ø 60 mm, 42 mm tief
• Rahmen, passend zum im Gebäude verwendeten Schalterprogramm
• Blindabdeckung, passend zum Schalterprogramm
1.2. Technische Daten
Montage Unterputz
(Wandeinbau in Gerätedose
tief)
Maße Montageplatte ca. 70 x 70 (B x H, mm)
Gewicht ca. 20 g
Umgebungstemperatur Betrieb -20...+70°C, Lagerung -55...+150°C
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung KNX-Busspannung
Busstrom max. 6 mA,
max. 10 mA bei aktiver Programmier-LED
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Gruppenadressen max. 254
Zuordnungen max. 254
Kommunikationsob- 151
jekte
Messbereich -40...+80°C
Auflösung 0,1°C
Genauigkeit ±0,5°C bei -40...+25°C
±1,5°C bei -40...+45°C
* Beachten Sie die Hinweise zur Genauigkeit der Messung
Temperatursensor KNX T-Objekt-UP • Stand: 07.11.2019 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Temperatursensor KNX T-Objekt-UP
60 mm, 42 mm
Ø
, Seite 1
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.2.1. Genauigkeit der Messung
Messwertabweichungen durch Störquellen (siehe Kapitel Montageort) müssen in
der ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu errei-
chen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert indem die gemes-
sene Temperatur um die Eigenerwärmung von 1,8°C reduziert wird. Der angezeigte/
ausgegebene Innentemperaturmesswert nähert sich während der zweistündigen
Aufwärmphase der tatsächlichen Raumtemperatur an.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Der Sensor wird unter Putz in einer Gerätedose (Ø 60 mm, 42 mm tief) installiert.
Der Sensor darf nur in trockenen Innenräumen installiert und
betrieben werden. Betauung vermeiden.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse
möglichst wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen
sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Bei Unterputz-Montage: Zugluft aus Rohren, die von anderen Räumen in die
Dose führen, in der der Sensor montiert ist
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen, die aus einem kälteren oder wärmeren Bereich zum
Sensor führen
Temperaturabweichungen durch solche Störquellen müssen in der ETS korrigiert
werden, um die angegebene Genauigkeit des Sensors zu erreichen (Temperatur-
Offset).
2.3. Aufbau des Sensors
2.3.1. Vorderseite
Die Pfeile müssen nach
nach OBEN weisen!
1
2
3
Abb. 1
1 Programmier-LED
2 Programmier-Taster
3 Gewinde für Befestigungs-
schraube (bei Verwendung
einer Schraub-Abdeckung)
1
