S+S REGELTECHNIK HYGRASGARD AFTF-20-VA ID Bedienungs- Und Montageanleitung Seite 5

D
®
HYGRASGARD

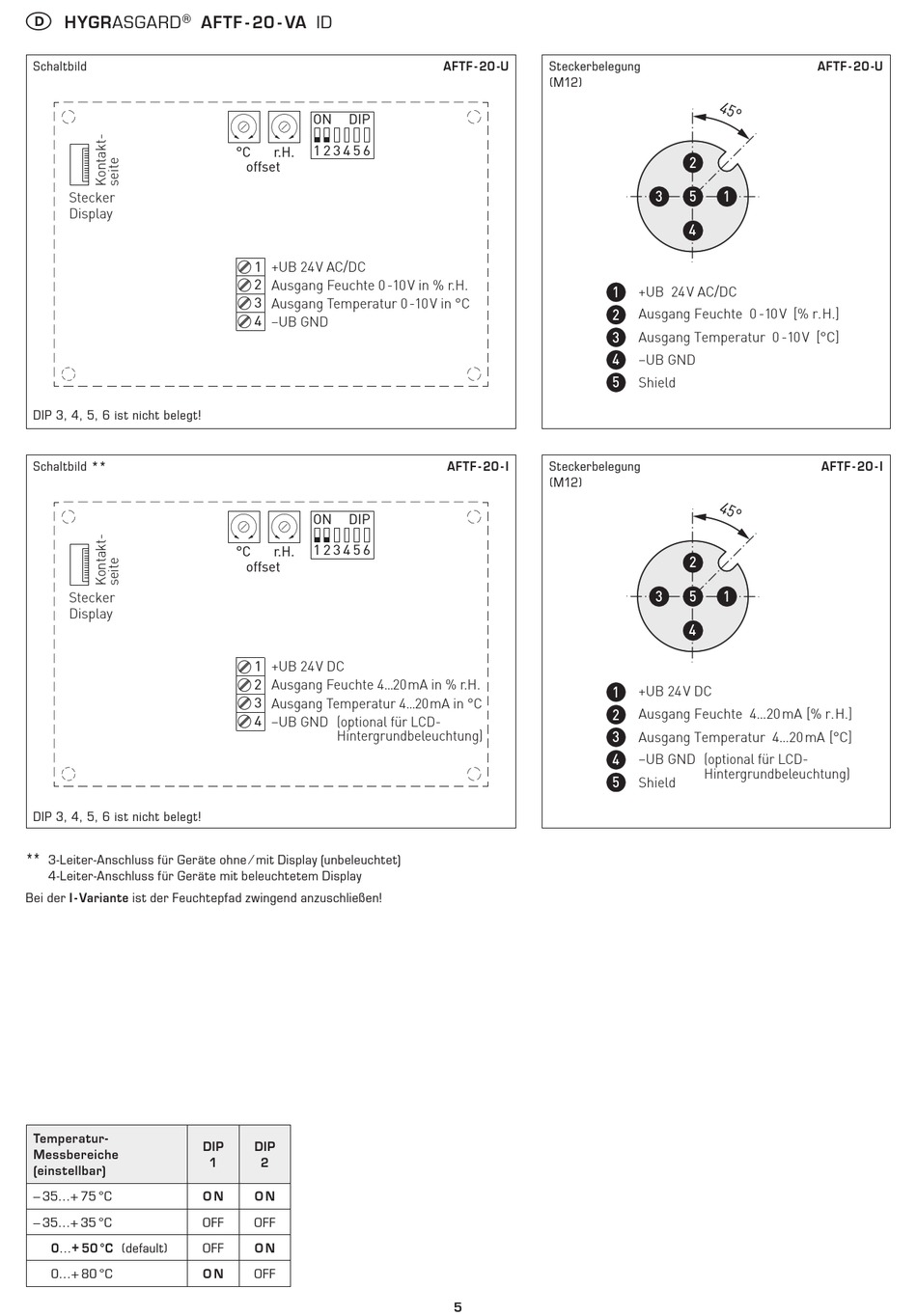

Schaltbild
Stecker
Display
DIP 3, 4, 5, 6 ist nicht belegt!
Schaltbild **
Stecker
Display
DIP 3, 4, 5, 6 ist nicht belegt!
**
3-Leiter-Anschluss für Geräte ohne ⁄ mit Display (unbeleuchtet)
4-Leiter-Anschluss für Geräte mit beleuchtetem Display
Bei der I - Variante ist der Feuchte pfad zwingend anzuschließen!
Temperatur-
Messbereiche
(einstellbar)
– 35...+ 75 °C
– 35...+ 35 °C
0...+ 50 °C (default)
0...+ 80 °C
AFTF - 20 - VA ID
ON DIP
1 2 3 4 5 6
°C r.H.
offset
1 +UB 24V AC/DC
2
Ausgang Feuchte 0 -10 V in % r.H.
3 Ausgang Temperatur 0 -10 V in °C
4
–UB GND
ON DIP
1 2 3 4 5 6
°C r.H.
offset
1 +UB 24V DC
2 Ausgang Feuchte 4...20mA in % r.H.
3 Ausgang Temperatur 4...20mA in °C
4
–UB GND (optional für LCD-
Hintergrundbeleuchtung)
DIP DIP
1 2
O N O N
OFF OFF
OFF O N
O N OFF
AFTF - 20 -U Steckerbelegung
(M12)
1
2
3
4
5
AFTF - 20 - I Steckerbelegung
(M12)
1
2
3
4
5
5
2
3 5 1
4
+UB 24 V AC/DC
Ausgang Feuchte 0 -10 V [% r.H.]
Ausgang Temperatur 0 -10 V [°C]
–UB GND
Shield
2
3 5 1
4
+UB 24 V DC
Ausgang Feuchte 4...20 mA [% r.H.]
Ausgang Temperatur 4...20 mA [°C]
–UB GND (optional für LCD-
Hintergrundbeleuchtung)
Shield
AFTF - 20 -U
AFTF - 20 - I
