2
Beschreibung
2.1

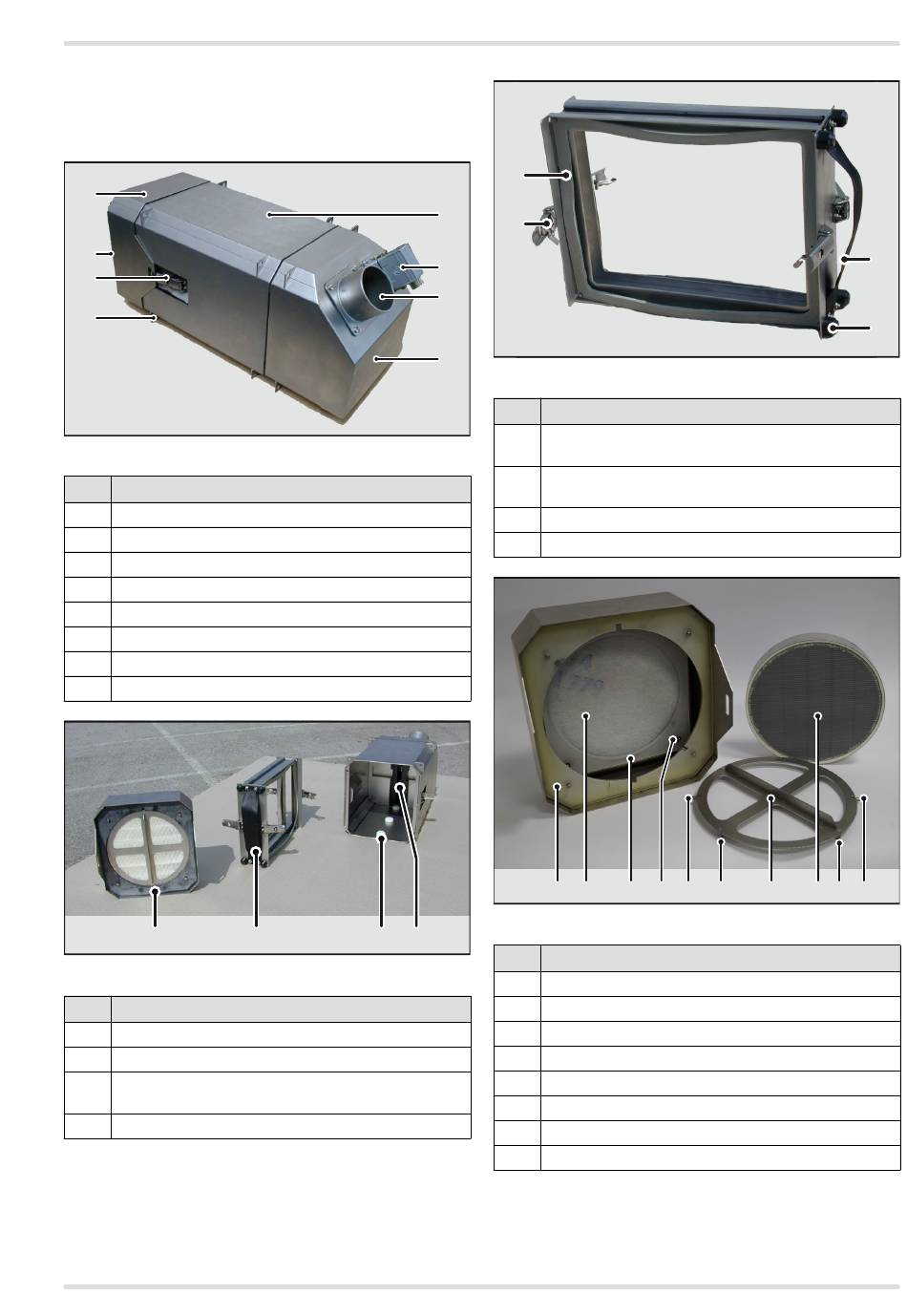

Produktübersicht
1
2
3
4
Abb. 1
Hauptkomponenten
Pos. Bezeichnung
1
Staubfilter-Modul
2
Lufteinlass
3
Schnellspanner (zwei Stück)
4
Befestigungspunkte (für M8 Schrauben, 12 Stück)
5
Aktivkohlefilter-Modul
6
Spannungsversorgung
7
Luftauslass
8
Ventilator-Modul
1
Abb. 2
Ausbau Aktivkohlefilter
Pos. Bezeichnung
1
Staubfilter-Modul
9
Aufnahme für Aktivkohlefilter
10
Einführungshilfen für die Aufnahme der
Aktivkohlefilter
11
Dichtung Einschub
Filter-Schutzanlage VS-2.1
9
10
11
12
5
13
6
7
8
Abb. 3
Aufnahme für Aktivkohlefilter
Pos. Bezeichnung
12
Dichtung (zwei Stück) (Dürfen nur verwendet werden
bei Aktivkohlefiltern ohne Lippendichtung)
13
Schnellspanner zum Fixieren der Aktivkohlefilter
(zwei pro Aktivkohlefilter)
14
Griff
15
Puffer (vier Stück)
16 17
Abb. 4
Staubfilter-Modul
Pos. Bezeichnung
16
Dichtung Staubfilter-Modul
17
Grobstaubfilter-Matte
18
Dichtung Filter
19
O-Ring zum Fixieren verschiedener Dichtungen
20
Lagerstifte zum Fixieren des Spannrings
21
Aufnahmezapfen Schwebstofffilter
22
Spannring für Schwebstofffilter
23
Schwebstofffilter
18
19
20
21
22
Beschreibung
14
15
23
21
20
5
